Tilkobling av gasskjelen til skorsteinen

Skorstenen i sammensetningen av det gassfyrte oppvarmingssystemet benyttes, som det er kjent, for fjerning av forbrenningsprodukter fra kjelen og er en spesiell aksel med et rør montert inne i det. I denne artikkelen vil vi diskutere hvordan du kobler gasskjelen til skorsteinen.

Til utformingen av selve utløpskanalen, så vel som til rekkefølgen av dens forbindelse til gassutstyret, er det et antall krav som er som følger:

• vertikale skorsteinseksjoner må installeres uten helling;
• Det bør ikke være noen restriksjoner eller utvidelser inne i rørakanalen;
• For produksjonen skal det brukes spesielle varmebestandige materialer som forhindrer sprekker og mekanisk skade på veggen av strukturen.
• i konstruksjonen av skorsteinen kan ikke være mer enn 3 bøyer av utløpskanalen;
• Ved tilkobling til gasskjelen må spesielle tetningsmidler brukes, beregnet for drift ved høye temperaturer;
• Parametrene til utløpskanalen (rørhøyde og diameter) må tilsvare kjennetegnene til arbeidskedlen, som er en forutsetning for å oppnå det nødvendige trykk.

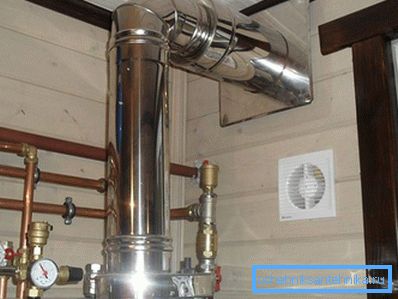

Utgangskanal-enhet

Riktig tilkobling av en gasskjele er mulig bare etter en foreløpig kjennskap til utformingen av typiske kanaler for utslipp av forbrenningsprodukter. For å arrangere slike kanaler brukes i regel følgende sett med forhåndsdefinerte deler:

• spesiell designadapter, gjennom hvilken kjelen er koblet til skorsteinen;
• Spesiell inspeksjonsluke, montert på bunnen av røret og beregnet til inspeksjon og periodisk rengjøring av skorsteinen;
• beslag for å feste strukturen i gruven eller på veggene.

I tillegg, for organisering av installasjonsarbeid, vil du trenge slik prefabrikkerte for rørledninger og festemidler, som bøyer, klemmer og tees.

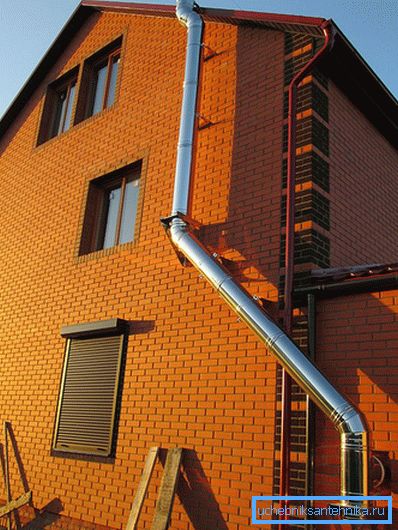

Typer av skorsteiner og krav til installasjon

Røggassutløpet som er koblet til gasskjelen, kan legges både inne i boligbygningen og i henhold til sine ytre strukturer, som gjør det mulig å klassifisere alle kjente strukturer av denne klassen som intern og ekstern.

For hver av disse typene er det blitt utviklet standardspesifikasjoner, som skal følges selv i tilfelle ikke-standard utførelse av skorsteinen din. Hovedkravene til disse standardene er som følger:

1. Med alle ordninger for tilkopling av skorsteinen, legges horisontale seksjoner med en liten forspenning mot kjelen (minst 3 grader per lineær meter).
2. Tilkobling til denne skorstenen er andre oppvarming enheter ved å kombinere flere rør er uakseptabelt. Dette kan føre til overbelastning av kanalen og inntrenging av forbrenningsprodukter i oppvarmet rom.
3. Det anbefales å gå videre til installasjonsarbeidet først etter en grundig undersøkelse av alle spørsmål angående overholdelse av skorsteinparametrene med kjennetegnene til gasskjelen.

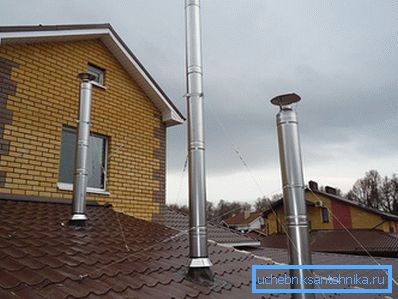

4. Ved beregning bør man gå ut fra at standard skorsteinhøyde som regel ikke overstiger 5 m. Ved flatt takkonstruksjon skal den øvre delen av avløpskanalen stige minst 1,5 meter over taket.
5. Høyden på den ytre kanalen, litt avstand fra taket, bestemmes som regel av høydenivået. Samtidig skal skorsteinrøret, som stiger over høyden med mer enn 2 m, i tillegg festes ved hjelp av kabelforlengelser.

Ordningen med innretning av eksterne og interne strukturer har små forskjeller, som vil bli nærmere omtalt i de følgende avsnittene (for eksempel stålskorsten).

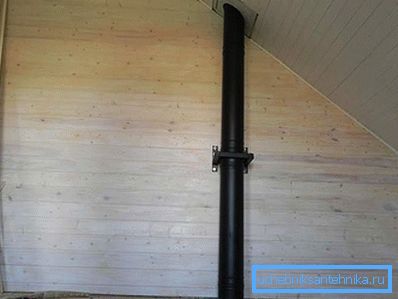

Installasjon av den interne utladningskanalen

Installasjonen av den indre skorstenen begynner med merkingen av ruten for dens legging, der passasjene til passasjen til røykkanalen i taket og de eksisterende takene er skissert. Deretter tilrettelagt gjennom hull for å legge kanalen, dimensjonene av disse må svare til innløpsrørets dimensjoner.

Først etter dette er det lov å fortsette med installasjonen av hele viderekoblingssystemet, hvis rekkefølge kan representeres som følger:

1. For det første kobles en spesiell overgangsadapter til grenrøret fra kjelen, som sikrer samordning av dimensjonene til utløpet med skorsteinen.
2. Etter det kan du fortsette til forsamlingen av revisjonsluken med en tee. Samtidig er konsollene montert på kanalveggene langs hele lengden, og feste stålkanallegemet i røraventilen.
3. Deretter vil det være mulig å fortsette å bygge opp rørkonstruksjonen til de nødvendige dimensjonene, og hvis det er bøyninger i kanalen, for å installere spesielle adaptere (albuer) i den.
4. I overgangene gjennom overlappingen må et spesielt rør monteres, isolere skorsteinen fra direkte kontakt med understøttende konstruksjoner.
5. Et galvanisert stålplate med forbehandling er festet til taket på skorstenen på taket, på en metallkanal, og deretter festet til takets tak med spesielle festemidler.

Vær oppmerksom på at leddene i de enkelte leddene på kanalen skal forsterkes med klemmer, som etter installasjon er strammet med spesielle bolter eller glødetråd. I tillegg er det nødvendig med varmeisolasjon av pakningsdelene der veggene er i kontakt med lett brennbare materialer, når du installerer skorsteinen (asbesttøy er best egnet til dette formålet). For å øke påliteligheten til termisk isolasjon på spesielt viktige steder av konstruksjonen, er grenrøret ytterligere belagt med ildfast mastikk, hvoretter en varmeapparat legges rundt omkretsen av åpningen.

Etter ferdigstillelse av installasjonsarbeidet, kontrolleres hele konstruksjonen for lekkasje tetthet, under hvilken den vanlige såpeløsningen påføres sømmen på strukturen, og deretter slås kjelen på. I tilfelle dannelse av såpebobler på kontrollerte steder gjentas forseglingen.

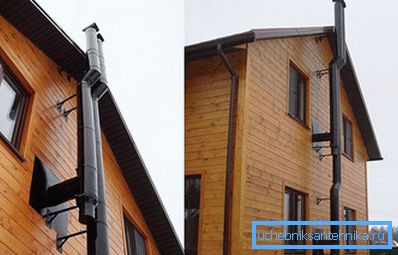

Ekstern skorstein

Før du legger den ytre kanalen, blir merkingen av utgangspunktet til skorstenen fra boligbygningen først utført, hvorpå det tilsvarende hullet er utarbeidet. Deretter er et spesielt gjennomføringselement koblet direkte til dysen til kjelen selv, og enden av denne er hentet ut. (Råd om behovet for forsiktig tetting av passasje av utladningselementet gjennom veggen). Etter det vil det være mulig å fikse en tee med en plugg på den ytre terminalen, hvor den frie fjerningen vil bli brukt som en revisjon.

Umiddelbart etter dette vil det være mulig å fortsette å bygge opp kanalen ved å legge til nye koblinger til den. De formede leddene forsterkes av de samme klemmene, og deretter strammes med bolter eller ledninger. Som den indre skorsteinen, er den eksterne konstruksjonen montert på veggene i bygningen ved hjelp av spesialbraketter montert hver 2. meter.

Så snart den nødvendige skorsteinhøyde er rekruttert - er det montert en spesiell kegleformet spiss på enden av røret, hvoretter det vil være mulig å starte isolasjonen av hele konstruksjonen, noe som vil utelukke frysing i vintersesongen. Fra isoleringen av skorsteinen kan bare forlates hvis den utføres i henhold til en spesiell ordning, med bruk av spesielle isolerende elementer som danner den såkalte "sandwichkanalen". Etter installeringsarbeidet er det nødvendig å male strukturen med et varmebestandig belegg som beskytter overflaten mot korrosjon.

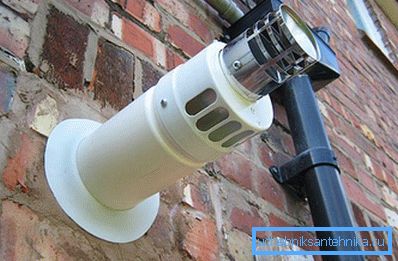

Til slutt bemerker vi at alle installasjonsoperasjonene som er beskrevet ovenfor, kun er karakteristiske for oppvarmingskjeler i gulvversjonen (unntatt parapet). Skorekanalkanaler for veggutstyr, som regel, utføres i henhold til en to-krets-skjema.
