Tilkobling av metall-plastrør: 3 måter å skape et pålitelig

I de aller fleste tilfeller brukes ulike polymerrør for å ordne vannforsyningssystemet og varmesystemet. Avhengig av hvilken type plast som brukes, brukes beslag av en eller annen konstruksjon for å koble dem sammen. La oss dvale mer detaljert om hvordan du kobler metallplastrør med egne hender.

Fordeler med rørleggerarbeidssystemer for rørleggerarbeid

Ikke så lenge siden, ble alle rørleggerarbeidssystemer laget av metallrør.

Men nå har dette materialet blitt erstattet av metallplast, som har mange fordeler:

• enkel installasjon;
• motstand mot ulike kjemikalier;
• miljøvennlighet av produksjonsprosessen;
• evne til å motstå høyt internt trykk;
• fleksibilitet, slik at du kan bruke færre koblinger;
• ingen korrosjon og innskudd på den indre overflaten av delene;
• lang levetid;
• lav pris

Men det er noen ulemper:

• høy utvidelseskoeffisient fra varme;
• metallplastikk er ødelagt av ultrafiolett stråling.

Velge en dockingsmetode

Tilkobling av rør av metallplast, som imidlertid, og andre typer polymerdeler, er laget ved hjelp av beslag. Av hvilken type du har kjøpt, avhenger av metoden for montering.

Vurder hver av dem mer detaljert.

Metode 1. Kompresjonsforbindelser

I dette tilfellet er tilkoblinger for metallrør laget av crimpfittings av messing. Deres andre navn er kollettforbindelse.

Fordelene ved denne typen docking er at du ikke trenger å kjøpe noen ekstra verktøy eller utstyr til arbeid. To skruenøkkel er nok til å stramme krympemutrene.

Monteringen består av tre komponenter:

• montering;
• delt ring;
• Hettemutter.

Vær oppmerksom på! Forbindelser av metallplastrør med komprimeringsbeslag er sammenleggbare. Om nødvendig kan du demontere rørsystemet og montere det igjen, foreta de nødvendige endringene eller tilleggene.

Installasjonsinstruksjonene er svært enkle:

1. Et stykke av ønsket lengde er skilt fra metallplastdelen. Blanket skal være rett i en avstand på minst 10 centimeter fra kuttet.
2. Skjæringen utføres med spesiell kompresjonssaks eller et hacksag til metall. I sistnevnte tilfelle må kanten rengjøres fra griller. Husk at kuttet må utføres strengt i en rett vinkel, ellers vil det være vanskelig å oppnå en tett passform.
3. Deretter settes en mutter på enden (tråden skal rettes mot avskåret side) og tetningsringen.
4. Etter dette behandles slutten av delen av et spesielt skanneverktøy:

• Innvendig avfasning fjernes ved kalibreringssiden (i en avstand på ca. 1 mm);
• den andre siden av feien er fjernet ytre avfasning.

1. Monteringen settes inn i metallplastikdelen, så forseglingen settes på den og mutteren er skrudd. Først er arbeidet gjort manuelt, da - med en skiftenøkkel. Ikke bruk kraftig kraft for å sikre, ellers kan materialet bli skadet.

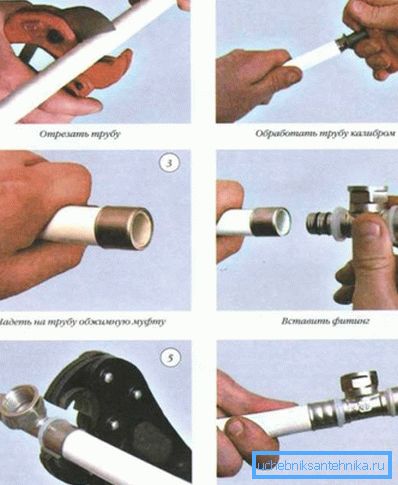

Metode 2. Koble med trykkfittings

Dette alternativet docking brukes til å ordne vannforsyningssystemer og gulvvarme. Slike koblinger for plastrør brukes i tilfeller der rørledningen er umettet i en betongvegg eller gjemmer seg under et gulvbelegg på gulvet.

Fugen er mer pålitelig, men selve installasjonen krever visse ferdigheter fra mesteren, samt tilgjengeligheten av et spesielt verktøy - trykk tang.

Arbeidet utføres i følgende rekkefølge:

1. Stikkenden på et skikkelig kuttrør behandles av en rømmer: de indre og ytre kammen fjernes.
2. Kalibratoren kontrollerer delens indre diameter.
3. Før montering monteres, må du sørge for at en dielektrisk pakning og tetningsringer er installert i den.
4. En krympemuffe settes på den delen, og en passende montering med forseglinger settes innvendig.
5. Deretter krympes clutchen på røret ved hjelp av pressetang. Pass på at de installerte dysene stemmer overens med diameteren på delen som monteringen monteres på.

Vær oppmerksom på! Krymping av metallhylsen anbefales ikke. Det er ønskelig at alt virket ut første gang, ellers kan lekkasje være mulig, og det vil være nødvendig å montere denne noden igjen.

Det finnes typer pressbeslag med en stiv kopling. I dette tilfellet utføres kontrollen av dybden av landingen av dysen ved hjelp av et spesielt forsynt vindu.

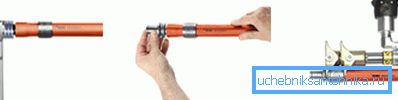

Metode 3. Docking med glidekoblinger

Den andre og tredje fremgangsmåten for å forbinde metallplastrør er liknende, men i sistnevnte tilfelle brukes i tillegg til fliser en ekspanderer, noe som øker den indre diameteren til delen som brukes før montering av monteringsfitting der.

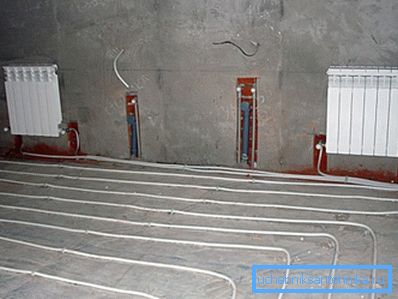

Tilkoblingen er permanent, hermetisk og svært pålitelig. Brukes til installasjon av gulvvarmesystemer, som skal helles med betongløsning.

Arbeidet gjøres på følgende måte:

1. Røret er kuttet, hvorpå trykkhylsen settes på den.
2. Enden av metallplastdelen er utvidet med en ekspanderer, deretter settes en montering der.
3. Koblingen er krympet ved hjelp av en press.
4. Pålitelig og holdbar tilkobling er klar.

Tilkobling av polymerrør med metall

Noen ganger er det nødvendig å koble rør laget av ulike materialer. For eksempel, koble den lokale vannforsyningen med den sentrale metalliske vannmugulen til en boligbygg. I dette tilfellet trenger du en krimpfitting og et kaliber.

Vær oppmerksom på! For å få tilkobling av et plastrør med metall uten tråd, vil det ikke fungere. Det er nødvendig å bruke kun spesielle deler konstruert for en bestemt diameter på rørledningen.

Installasjonen er som følger:

1. Tråden eller det spesielle tetningspolymerbåndet er viklet på metalldelens tråd. Den gjengede delen av beslaget er skrudd på den.
2. Krympemutter og tetningsring trykk på metalldelen, hvorpå kamene fjernes fra kanten.
3. Da glir plastelementet over festet, som er boltet til metalldelen.
4. Møtrikken klemmes på beslaget, forsegler forbindelsen.

Rørbøyningsmetoder

I tillegg til tilkoblingen er det viktig å overholde riktig teknologi for bøying av metall-plastdeler.

Det er fire forskjellige måter:

1. manuelt. I dette tilfellet må det tas spesiell forsiktighet slik at det ikke er defekt ved bøyningspunktet som vil føre til hindring av rørledningen.
2. Bruk våren. Dette verktøyet er solgt i maskinvareforretninger. Våren er satt inn, etter hvilken bøyning utføres.
3. Bruk av hårføner. Under påvirkning av varm luft metallplastic bøyninger lettere. Men du bør jobbe med ham nøye, ellers er det fare for å smelte materialet.
4. Bruk en spesiell rørbender. Dette er et profesjonelt verktøy som hjelper deg med å bøye en del av enhver størrelse riktig og uten spesiell innsats.

konklusjon

Dokking av polymerdeler med hverandre, samt tilkobling av metallplastrør med metall - arbeidet er enkelt, men ansvarlig. Fra riktig handling avhenger av tetthet og holdbarhet i driften av vannforsyningssystemet. Flere detaljer om dette finnes i videoen i denne artikkelen.
