Tilkobling av vannrør: metoder for forskjellige materialer

Hvordan kobler du vannrørene med egne hender? I denne artikkelen vil vi analysere løsninger for de mest populære materialene, og ta hensyn til deres hovedproblemer, styrker og svakheter.

Så la oss komme i gang.

Liste over materialer

For å begynne, husk hvilke typer rør som brukes i bygging av vannforsyningsnett.

• Svart stål Nylig har den mistet sin tidligere popularitet på grunn av spredning av polymermaterialer, men gir fortsatt ikke sin posisjon på grunn av sin høye mekaniske styrke.

Det bør klargjøres: I sentraliserte vannforsyningsnett er det nominelle trykket 3-6 kgf / cm2. I noen tilfeller (plutselig åpning av ventiler eller funksjonsfeil ved test av varmestrømmen for tetthet), kan det imidlertid være kortvarig overskudd av denne verdien - opp til 12 - 20 kgf / cm2.

• Galvanisert stålrør. Den sammenligner fordelaktig med svart stål med korrosjonsbestandighet.
• Bølgepapp i rustfritt stål.
• Kobber.

• Metallplast er en trelags konstruksjon av tverrbundet polyetylen og aluminium, som gir mekanisk styrke.
• Polypropylen (uten forsterkning, fiberforsterket, forsterket med aluminiumsfolie).
• Polyetylen brukes kun på kaldt vannforsyning på grunn av begrenset varmebestandighet.

Hvordan kobler du vannrør i hvert tilfelle?

Svart stål

sveising

Hovedmetoden for å bli med stålrør er sveising, lysbue eller gass.

• Arc sveising - Dette er fusjonen av elektrodematerialet, smeltet av en elektrisk lysbue, med sømisoleringen ved smelteslagge - elektrodeskallet. Store strømninger (200 ampere eller mer) leveres av en sveisetransformator.
• Gassveising involverer bruken av brenneren for å reflowe kantene av sveisflammen, som en blanding av oksygen og acetylen tilføres. Sveisematerialet er sveisetråd smeltet i samme flamme.

tråd

Gjenget tilkobling, i motsetning til sveiset, gir mulighet for demontering. Tråder på kantene på rørene blir kuttet for hånd, på en skrueskjæring dreiebenk, eller bare sveiset.

For forseglingstråder kan brukes:

• FUM tape. Det er litt ubeleilig ved at det gir en lekkasje med et minimum omvendt kurs av tråden.

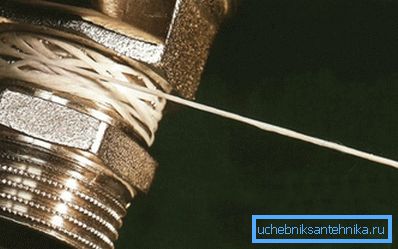

• Tråd - tetningsmiddel for tilkobling av vannrør har ikke denne ulempen; Men prisen på 150-200 rubler for 30 meter tråd vil ikke glede alle sammen.

• Sanitær hør er billig, men ikke for holdbart: det renner på kaldt vann og brenner ut på varmt.

Forresten: Impregnering med maling, linolje eller silikonforsegling eliminerer dette problemet, noe som gjør reel linen streng ekstremt holdbar.

Nøkkelbeslag

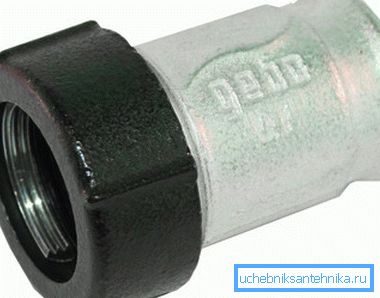

Stålrørmontering er en ukomplisert design med en hylsmutter, avstandsring og gummi- eller silikone ringpakning. Når strammeren strammes, er røret sikkert krympet med en tetningsring.

Kostnaden for en hurtigstramming passer fra ca. 150 rubler; sin installasjon krever grundig rengjøring av overflaten av røret fra rust og maling.

galvanisering

Metoden for tilkoblingen er den samme som for svart stål, minus sveising. Oppvarming med en elektrisk lysbue eller fakkel fører til sinkbeleggutbrenning og akselerert korrosjon av rørledningen på sveiseplassen, og berøver dermed galvanisering av hovedfordelen - korrosjonsbestandighet.

Bølgget rustfritt stål

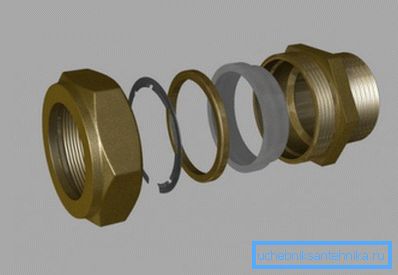

I dette tilfellet brukes kompresjonsbeslag med silikon O-ringer for å koble rørledningselementene. Takket være korrugeringen er monteringsforbindelsen ekstremt holdbar: det er nesten umulig å trekke røret ut av beslaget uten å løsne låsemutteren.

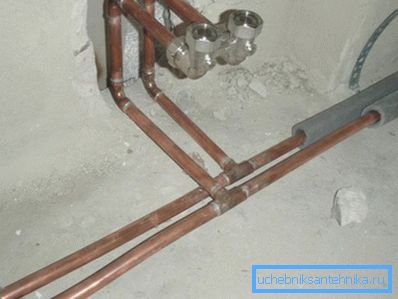

kobber

Kobberrør er koblet på to måter.

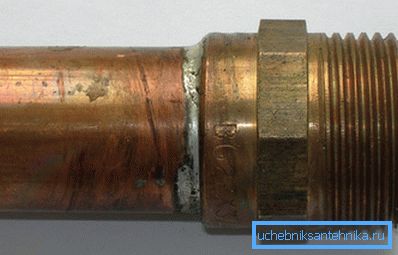

lodding

1. Enden av et av elementene som skal slås sammen er flared.
2. Klokken og slutten av den andre delen renses av oksyder.
3. Etter oppvarming i brennens flamme, blir det innført en loddestang i stikkontakten. På grunn av kapillær effekten fyller det raskt hulrommet mellom de tilkoblede elementene.

Komprimeringsmontering

Sammen med lodding, kan to typer kompresjonsbeslag brukes til å montere kobbervann.

1. For et uforbundet rør brukes en analog av en fastspenningsarmatur for et stålrør. Tetningen er forsynt med en gummi ring.

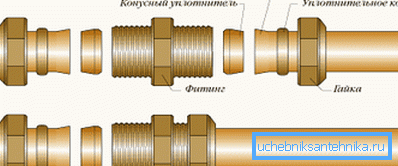

1. Mykt annealed kobber er flared og krympet med en hattmutter på en stoppring av konisk seksjon.

Metallplast

Metall-plast vannrør og kontakter for dem kan monteres på to måter.

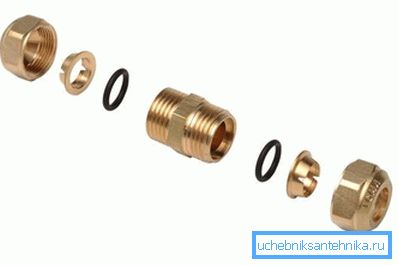

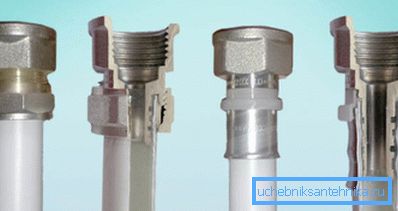

Komprimeringsbeslag

Kalibrerte rør med faset passform tett på montering på plass over et par tetnings gummiringer. Deretter drives en splittring og en hylsmutter med en konisk indre seksjon suksessivt til beslaget. Trekk tråden, mutteren med en splittring komprimerer røret ved montering.

Denne typen tilkobling betraktes som mindre pålitelig fordi den ofte lekker etter flere sykluser av oppvarming og kjøling.

I praksis er årsaken til feil alltid det samme - et grovt brudd på installasjonsteknologien.

• For kutting i stedet for en trimmerkniv, brukes en vanlig metallsåg.
• På slutten av røret er ikke fjernet innvendig avfasning.
• Røret er ikke kalibrert, og holder det ovale tverrsnittet oppnådd ved vikling i bukta.

Som et resultat blir ringene forseglet ut av stikkontakterne når de monteres og forskyves til den motstandsdyktige fluoroplastiske pakningen i beslaget. Tettheten sikres ved hjelp av en klemme til montering av elastisk polyetylen, som etter flere sykluser av oppvarming og avkjøling, delvis presses ut av stedet for størst kompresjon. Som følge av dette er det nødvendig med flere koblingsbøyler til aluminiumkjernen er presset mot beslaget.

Trykk beslaget

Hele forskjellen fra den forrige ordningen er at her er røret krympet på beslaget med en rustfri stålhylse ved hjelp av spesielle tang.

Pressede forbindelser strømmer nesten ikke, fordi:

• Sporene under O-ringene er gjort dypere; Som et resultat er de mye vanskeligere å trekke ut under montering.
• Bruken av dyre (ca. 5000 rubler) flått har installatøren ikke lagret på andre verktøy. Spesielt er ikke røret kuttet med en hacksav, men med en kniv; Fagfolk forsvinner vanligvis vanligvis ikke chamfering og pipe calibration.

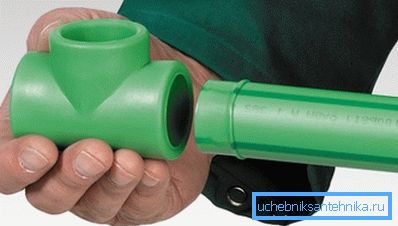

polypropylen

For polypropylen rørleggerarbeid bruker også to metoder for tilkobling.

sveising

Hvordan kobler du plastrør med lavtemperatur sveising?

Her er en liste over nødvendige verktøy.

Faktisk er teknologien som følger:

1. Loddejernet leveres med en dyse av riktig størrelse og oppvarmes til driftstemperatur.
2. Røret er kuttet i størrelse med en miterkniv.
3. Ytre avfasningen fjernes fra røret med en kalibrator.
4. Aluminiumsfolie (i tilfelle av et rør forsterket med det) fjernes fra sveiseområdet. Det kan forårsake stratifisering av materialet og trykkutjevning av leddet.
5. Røret og montering kombineres med dysen i noen sekunder, og etter reflow er det koblet til en jevn frem og tilbake bevegelse. Etter en kort eksponering er den stivnede plast nesten like god som styrken til den monolitiske delen av rørledningen.

Skruebeslag

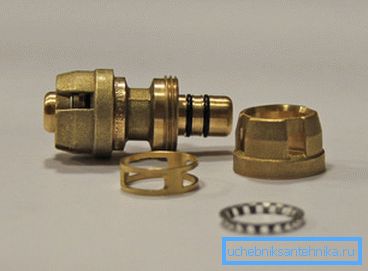

Med hjelpen kan du koble plastrørene uten sveising. Trykkpasset er en ukomplisert design med en O-ringstetning og en låsering av rustfritt stål med tapper som forhindrer røret i å bevege seg bakover; Den endelige fiksjonen sikres med en kappemutter med en konisk indre overflate.

Hvordan kobler du plastvannsrør med trykkpute?

1. Røret er kraftig satt inn i beslaget med en løs mutter.
2. Mutteren strammes for hånd til den stopper.

Nyttig: i salg, om enn sjelden, finner du trykkfittings for metallplast.

polyethylen

Og her er to veier for tilkobling populære.

sveising

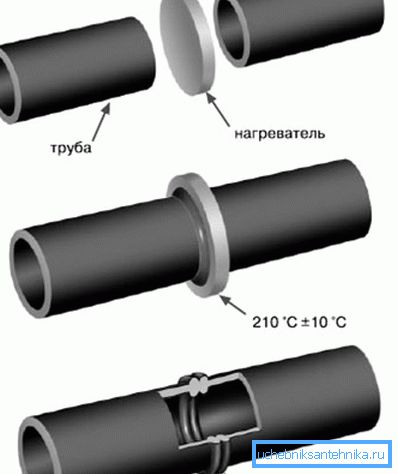

Slik kobler du polyetylenvannsrør med støt sveising?

1. Tilgrensende elementer står overfor, sentrert og presset mot speilet til loddejernet til reflow.
2. Deretter presses endene mot hverandre og holdes til polyetylen er satt.
3. Burren (utstikkende utover rørdelen av sømmen) er trimmet.

Slutt sveising brukes når du kobler rør med en veggtykkelse på 4 mm eller mer. Med stor diameter krever det bruk av mekaniske eller hydrauliske enheter.

Komprimeringsbeslag

Ved tilkobling av rør av små størrelser, brukes plastbeslag med gummi- eller plastforseglinger.

Hvordan kobler du plastrør til rørlegger selv med deres hjelp?

1. En unionsmutter, to stoppringer og en ringformet tetning blir etter hvert kjørt på røret.
2. Deretter sitter en montering på sin ende.
3. Tetningen er forskjøvet på en slik måte at den kommer inn i gapet mellom beslaget og røret, hvoretter det presses mot stoppringene og klemmes med en mutter. Verktøyet gjelder ikke, mutteren er vridd strengt for hånden.

konklusjon

Vi håper at vår ekspertvurdering vil hjelpe leseren til å velge de beste løsningene for egne prosjekter. Flere detaljer om metoder for tilkobling av rør vil tillate videoen i denne artikkelen.

Lykke til!
