Transparent rør: materialer og egenskaper
For transport av væske fra ett sted til et annet, trenger du en slags tank og for dette er gjennomsiktige vannrør det best egnet gjennom veggene som du kan observere denne bevegelsen. Kanskje lederen av materialene her kan kalles polykarbonat, som kun er 1-2% dårligere enn glass i optiske egenskaper, men har lav vekt og utmerket mekanisk styrke.
Men det finnes andre plastmaterialer som er egnet for produksjon av rør og brukes i hverdagen og industrien, men mer på det nedenfor, og dessuten finner du en tematisk demonstrasjon av videoen i denne artikkelen.
Rørmaterialer

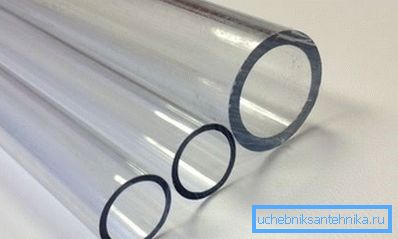

polykarbonat
Definisjon. Polykarbonater tilhører gruppen av termoplaster med den generelle kjemiske formel -O-R-O-CO-.
Som nevnt ovenfor er polykarbonat mye lettere enn glass, ca 2,5 ganger, men samtidig har den høy mekanisk styrke (10 ganger høyere enn akryl) og det er disse to egenskapene som ble drivkraften for popularisering av materialet, som i hverdagen , og i industrien.
I tillegg ble et slikt materiale verdsatt av installatører. Et slikt rør er lett å bearbeide med tømrerverktøy. Det er boret, kuttet, jordet og en selvskruende skrue kan skrues inn uten problemer.
Polykarbonatrør er brannfast, slik at i kombinasjon med alle andre kvaliteter er slike produkter av stor interesse for industrien, og de har dessuten en hel rekke andre fordeler.
- Optiske egenskaper i høyden - produktet er gjennomsiktig;
- Opalrør og laken sprer lys jevnt;
- Tettheten av materialet 1,2 kg / cm3, lav vekt;
- Mekanisk - slagfast (veldig vanskelig å bryte);
- For naturlige forhold tåler et bredt spekter av temperaturendringer;
- Har gode dielektriske egenskaper;
- I fremstillingen er den utstyrt med tilsetningsstoffer for motstand mot ultrafiolett stråling og antipyritter for brannsikkerhet;
- Motstand mot aggressivt kjemisk miljø (vaskemidler, løsningsmidler, syrer) og inertitet mot mat (meieriprodukter, alkohol, drikkevann);
- Polykarbonatrør med en vegg på 1,5 mm tåler høyt internt trykk: diameter 50 mm - 32 kg / cm2; diameter på 38 mm - 40 kg / cm2; 25 mm i diameter - 80 kg / cm2.
| Ulike egenskaper | teknikk | verdi | |
| fysisk | 600-3 | 600-5 | |
| Smeltehastighet (300 ° C / 1,2 kg), g / 10 minutter | ISO R1183 | 3 | 5 |
| Tetthet, kg / m3 | ASTM D-955 | 1200 | 1200 |
| krymping% | ISO 1133 | 0,5-0,7 | 0,5-0,7 |
| optisk | |||
| Lys transmittans% | ASTM D1003 | 86-90 | 86-90 |
| temperaturen | |||
| Temp. Termisk deformasjon annealed (belastning 0,45 MPa), ° C | ISO 75 | 146 | 145 |
| Temp. Termisk deformasjon annealed (belastning 1,82 MPa), ° С | ISO 75 | 143 | 142 |
| Temp. Termisk deformasjon unannealed (belastning 1,82 MPa), ° С | ISO 75 | 126 | 126 |
| Temp. Vika softening (50 ° С / h), ° С | ISO 306B | 150 | 150 |
| mekanisk | |||
| Ultimativ strekkstyrke, MPa | ISO R527 | 60 | 60 |
| Utbyttepunkt ved pause, MPa | ISO R527 | 56 | 56 |
| Relativ forlengelse ved strekking,% | ISO R527 | 6 | 6 |
| Relativ forlengelse i pause,% | ISO R527 | 90 | 90 |
| MPa Yield Strength Module | ISO R527 | 2300 | 2300 |
| Fleksibel styrke MPa | ISO 178 | 94 | 94 |
| Fleksibilitetsmodul, MPa | ISO 178 | 2300 | 2300 |
| Izod slagstyrke med KJ / m hakk2 (23 ° C) | ISO R180 | 850 | 800 |
| Izod slagstyrke uten kutt KJ / m2 (23 ° C) | ISO R180 | Ingen pause | Ingen pause |
| elektrisk | |||
| Glødtrådstest 2,0 mm 5 sek. ° С | IEC 695-2-1 | 850 | 850 |
| Temp. ballen presser, ° С | IEC 598-1 | >125 | >125 |
| CompTracking Index (2,0 mm), V | IEC 112 | 225 | 225 |
| Brennbarhet. Klasse (1) | |||
| 1,6 mm | UL-94 | HB | HB |
| 3,2 mm | UL-94 | HB | HB |
CALBRE 603 polykarbonatbord med UV-stabilisator
Forklaring. Tegnet (1) angir verdien av hastigheten som flammen sprer seg og slik instruksjon ikke gjelder for andre materialer, men bare til CALIBER 603.

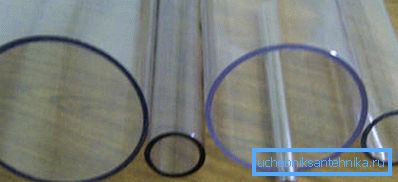

Pleksiglass
Organisk glass eller et annet ord - polymetylmetakryl (PMMA), tilhører også kategorien termoplast, og dens popularitet er mer relatert til de unike optiske egenskapene - overflatenes glans og det er ingen forvrengning av bildet.
Et slikt akrylrør kan ikke bare ha en glatt, men også en blank eller fløyete overflate, og i kombinasjon med høy slagmotstand, er det etterspurt i bransjen for ulike utstyr. I tillegg er de veldig godt behandlingsbare - boring og kutting med et konvensjonelt verktøy.
Hvis det er behov for å bøye et slikt rør med egne hender, blir det oppvarmet til en temperatur på 160 ° C, og forbindelsen er laget med skruer. Innvendig har de en matt skygge, mens utsiden er strålende polert. Slike rør er laget på to måter - dette er ekstrudering og støping.
plast
Plastrør for kloakk er utrolig populært - det er nesten overfylt ut stål og støpejern i byggemarkedet, selv om noen konkurranse om avhending av avløpsvann er asbestsement, men denne motstanden er svært svak. Faktum er at metall- og krisolittsement ofte brukes til trykkrør, som avløp kun kan forholde seg til i enkelte tilfeller, for eksempel i masse- og prosessindustrien.

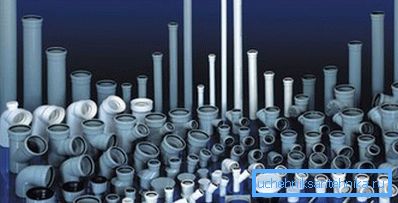

Den enkle produksjonen, lav vekt og lav pris på polyvinylklorid sammen med den enkle installasjonen gir slike rør en stor nisje i rørleggerarbeidet, dessuten både på husholdningen og på industrinivå. En annen fordel med PVC-produkter er beslag av enhver konfigurasjon, slik at du kan svinge i forskjellige vinkler, flytte til et annet fly og bytte diameter.
konklusjon
På husstandsnivå brukes gjennomsiktige rør svært sjelden, og deretter mest som dekorative ornamenter eller husholdningsapparater. Hvis vi snakker om rørleggerarbeid, er det her preferanse til stål, PVC, polypropylen (ecoplast) og metalllaminat - slike materialer er fullt utstyrt med kloakk og VVS.
