Trenchless pipe laying: funksjoner av denne moderne og

Trenchless pipe laying er et felles navn for alle lignende verk utført av den lukkede metoden. Disse teknologiene er mer lovende og foretrukket enn åpne styling metoder, siden mye mer økonomisk.

Funksjoner av lukkede rørleggingsmetoder

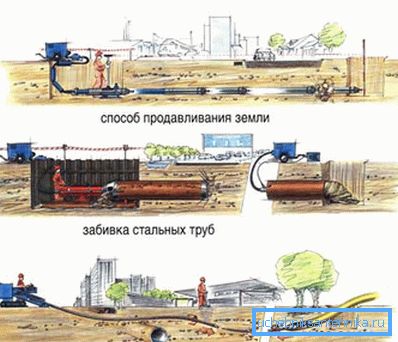

Følgende teknologier tilhører de lukkede typer legging.

1. HDD - horisontal retningsboring.
2. Mikro tunneling.
3. Klemme metallvesker.
4. Boring med skruer metode.
5. Punkteringsmetode.

Vi vil snakke om den første av dem nærmere.

HDD-metoden

Denne metoden er den mest allsidige og egnet for den lukkede leggingen av ulike tekniske nettverk. Det kan brukes til å installere polyetylen, stål, støpejernsrørledninger med et tverrsnitt på 63/1000 mm, i dybder på opptil 25 m (finn ut hvordan kabelen legges i ulike rørtyper).

Vær oppmerksom på! Lengden på slike underjordiske seksjoner kan nå 1,2 km. Det er avhengig av rørene som må slås. For å utføre arbeidet med en bestemt metode, er det som regel valgt på byggeplassen.

Det er obligatorisk å lage arbeidstegninger, fordi De fleste av de lukkede teknologiene er utskiftbare.

Trenchless pipe laying er egnet for transport av gasser og ulike væsker.

Med hennes hjelp trekker de:

• elektriske kabler;
• vannforsyning;
• gass ​​rørledning;
• olje rørledning;
• kloakkanlegg;
• kommunikasjonskabler og andre nettverk.

Anvendt maskiner og utstyr

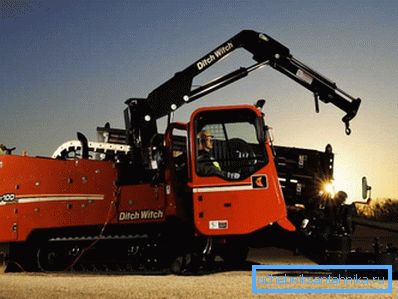

Hovedverktøyet for implementering av metoden for HDD er borerigger.

Som en ekstra teknikk brukes:

• rørleggerbyggere;
• stedssystemer;
• nåværende generatorer;
• blandings- og mørtelknuter;
• sveising maskiner;
• Auto-manipulatorer for levering av borutstyr;
• motor pumper, etc.

Fordeler med trenchless måter

1. Volumet av jordarbeid er betydelig redusert.
2. Kostnaden for byggingen kan reduseres til 30%. Inkludert, takket være involvering av et mindre antall arbeidstakere og spesialutstyr.
3. Byggeperioden kan reduseres med 15/20 ganger.

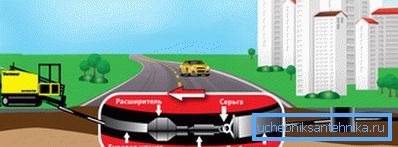

4. Landskapet, inkludert landskapsarbeidet, forblir uendret.
5. Veien er bevart.
6. Mulighet for å legge rør under undergrunnslinjer og kraftledninger, grunne vannkropper, olje- og gassledninger, i løs jord og bergformasjoner. Du kan bore brønner og under miljøsoner, landbygging som er forbudt.
7. Bruken av installasjoner for HDD forenkler prosedyren i stor grad og reduserer tiden som kreves for å skaffe tillatelser og forlikningsdokumentasjon for gjennomføring av arbeid.
8. Ved å bruke metoden elimineres blokkering av gater eller blokkering av trafikk.

Teknologi fungerer

Legge rørledninger med HDD innebærer følgende stadier av arbeidet.

1. Geodetisk undersøkelse av området og bestemmelse av jordens egenskaper. Som nødvendig i problemområdene bores hull.
2. Prosjektarbeid innebærer beregning av borebanen, utarbeidelse av nødvendig dokumentasjon, koordinering i relevante tilfeller.
3. Direkte forberedelse til arbeid: Utgravning av start- og forberedelsesgruver, Levering av boreutstyr til byggeplassen, og bringe den i arbeidstilstand.
4. Borer en pilotkanal.
5. Øk diameteren.
6. Rørlegging
7. Gjennomføring av byggearbeid.

Borepreparasjon

1. På dette stadiet blir alle data knyttet til jordens egenskaper på byggeplassen samlet og studert. Jordens sammensetning, dens egenskaper, nærvær og dybde av undervanns- og underjordiske ingeniørnett blir tatt i betraktning.
2. For å kunne velge det mest passende utstyret og teknologien, utføres jordavkjenning.
3. Etter designen skal arbeidet koordineres og det bør oppnås tillatelser for å legge rørledningen i denne delen.

Test godt

Instruksjonen advarer om at leggingen av nettverket skal begynne med etableringen av en pilotbrønn.

1. Til dette formål brukes spesielt borutstyr og verktøy for å utstyre horisontale brønner. Maskinen er utstyrt med et borehode med radiator.
2. Den er kombinert med borestangen. Endrer retning og posisjon gjør det selv operatør av maskinen. Bommen er et stålrør med en lengde på opptil 3 m og et tverrsnitt på 60/80 mm.
3. Når hodet går dypt inn i fjellet, stenges stengene i rekkefølge i hverandre.. Så til designlengden av brønnen er nådd.

Vær oppmerksom på! Hovedformålet med denne fasen av arbeidet er å bore en brønn nøyaktig langs den banen som er definert av prosjektet. Avvik fra det er uakseptabelt.

1. Slike boringer kalles også retningsbestemt.. Kurset kan enkelt og enkelt kontrolleres. Arbeidsprosessen overvåkes på grunn av sensoren montert i borehodet, som sender signaler til en spesiell lokaliserer.
2. Hvis data på stangavviket fra designkurset vises på skjermen, returnerer operatøren det til ønsket bane med flere bevegelser.
3. fordi Ved bruk av HDD blir lagene av jord og stein ødelagt, for å hindre kollapser, brønnfall og mulig utstyrssvikt, kanalens vegger styrkes. Til dette formål brukes en spesiell boreslam (bentonitt).

Kanalutvidelse

1. Deretter utvides pilotbrønnen til ønsket størrelse. For dette brukes extenders.

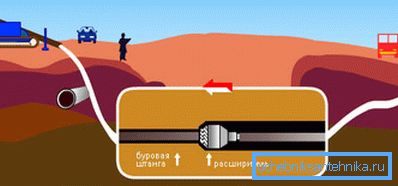

2. Verktøyet trekkes fra utgangssiden av kanalen til begynnelsen. Under operasjonen roterer den rundt sin akse og klipper klippen, og øker dermed brønnens diameter.
3. For å kunne strekke rørene gjennom brønnen uten problemer, må kanalens størrelse være 35/50 prosent større enn diameteren.
4. Hvis det er ment å installere en rørledning med stor diameter, blir brønnen utvidet, og gjennomtrer konsekvent gjennom den 2/3 av ekspandereren. Tverrsnittet av hver av dem er større enn det forrige. I noen tilfeller brukes en kalibrator til dette.

Pipeline legging

1. Borrigger brukes ikke bare for å skape horisontale brønner, men også for å legge rørledningen i vei for å trekke.

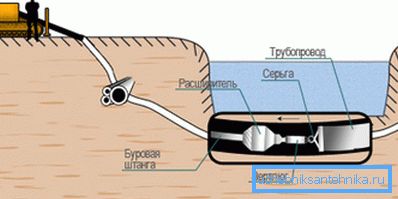

2. Fra baksiden av kanalen mot maskinen blir utvidelsesverktøyet trukket igjen. På dette stadiet er røret lash festet på det, så vel som grepet for å trekke det.
3. Flyttet i retning av boreenheten trekker ekspandereren røret langs kanalen.
4. Prosessen overvåkes av en operatør. Det holder styr på antall borestenger valgt fra brønnen. Dette gjør det mulig å få informasjon om røret som trekker gjennom kanalen.

Siste stadium

1. Når den lukkede rørleggingen er fullført, kontrollerer ekspertene kvaliteten på nettverket som er opprettet, verifiser resultatet med prosjektdokumentasjonen og leverer objektet til kunden.
2. Sender den ferdige rørledningsingeniørgruppen. Eksperter gir kunden all nødvendig dokumentasjon. Det garanterer vedlikehold av anlegget.

Vær oppmerksom på! Tekniske dokumenter på den installerte rørledningen må nødvendigvis inneholde en detaljert plan for det underjordiske ingeniørnettverket, med henvisning til terrenget. Det trengs, inkludert når trenchless pipe utskifting utføres.

konklusjon

Trenchless pipe legging av HDD-metoden er en moderne og høyteknologisk måte. Det gir deg mulighet til å montere ingeniørnettverk veldig raskt, mens du bruker relativt lite økonomiske ressurser (se også artikkelen Lage avløpsrør i huset: En trinnvis veiledning om avløpsanleggets ordning).

Videoen i denne artikkelen vil gi deg muligheten til å lese mer informasjon.
