Vannforsyningsledningsoppsett: diagrammer og materialer som

Hvilke rør skal brukes til å oppløse vann i en ny leilighet eller hytte? Slik kobler du VVS-installasjoner? Hva er forskjellen mellom serie- og kollektorfordeling av vannrør i en leilighet?

Hvilken er mer praktisk? La oss prøve å svare på disse spørsmålene.

Materialvalg

Til å begynne med vil vi avgjøre valg av rør.

Vær oppmerksom på: Vi vil ignorere beslutningen, som er vanlig for boliger bygget i sovjetisk stil, sveisede eller monterte vannrør laget av stålrør. Med et vell av valg av moderne materialer, er det rett og slett umulig å komme med gode argumenter til deres fordel.

Hva gjenstår?

Liste over

• Metall og plast. Omdømmet til disse rørene er ganske bortskjemt av fortellinger av dagens komprimeringsbeslag; De fortjente imidlertid ikke kritikk: den eneste grunnen til lekkasjen var blunders under montering, forskyvning av gummitetninger på grunn av rørets ovalitet og ikke-fjernet avfasning. I tillegg ble pressefittings for en god ti års drift ikke merket i lekkasjer.

• polypropylen. Vannfordeling med polypropylenrør krever visse ferdigheter; I tillegg trenger du et bestemt verktøy - et lavtemperatur loddejern.

For varmt vann er det bedre å bruke polypropylen, forsterket med fiber eller aluminiumsfolie: forsterkning reduserer drastens forlengelse under oppvarming. På lange rette seksjoner trenger du imidlertid å installere kompensatorer - U-formede bøyninger.

• Tverrbundet polyetylen. I motsetning til vanlig HDPE er det mye mer varmebestandig og fungerer perfekt på varmt vann. Fleksibilitet og enkel installasjon på beslagene fullfører bildet.

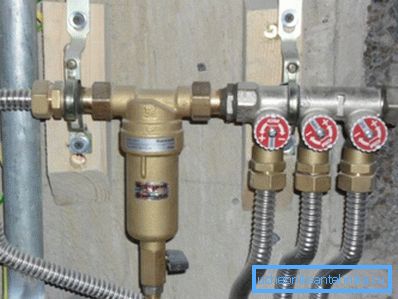

• Bølgget rustfritt stål - Velge en paranoid leietaker. Evnen til å tåle temperaturer opptil 130-140 grader og trykk opp til 25 atmosfærer er kombinert med, igjen, fleksibilitet og enkel installasjon av kompresjonsbeslag.

utgifter

Prisen på rør og beslag er en av de avgjørende faktorene ved valg av materiale. Hvor mye vil kjøperen koste den lineære måleren av liner i hver av de oppførte alternativene?

Merk: Prisene er svært avhengige av produsenten av produktet. Til sammenligning brukte produkter av merker på omtrent samme nivå; Du kan alltid finne betydelig dyrere eller billigere avtaler.

Det ser ut til at alt er klart: utsalgsprisene fordeles veldig tydelig.

Kortene vil imidlertid blande oss opp med ekstra kostnader.

• De billigste armaturene er polypropylen. Med en liten margin er andreplassen besatt av beslag for tverrbundet polyetylen. Produkter for montering av metallforsterket plast og bølgepapp i rustfritt stål er mye dyrere.
• Metallplast er montert på kompressionsbeslag med to justerbare skruenøkkel; De vil også bidra til å montere byggingen av rustfritt stål. For polypropylen er det behov for et loddejern med en kostnad fra 600 til 1500 rubler, for tverrbundet polyetylen - en forlenger for 8-12000.

Forfatteren for tiden vil trolig dvele seg på metallplastikk - bare fordi han har studert alle funksjonene i dette materialet godt. Det er imidlertid ganske mulig at leseren vil lage sitt eget bord av ranger.

ordninger

La oss imidlertid gå tilbake til oppsettet. Hvilke muligheter er mulig?

konsekvent

Du kan se det og se på badet i et sovjetisk hus. Alle rørleggerarbeid er koblet til et felles rørledning - kaldt vann og varmtvannsforsyning, forgrening laget av tees.

Fordelene med denne ordningen er enkelhet og lav pris. Har det feil?

Hovedproblemet med den serielle tilkoblingen er trykkfallet på en rørlegger når vann strømmer gjennom en annen. Høye og sårbare ord fra dusjen til personen som slått på vannet på kjøkkenet er karakteristisk for en sekvensiell ordning.

manifold

I dette tilfellet leveres en samler fra stigerør eller innløp, utstyrt med avstengningsventiler for hver enhet. Liner av alle kraner, dusjer og toaletter er også individuelle. Hvis rørdelen til oppsamleren er høyere enn for sanitærutstyret, kan du glemme trykkfallet.

Hva er fangsten? I en stor strøm av rør og i det faktum at disse rørene på ingen måte pynter veggene.

Forresten: Hvis ledningen av kloakkrør og rørleggerarbeid er gjort før ferdigstillelsen av et nytt hus eller en leilighet, kan de fjernes for en falsk vegg.

mixed

Begge ordene kan kombineres i samme bad. Et typisk eksempel er når en servant, kjøkkenvaske og dusjkabinett er forbundet via en kollektor, og en vaskemaskin og toalettskål er koblet via tees.

Hvilken ordning er bedre å velge når du installerer et vannrør med egne hender?

• Hvis i en byleilighet alle sanitære apparater er plassert på samme linje på den ene siden av stigerøret, er vårt valg konsistent ledningsnett. Trykkfallet ved bruk av de beskrevne materialer vil bli minimert av deres lave hydrauliske motstand.
• I hus hvor stigerør er plassert mellom bad og toalett eller bad og kjøkken, er det å foretrekke å ha en samler. Antallet rør vil ikke forandre seg, men konsentrasjonen av ventiler på et tidspunkt vil være veldig praktisk.

• Instruksjonen til hytta er igjen bestemt av oppsettet. Generelt er samleren rettferdiggjort hvor ofte samtidig bruk av flere vannpunkter flyter.

konklusjon

Vi håper at informasjonen som tilbys til leseren, vil hjelpe ham med å gjøre det riktige valget. Videoen i denne artikkelen inneholder flere materialer om hvordan distribusjonen av vannrør kan implementeres (se også artikkelen Fordelingen av rør på badet: hvordan man gjør det).

Lykke til!
