Vannrør: fjernkontroll og ekte dimensjoner

Hva er denne parameteren - fjernkontroll? Hvordan sammenligner den med den faktiske rørstørrelsen? Hva er det introdusert for og i hvilke enheter kan det måles? Hvilke verdier kan det ta? I artikkelen vil vi prøve å svare på disse spørsmålene.

Hva er det

Fjernkontrollen (nominell eller nominell diameter, nominell passasje) er en parameter som kjennetegner kompatibiliteten til rør og beslag for dem. For eksempel vil ethvert rør DN25 være kompatibelt med vinkelen eller koplingen av den samme betingede passasjen.

Selv om den betingede passasjen er omtrent lik den indre diameteren i millimeter, er den vanligvis gitt uten å indikere noen enheter. Det vil si navnet på røret DU40 vil være riktig, men DN 50 mm - nei.

Merk: En nøyaktig kamp mellom betinget passasje og den faktiske indre diameteren er mulig, men det er mer en tilfeldighet enn en regel. Dimensjoner på rør DN 65 eller 100 styres av gjeldende GOST; Imidlertid samsvarer en ytterdiameter og flere veggtykkelsesverdier med en betinget passasje, som åpenbart vil gi litt variasjon i indre diametre.

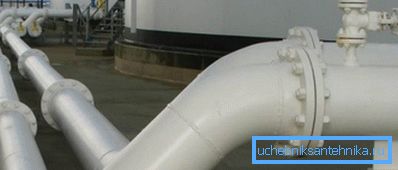

En komplett liste over betingede passerer finnes i GOST 28338-89. Det gir en rekke verdier fra 2,5 til 4000. Men siden vi er primært interessert i rørleggerør, vil vi i fremtiden begrense oss til stålvann og gassrør produsert i henhold til GOST 3262-75; Deres maksimale fjernkontroll er begrenset til 150.

Det er nyttig å vite at verdsettelsestabellen for betinget passasje er valgt på en slik måte at hver etterfølgende størrelse øker rørledningens kapasitet med 60-100%. Hun, som vi husker fra fysikk, er proporsjonal med tverrsnittsarealet, som vokser etter kvadratet av diameteren.

Tommer og utskjæringer

Med risiko for å forvirre leseren enda mer, må vi nevne et faktum om rørledningens dimensjoner. Ifølge russiske standarder er måleenheten for rørdiameter millimeter.

For DM er det ikke spesifisert, men underforstått; Imidlertid brukes en tomme til vann og gassrør sammen med noen abstrakte betingede passasjer. Så er pipe DN20 ofte referert til som 3/4 tommer, og rør DN32 som 1 1/4.

Henvisning: Engelsk tommer er 2,54 cm.

I denne enkle omregningen av tommer i det metriske målesystemet vil vi føre oss til en uventet oppdagelse.

I henhold til GOST 3262-75 må dimensjonene til røret DU15 svare til følgende verdier:

• Ytre diameter - 21,3.
• Veggtykkelsen er 2,5, 2,8 eller 3,2, avhengig av hvilken type produktet tilhører (det kan være lett, vanlig og forsterket). Følgelig vil en enkel beregning gi oss en indre diameter på 16,3, 15,7 eller 14,9 mm.

I mellomtiden er 1/2 tommer 12,7 mm. Så hva betyr navnet halv tommers rør? Bare det som er på den, er det mulig å kutte en rørskæring av tilsvarende størrelse.

Vi gir noen verdier av størrelser som ofte brukes til installasjon av rørledninger for rørleggerutstyr.

GOST 3262-75

La oss imidlertid gå tilbake til vann-gassrørene. For å finne ut hva som er dimensjonene til røret DU20 eller hva er den ytre diameteren til røret DU50, er det tilstrekkelig å undersøke nøye GOST 3262-75, slik de er laget.

dimensjoner

Her er en komplett liste over standardstørrelser beskrevet av standarden. For å finne ut, for eksempel alle dimensjonene på røret DU40, er det nok å finne det i bordet.

Vær oppmerksom på! Den indre diameter er lik forskjellen mellom ytre diameter og to ganger veggtykkelsen. For en lett DU40 vil den være 48 - (3 x 2) = 42 mm.

Andre krav

Standarden inneholder ikke bare utvalg av produkter produsert av den.

Det har en rekke produksjonsbehov.

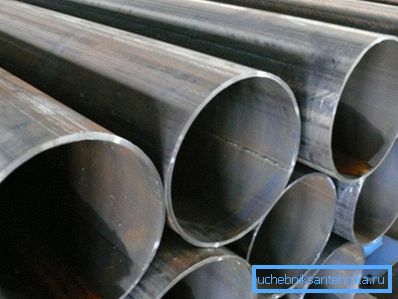

• Alle VGP-rør er elektrovalsede, det vil si at de produseres ved å rulle en flat billet og deretter sveise en langsgående søm.

• Innenfor rammen av standarden kan de produseres både uten korrosjonsbestandig belegg og galvanisert.

Nyttig: prisen på sistnevnte er høyere med om lag 50%.

• Det arbeidende hydrauliske trykket skal være minst 25 kgf / cm2 for lette og vanlige produkter og 32 kgf / cm2 for forsterket.
• Lengden på rette segmenter er fra 4 til 12 meter.. Ifølge GOST kan de leveres uten målte, dimensjonale og flerdimensjonale lengder; I sistnevnte tilfelle er det gitt en tillatelse på 5 mm for hvert kutt.

Nyttige ting

Til slutt, la oss gi oss noen nyttige råd til eieren av et hus eller en leilighet som skal installere vannforsyning eller et varmesystem med egne hender.

• Det er fornuftig å bruke svart stål bare ved oppvarming. Og så, forutsatt at varmesystemet ikke tilbakestilles til sommeren: kombinasjonen av fuktighet og lufttilgang er kontraindisert.

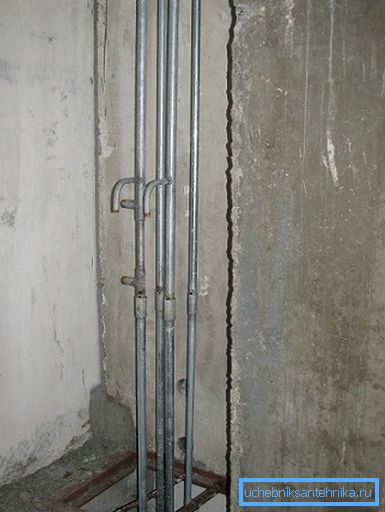

• Galvanisert går utelukkende på trådene. Instruksjonen er relatert til det faktum at sinkbelegget brenner ut på sveisede ledd.

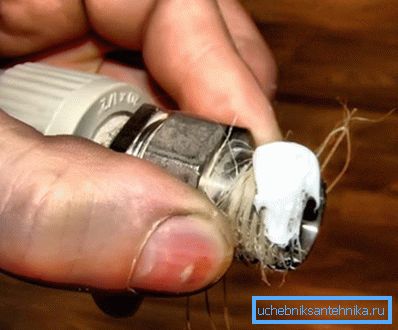

• For tetting gjengede tilkoblinger enklere og billigere å bruke linfarge. Lin er billig, men rotting; Maling fullstendig løser dette problemet.

konklusjon

Vi håper at materialet som foreslås for leseren, vil hjelpe ham med å orientere seg i standardstørrelsene på stålrør på markedet. Som alltid kan du finne ytterligere informasjon i videoen i denne artikkelen. Lykke til!
