Varmekollektor - hovedknudepunktet til det radielle varmesystemet, som er en av de mest progressive og effektive løsningene til dags dato. Vi vil snakke om de viktigste strukturelle egenskapene til oppsamleren for oppvarming, vurdere typer kammer og gi en rekke tips som vil hjelpe deg å installere en samler for oppvarming med egne hender.

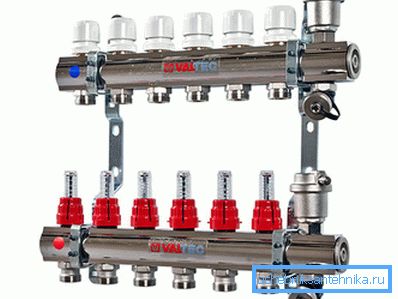

Samleren for oppvarming av et privat hus.

Collector-beam varmesystem

En samler i et radiell-type varmesystem.

Tenk på varmesamleren sammen med hensynet til kjølemidlets radielle utforming, så det blir lettere å forstå hovedfunksjonene og fordelene.

Som du vet, er det tre hovedtyper av rørledninger:

  1. En rørdesign. Her er radiatorene koblet i serie, det vil si kjølevæsken leveres til den første enheten, passerer deretter gjennom batteriet og går inn i den neste, og passerer gradvis hele kretsen og går tilbake til kjelen. Det er åpenbart at vannet etter hvert radiator avkjøles, og batteriene varmes opp ujevnt;
  2. To-rør krets. Denne løsningen sørger for tilførsel av vann gjennom ett rør, og utløpet til det andre, det vil si kretsen består av to linjer, hvorav radiatorer kobles parallelt. Denne ordningen lar deg varme enhetene jevnere;

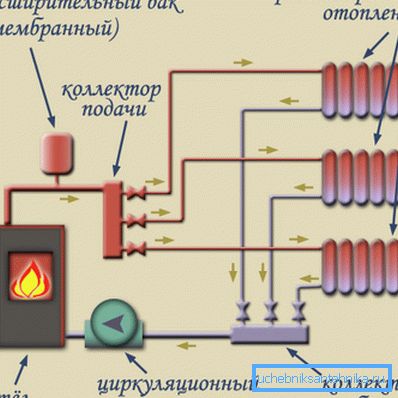

  3. Beam mønster. Kjølevæsken leveres til distribusjonsenheten (oppvarmerens samler), hvorfra det kommer til hver radiator gjennom et separat rør, og så går det tilbake gjennom returrørene, samler med en kam og går inn i kjelen. Dermed er det mulig å oppnå den mest jevne fordeling av varmen i rommet.

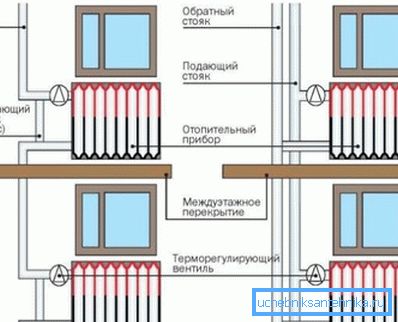

Enkeltrør og to rørledningsdiagrammer.
Radaroppsett

Vær oppmerksom på! Som du ser, er det i radialskjemaet mange kretser, en for hvert batteri. Derfor, for normal drift av systemet, er det nødvendig med en sirkulasjonspumpe, som kan gi de nødvendige parametrene for trykk og sirkulasjonshastighet av kjølevæsken.

Strålingsskjemaet gjør det mulig å varme hver enkelt radiator så jevnt som mulig, og det gjør det også mulig å justere intensiteten til varmeforsyningen til hvert batteri.

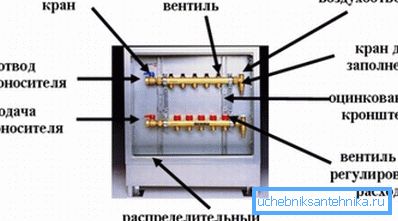

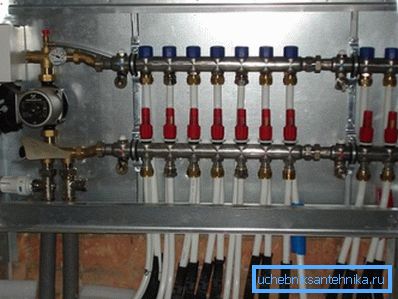

Manifoldskap for radiatoroppvarming med mat- og returkammer.

Også i denne ordningen kan du slå av en hvilken som helst enhet uten å endre driften av hele systemet, og i høyhus kan du slå av hele gulvet uten å forstyrre strømmen av kjølevæske til de andre delene av bygningen.

For å realisere disse fordelene, brukes oppvarmingssamlere, som er inkludert i distribusjonsnoden i form av et par enheter - en matnings- og returkam. Båndet til varmeoppsamlingsventilene, luft- og avløpsventiler, flytmåler og termostathodene muliggjør automatisk regulering av temperaturforholdene på hver enkelt oppvarmingsanordning.

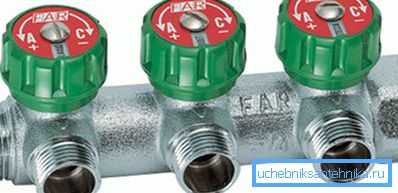

Bruken av flowmåler muliggjør strømningsjustering.

Vær oppmerksom på! Ofte er slike ledninger brukt i oppbygging av varmesystemer av private hus og hytter, men denne ordningen kan også brukes i en leilighet med sentralisert tilførsel av varmebærer. Det må huskes at røret utføres best under gulvet.

En annen fordel ved radialoppsettet er muligheten til å skjule rørledningen under en sokkel eller dypt i gulvet. Ofte påvirker denne spesielle funksjonen valg av layout.

I

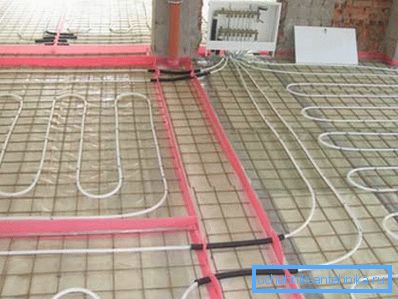

Også ikke å nevne et slikt system som "varmt gulv". Her er konturene ikke koblet til radiatorene, men legges på en spesiell måte i gulvkammeret for å varme opp.

Den eneste betydelige ulempen ved denne løsningen er den høye prisen på materialer og arbeid.

Oppvarming kam

utforming

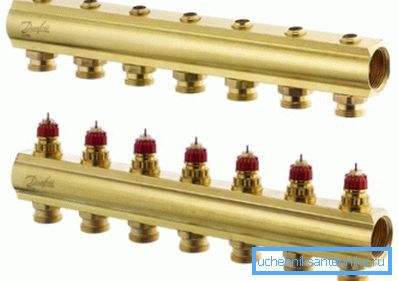

Oppvarmingssamleren består av to dør.

Kammen er en tommer eller tre fjerdedel rør, hullene i enden er gjenget. Den ene enden er koblet til vannforsyningen eller avløpsledningen, og den andre er stengt med en plugg, en luftluft og / eller en trykk for å tømme kjølevæsken fra systemet.

Over tid vil du kunne fjerne lokket eller kranene og legge til nye koblinger til kammen for å utvide varmesystemet eller koble til det "varme gulvet".

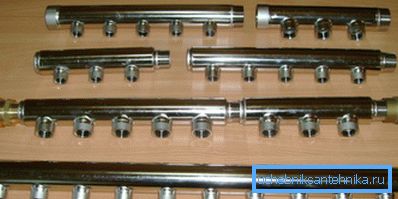

Kammen kan utvides med nye koblinger eller drukne ut.

I tillegg er røret utstyrt med kraner for tilkobling av varmeledninger og stikkontakter for monteringskontrollventiler. Leveringsdelen er som regel utstyrt med strømningsmålerventiler som regulerer strømmen og returdelen - med termiske hodene, som måler returvannstemperaturen og om nødvendig åpner eller lukker strømningsmålerne.

Armatur for strapping kammer.

Vær oppmerksom på! Piping er mulig med enkle justeringskraner: i dette tilfellet utføres kontrollen manuelt. Kraner må installeres, de er nødvendige for å koble enhetene fra nettverket for å reparere eller erstatte defekte deler.

Enkel distribusjonsmanifold.

Ved enkle stropper med kraner, er det ikke nødvendig å ha uttak for beslag, derfor kan kammen ha en enklere design. Varianter av design, vurderer vi i neste avsnitt.

arter

Varme manifoldene kan variere i utstyr, materialer og kam design.

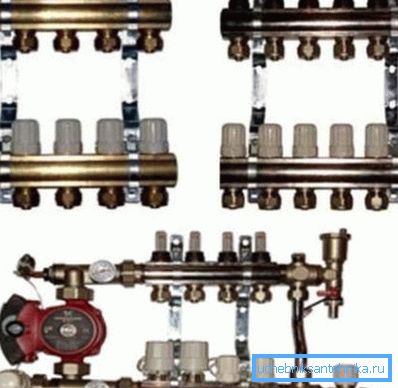

Det finnes forskjellige modeller av distributører, som er forskjellige i det komplette settet av stropper, materialer, produsenter og design. Det kan også være forskjeller avhengig av formålet med enhetene.

De mest effektive og pålitelige merkevaremodellene som er utstyrt med alle nødvendige enheter og beslag.

Sammensetningen av slike produkter kan omfatte:

  • Feed og revers kammer. Som regel laget av høy kvalitet messing eller rustfritt stål;
  • Sirkulasjonspumpe;
  • Flowmeters på den gir distributør;
  • Termostatiske hoder på samleknuten;
  • Mayevsky luftventil eller trykk for å evakuere luft fra systemet;
  • Kran for drenering av kjølevæske;
  • Trykkmåler for trykkregulering;
  • Braketter eller annet monteringsutstyr;
  • Bøyer for tilkobling av rørledninger.

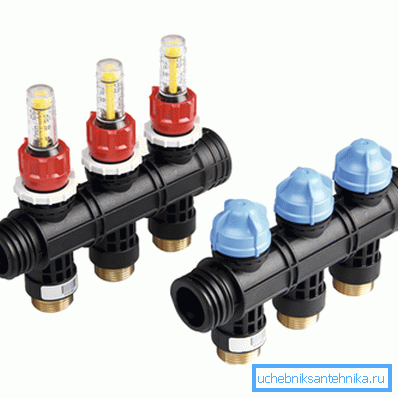

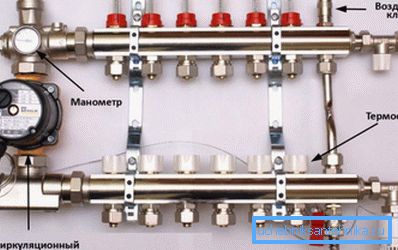

Bildet viser en bedriftskollektor for radiatoroppvarming.

Vær oppmerksom på! Brandmodeller er montert og utstyrt med alle funksjonene i utstyret og kammenes design. Som regel er detaljene for et slikt system utformet for hverandre og fungerer mest effektivt i denne gjensidige konfigurasjonen.

Kostnaden for høyverdige forsamlinger fra ledende selskaper kan nå 20-30 tusen rubler. Hvis dette er for dyrt for deg, kan du bruke enklere og billigere enheter.

En billigere distributør.

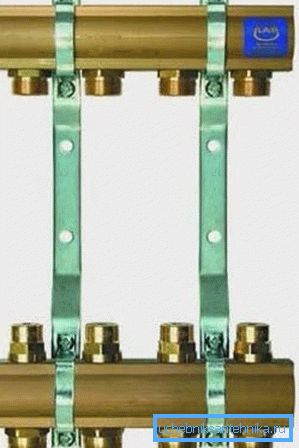

En mindre kompleks variasjon er tommers messingrør med halv tommers pinouts for ledninger. Fôrdelen er utstyrt med uttak bare, og på bakkammen er det spor for installasjon av termostater eller strømningsmåler. Utvelgelse og installasjon av ventiler må gjøres selvstendig.

Dette er imidlertid ikke det enkleste alternativet, det er også kinesiske produkter:

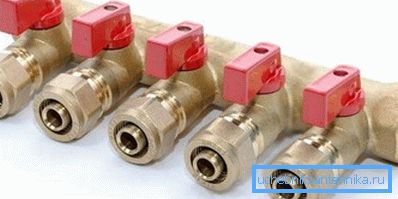

Cast modell med kraner.

En støpt modell med kinesisk-laget kontrollventiler vil bli enda billigere. Det er mulige problemer forbundet med forringelsen av tetninger og lekkasjer i området av ventilenheten. Bytting av seler er ofte vanskelig eller umulig på grunn av den støpte utformingen av produktene.

Du finner også plastmodeller av ventiler. De er preget av lav pris og ganske god kvalitet, men deres pålitelighet er tvilsom. Siden det ikke er noen pålitelig statistikk og driftserfaring ennå, er det på tide å fortelle om holdbarhet.

Plastprodukter for distribusjon av kollektoroppvarming.

Til slutt kan du samle en polypropylen distribusjonsenhet ved å tappe te i et tommers forsterket rør. Dette er den billigste og enkleste måten, men påliteligheten har en tendens til negative verdier, noe som gjør det mulig å kalle en slik løsning midlertidig.

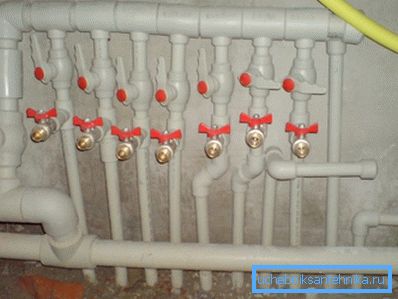

Polypropylen distributør - det billigste og mest upålitelige alternativet.

Vær oppmerksom på! I tilfelle av et begrenset budsjett, bør du ikke spare på oppvarming, det er bedre å redusere kostnadene ved etterbehandling eller innredning, da en ulykke med kokende vannlekkasje vil koste mye mer, og dekorasjonen vil lide først.

montering

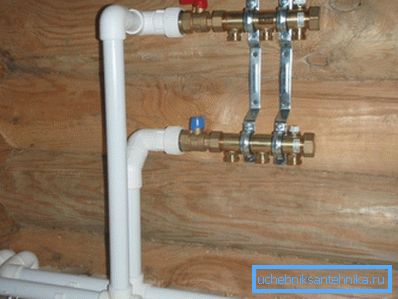

Vurder rekkefølgen på installasjonsarbeidet.

Installasjonen av varmesamleren begynner med montering av dør på braketten. Skru deretter ut støpselene og installer lufteventilen og avløpsventilen.

Deretter fjerner de dekslene fra stikkontaktene og monterer strømningsmålerne til forsyningen, og legg termostater på returrøret. Hvis pumpen ikke er installert i utgangspunktet, er den installert.

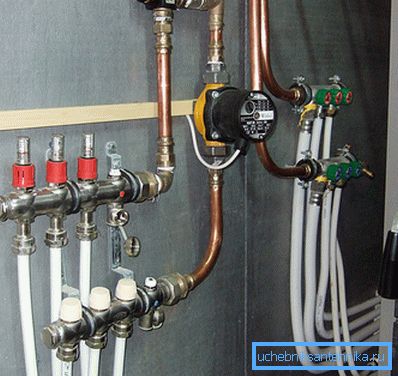

Pumpen settes vanligvis på returlinjen.

Deretter monteres braketten på veggen eller i et distribusjonsskap. Når settet er montert og montert, koble radiatorrør eller konturer av oppvarmet gulv. På slutten er hovedrørene koblet til og systemet krympes ved hjelp av en spesiell pumpe.

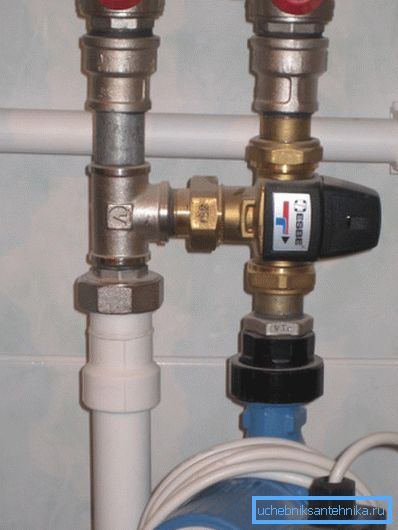

For å redusere temperaturen på vannet i et varmt gulv ved hjelp av en blandingsenhet.

Vær oppmerksom på! Denne instruksjonen er ikke endelig og kan variere avhengig av hvilket utstyr som brukes og systemkonfigurasjonen.

konklusjon

Samleroppvarming er den mest progressive ordningen for oppvarming av vannoppvarming. For implementering ved hjelp av ulike modeller av distributører, som er mest effektive av europeiske produkter med et komplett sett. Videoen hjelper deg med å forstå dette emnet bedre.
