Varmekabel for avløp

Om vinteren skjer det ofte isdannelse på taket, og smelter vann smelter og fryser for å danne hengende ister. Men dette truer ikke bare ulykker, det vannet som er frosset i renden kan ødelegge det, fordi vannet ekspanderer når det fryser. Ikke bli overrasket hvis du ser på din frostige vintermorgen at dreneringssystemet ditt har bristet. I dette tilfellet er det nødvendig å starte reparasjon, og dette vil igjen føre til uforutsette avfall.

Før den kalde vinterperioden begynner, bør det tas hensyn til at slike problemer ikke oppstår. Men hva kan gjøres slik at væsken i dreneringssystemene ikke fryser og at isbarn ikke dannes? Vi må organisere varmeavløpet. Dette vil ikke bare holde det intakt, men også beskytte deg og din familie mot ulykker. Dette vil hjelpe deg med å varme kabelen for avløp. La oss finne ut hvilken kabel for avløp som er bedre å velge, og hvordan du kan oppvarme hele systemet med egne hender.

Fra hvor frost og ister vises

Hvor kommer is på taket fra, for om vinteren regner det ikke, og ingen renner vann på taket ovenfra. To faktorer påvirker frostdannelsen.

Temperaturforskjell dag og natt. Spesielt har denne faktoren sin innflytelse tidlig på våren, når det på snøen påvirker solens varme i løpet av dagen, og det smelter på taket, og strømmer gradvis inn i vannsystemet. Ved inngangen til natten endres lufttemperaturen og når et punkt under null, noe som resulterer i at smeltevannet begynner å fryse. Slik danner is i renner og rør. Det samme gjelder takets overheng når istappene henger fra det. Råd om at hele dreneringsdesignet ikke er konstruert for å motstå ekstra vekt. Hvis den ikke brister i en viss del av ekspansjonen, kan den lett bryte, ikke kunne bære isens vekt. I dette tilfellet må du helt endre det.

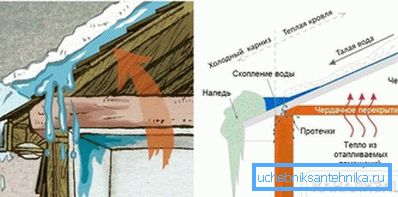

Effekten av "varmt tak". Ofte gjør utviklere tak eller varme loft. Hvis taket er dårlig isolert, kan det oppstå varmetap. Det viser seg at selv om vinteren, når temperaturen er under null, begynner snøen å smelte, da rommet er oppvarmet og, selv om det er litt, dekker takdekselet seg. Vel, så er ordningen det samme som i det første tilfellet: strømmer ned, vannet avkjøler og fryser deretter igjen. Konsekvensene er de samme. Men i dette tilfellet eliminerer installasjonen av varmekabelen i dreneringsrøret ikke selve problemet, men bare konsekvensene: dannelsen av is og is. Det er selvfølgelig bedre å løse problemet selv, og ikke symptomet, ved å varme opp taket.

For å forhindre at taket varmes opp om vinteren, anbefaler fagpersoner å lage et såkalt kaldt tak når den ventilerte loftet ikke blir oppvarmet innvendig. Et annet poeng er å skikkelig utføre takkake, hvor isolasjonen er valgt med tilstrekkelig tykkelse og det er et ventilasjonsgap. Likevel er det ikke en 100% garanti for at problemet blir fullstendig løst. For pålitelighet er det bedre å utføre oppvarming av dreneringssystemet. Men spørsmålet oppstår, hvilken kabel er bedre å velge?

Velge en varmekabel

For å forhindre dannelsen av is på overhengene og i dreneringssystemet, bruk varmekabler, som i vår tid får stadig større popularitet. Men hvordan velge en slik kabel slik at den effektivt utfører sin oppgave og er økonomisk? Til å begynne med bør det bemerkes at to typer varmekabler finnes på markedet som er egnet for oppvarming av avløp:

1. Resistive kabel. Det ser ut som en enkel kabel, som består av en metallleder som er dekket med isolasjon. Egenheten til kabelen er at den har konstant motstand, konstant oppvarmingstemperatur under drift og konstant effekt. Oppvarming av elementet skjer ved å koble kabelen til en lukket krets av elektrisitet, det vil si at den fungerer fra stikkontakten.
2. Selvregulerende kabel. Denne typen har stort potensial for oppvarming av takoverheng og vannavløpssystem. Det er mer teknologisk enn resistivt, og består av en matrise (oppvarming selvregulerende element), indre og eksterne isolerende skall og skjerming fletning. Egenskapen til en slik kabel er at matrisen reagerer på omgivelsestemperaturen og når temperaturen senkes eller økes, endrer graden av oppvarming.

Når du velger en kabel for oppvarming, må du ta hensyn til operasjonens spesifikasjoner, da det påvirkes av det ytre miljø og negative temperaturer. Vær oppmerksom på det ytre polymerskallet på produktet beholder sin styrke og tetthet under forskjellige forhold. Kablene skal ha følgende ytelsesegenskaper:

• Arbeid med høy luftfuktighet. Innflytelsen av fuktighet, som alltid vil være til stede, bør ikke påvirke ytelsen til hele oppvarmingssystemet. Du må nøye isolere kabelforbindelsene for å sikre tetthet.
• Høy mekanisk styrke. En viktig indikator, fordi den ytre beskyttende skjeden vil bli utsatt for ulike ytre påvirkninger: Dette er den store vekten av snøhetten, hagl, fugler som vil pekke på kabelen, etc. Skallet må tåle alle lastene, og opprettholde sin integritet.

Enten av de to kablene kan effektivt utføre oppvarming av avløp og takoverheng, fordi hver av dem har sine egne egenskaper, fordeler og ulemper. For å lette oppgaven med å velge et produkt, la oss se på disse funksjonene.

Resistive eller selvregulerende

Prinsippet om bruk av resistive modeller er at når den er slått på, blir elektrisk energi omgjort til termisk energi. Hovedforskjellen mellom slike kabler er deres rimelige kostnader og pålitelighet under drift. Faktum er at utformingen av kabelen er ganske enkel. Det er single-core modeller - med mindre kapasitet og sterke - med økt kapasitet. Oftest er disse ledere laget av kobbertråd. Imidlertid, slik at det under arbeidet ikke forårsaker elektromagnetisk stråling, er et spesielt skjermskall tilveiebrakt. Det utfører også funksjonen til jording av ledningen. For å beskytte ledningene mot ytre påvirkninger og forhindre kortslutning, er det tilveiebrakt en ekstern polymerkappe.

På grunn av styrken til den elektriske strømmen som går gjennom ledere, oppvarmer kabelflaten opp, noe som resulterer i at det gir varme til det ytre miljøet, i vårt tilfelle, til rynket og takets overheng for å smelte snøen. La oss også vurdere noen funksjoner ved driften av disse varmeelementene:

1. Maksimal lengde på en slik kabel er ca. 200 m.
2. Kutting av kabelen, igjen tilkobling, er forbudt, fordi den kan påvirke ytelsen. Det anbefales å utføre alle beregninger på forhånd, finne ut den totale opptaket du trenger og velg den optimale lengden på det faste kablet.
3. Når du kjøper, er det mye mer effektivt å kjøpe et komplett sett på en gang, der det ikke bare er selve kabelen, men også kontrollenheter og festing.

Disse kablene har noen betydelige ulemper. En av dem er et høyt forbruk av elektrisk energi, noe som vil påvirke regningsregningene dine. For å sikre god oppvarming trenger vi modeller med nominell effekt fra 100 til 180 W / m. En annen signifikant ulempe er at betingelsene der forskjellige deler av kabelen kan være plassert, er forskjellige. Noen områder kan være i luften, en annen under bladverket, den tredje under snøen, osv. Men det er ikke så bra at varmeoverføringen av hele kabelen er den samme. Derfor, for å smelte snøen trenger du en viss mengde varme, som vil bli bortkastet i andre områder som ikke krever oppvarming. Det viser seg at oppvarming av tak og drenering, du bærer noen tap og oppvarming er ineffektiv.

Et alternativ er en type slike kabler med zonal oppvarming av kabelen. På grunn av designfunksjonene oppstår ikke oppvarming av kabelen over overflaten, men bare i enkelte områder. En annen løsning er å velge kabler med forskjellige motstander.

Tips! Gjennomsnittlig pris på slike produkter er hovedsakelig avhengig av konfigurasjon og kraft. For eksempel kan den vanligste kabelen uten ekstrautstyr kjøpes for 100 rubler per 1 m.

En helt annen ting er en selvregulerende kabel. Dette alternativet er mye mer økonomisk og mer lønnsomt. Den er ideell for oppvarming av avløp, da den største fordelen med kabelen er at den bruker mindre energi og regulerer strømmen til selve strømmen, avhengig av omgivelsestemperaturen. Den består også av to ledende ledninger, som skaper en resistiv effekt. Bare disse ledningene er forbundet med en spesiell matrise, som reagerer på temperaturvariasjoner. Jo lavere temperaturen er, jo mer kabelen blir varm og omvendt.

Men det er en betydelig nyanse som gjelder oppvarming av avløp med denne kabelen. Den største ulempen ved slike kabler er deres høye kostnader, så det er svært kostbart å installere en slik kabel for avløp. Hvorfor? Fordi om vinteren, vil omgivelsestemperaturen alltid falle under null. Det viser seg at kabelen vil jobbe døgnet rundt til maksimal strøm, og det vil praktisk talt ikke være noen mulighet for selvregulering. Som et resultat, når det gjelder funksjonalitet, kommer effekten av en slik kabel ned til en tradisjonell resistiv kabel, men du betalte bare for det flere ganger dyrere.

Likevel kan dette korrigeres dersom du i tillegg kjøper en justeringsenhet for styrken til innkommende strøm. Hvis du bytter en slik enhet med en temperatursensor, kan du selv justere varmekraften, avhengig av utetemperaturen, noe som gir deg spesielle muligheter.

Fungerer selvregulerende kabel:

• stor verdi. Mellommodeller hvis effekt er 15 W / m. vil koste deg fra 210 rubler for 1 mp;
• sikkerhet og pålitelighet;
• økonomi og enkelhet;
• Over tid vil polymerinnsatsen kollapse, da det har et visst antall driftssykluser. Etter det vil graden av strømgjennomføring reduseres betydelig.

Med tanke på alle faktorene som er nevnt ovenfor, kan du bestemme hvilken varmekabel som skal foretrekkes. Alt avhenger av deg og ditt ønske. Profesjonelle anbefaler å kombinere selvregulerende kabler med resistiv, så effektiviteten og kvaliteten på oppvarming vil øke. For eksempel kan resistive kabler brukes i takdelen, som har en konstant temperatur og effektivt oppvarmer overhenget fra snø og is. Men selvregulerende kabler kan monteres i dreneringssystemet i rennene.

Tips! Hvis vi snakker om beregning av kraft og strømforbruk av kabler, så er det best alternativ for motstandsdyktige modeller som har strøm på 18-22 W / m. Når du velger selvregulerende kabler, vær oppmerksom på modellene 15-30 W / m.

Tips! Vurder det faktum at dersom ditt dreneringssystem er laget av polymere materialer, er maksimal effekt av slike kabler 17 W / m. og ikke mer. Ellers er det fare for at dreneringen kan bli skadet av for høy varme.

Alt du trenger å gjøre er å beregne riktig mengde materiale og kjøpe det i butikken.

Komponenter av varmesystemet for drenering

Du bør vite at i tillegg til direkte varmekabler, inkluderer varmesystemet andre komponenter:

1. Festemidler for å fikse kablene på plass.
2. Kontrollpanel Denne enheten inkluderer: En trefasebryter, en beskyttelsesanordning for å slå av systemet med en følsomhet på 30 mA, en firepolet kontaktor, enpolet kretsbryter for hver fase, en bryter for termostatkretsen og en alarmlampe.
3. Distribusjonsnettverkskomponenter: strømkabler som tilfører varmekabler, signalkabler som kobler termostatens sensorer til kontrollpanelet, ledningsbokser og koblinger for å sikre tetthet på alle tilkoblinger.
4. Termostat. For å regulere driften av hele kabelsystemet for oppvarming kan to typer enheter brukes: en termostat direkte, som styrer systemet ved et gitt temperaturområde og en værstasjon. Forskjellen mellom værstasjonen er at i tillegg til det innstilte temperaturområdet, kan det styre tilstedeværelsen av nedbør og smelter på taket. I sammensetningen er det ikke bare en temperatursensor, men også en fuktighetsføler. Noen modeller har både en fuktighetsføler og en temperatursensor inne.

Saken er at når den konvensjonelle termostaten brukes i kabelsystemet, må du overvåke situasjonen: Hvis det er nedbør på taket, start systemet manuelt, og hvis de ikke er, slå av det. Takket være meteorologisk stasjon kan hele prosessarbeidet enkelt automatiseres, og enheten kan forsinkes for å slå av. Men fortsatt, hvis vi snakker om prisen, så er det mer lønnsomt å kjøpe termostater og gjøre alt arbeidet manuelt. La oss nå lære å montere et slikt system selv.

Teknologisk installasjon av varmesystemet

Til å begynne med, la oss se på hvilke soner varmekablene for vannavløpssystemet må legges. Dette er hovedsakelig steder hvor smeltevann kommer av, og områder der frost dannes. Hva er disse stedene:

1. Kasterne. Det er obligatorisk å legge varmekablene i kanalene i en eller flere strenger langs hele lengden.
2. Avløpsrør, eksos fra rennene. I tillegg er det nødvendig å styrke kratrene og utgangen av rørene, der isen ofte dannes. Vanligvis er to ledninger av kabel plassert i selve røret.
3. Endova tak. Kabelen legges opp og ned. Lengden er valgt minst 1 m fra begynnelsen av overhenget, men det anbefales å gjøre dette med 2/3 av dalenes totale lengde.

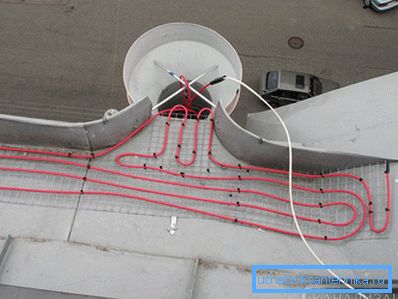

4. For å forhindre dannelsen av is og is på takets takkanter, blir ledningene stablet ved hjelp av "slange" -metoden. Denne ordningen inkluderer å legge en varmekabel langs kanten av taket. Det skal huskes på at på harde overflater avhenger et slanges trinn av mønsterets mangfold, og på myke tak, avhengig av kraften som kabelen gir per kvadratmeter. Høyden på en slik trekant er valgt slik at det ikke oppstår en kald sone på overflaten som er oppvarmet. Ellers kan det oppstå is på slike steder.
5. Kapelnik på linjen for separering av væsken. Det er nødvendig å feste en eller to tråder, avhengig av størrelse og utforming av dryppet.

Og nå la oss se nærmere på hvordan du skal utnytte kabelvarmesystemet drenering. Du må installere systemet i samsvar med følgende regler:

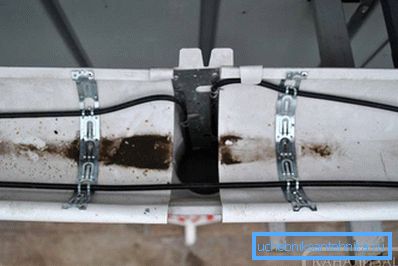

1. For å fikse varmekabelen i takrennen, bør du bruke et spesielt monteringsbånd. Ribbonstrimler, montert på tvers, hold kablene ordentlig på takrøret. Tape montering trinn for forskjellige kabler er forskjellig. For eksempel må en selvregulerende kabel festes i trinn på 50 cm, og en motstandskabel er 25 cm. Båndet er festet på rennen med nagler, og for å ikke tette tettheten, behandles disse stedene med tetningsmiddel.
2. I dreneringsrørene er kablene festet med monteringsbånd eller varmekrympeslanger. I tilfelle når rørets høyde er over 6 m, anbefales det at kabelen i tillegg tilkobles en metallkabel i en isolasjonsmantel for å overføre hele lasten til den.
3.
   I trakten og på enden av røret er varmekablene festet med samme monteringstape med nagler.
4. I takmaterialet må kabelen festes med festebånd på tetningsmidlet. Det er et annet alternativ: i et mykt tak oppstår festing på grunn av spesielle SLT-C-klips, som er festet med skruer eller negler til taket. Men det er en mulighet for at taket begynner å lekke, så alt må forsegles med silikonforseglingsmiddel. I metalltaket er slike klips festet til ribbenene.
5. Før du monterer elementene i varmesystemet, må du inspisere alle installasjonsstedene. De bør ikke være fremmedlegemer, skarpe kanter kan skade kabelen.
6. Kabelseksjonene skal kontrolleres for å overholde lengdevarmeområdet.
7. Hvis det ved kontrollen viser at kabelen er for lang eller ikke nok, må delen kuttes, fjernes eller legges til, dempes, utvides og festes.
8. Etter det er det nødvendig å installere installasjonsbokser, ring dem opp og beregne isolasjonsmotstanden til seksjonene.
9. Deretter er termostatsensorene montert, strøm- og signalkabler er lagt.
10. Neste trinn er installasjonen av kontrollpanelet.
11. Nå måles motstanden og strøm- og signalkablene ringer.
12. For pålitelighet er det nødvendig å teste om sikkerhetsenheten går ut.
13. Deretter forblir det bare å justere termostaten til ønsket temperaturområde og testkjøring hele systemet.

Det er alt, nå er avløp og takoverhenget oppvarmet, noe som gjør det mulig å løse problemet med frysing av vann på disse stedene, samt dannelsen av snø og ister. Vær forsiktig når du gjør alt arbeidet i høyden. Bruk en pålitelig trinnleder eller stillas.
