Varmesystem med tvungen sirkulasjon i et privat hus:

Hvordan kan et varmesystem installeres med tvungen sirkulasjon med egne hender? Hvilke spørsmål og problemer kan oppstå på ulike stadier av arbeidet? Hvordan velge en pumpe med ønsket kapasitet og rør med optimal diameter? I artikkelen vil vi prøve å svare på disse spørsmålene.

Valg av rør og radiatorer

La oss starte med valg av materialer, batterier og rørledningsstørrelser.

materialer

Vannoppvarming med tvungen sirkulasjon innebærer en autonom krets som ikke er relatert til sentralstrømmen.

Det bør avklares: vanligvis er kretsen koblet til kaldvannssystemet med en jumper for å fylle den med vann. Etter at kjølevæsken er fylt, er jumperen imidlertid lukket forsvarlig.

I så fall er varmeparametrene forutsigbare, stabile og sikre, selv for de mest sårbare moderne materialene:

• Trykket i kretsen holdes innenfor 1,5-2,5 kgf / cm2.
• Typiske forsynings- og returrørstemperaturer er 70/50 C.

Det beste valget for varmesystemet er polypropylen, forsterket med aluminiumsfolie. Forsterkning er nødvendig ikke så mye fra hensyn til styrke, men fordi den kompenserer for den høye koeffisienten av lineær ekspansjon av polypropylen under oppvarming. (Se også artikkelen Polypropylenrør: Funksjoner.)

Oppvarmingsanordningen, optimal for våre formål, - En aluminiumsdel radiator.

Årsakene?

• Det er et anstendig utseende, i tråd med hvilken som helst romdesign.

• Rimelig pris (fra 300 rubler per seksjon).
• Høy varmeavledning (ca. 200 watt per seksjon med 500 mm senter-til-pin-nippler).

dimensjoner

Det rimelige minimumet for den indre diameteren av rør av enhver type er:

Merk: Polypropylen er merket med en ytre diameter, som er ca. 5-7 mm større enn innerdiameteren. De angitte indre diametrene tilsvarer dimensjonene 20, 25 og 32 mm.

pumpe

utvalg

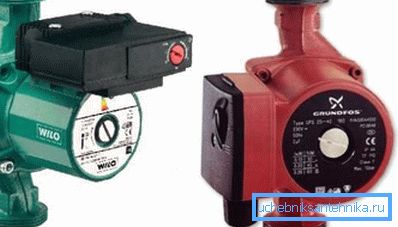

Hva skal være en pumpe til et varmesystem med tvungen sirkulasjon? Det opplagte valget er en enhet med våtrotor, lav hastighet og tillatt justering av ytelsen (trinn eller glatt). (Se også artikkelen Enkeltrørvarmesystem: funksjoner.)

De to hovedparametrene til en hvilken som helst pumpe er trykket skapt av det og dets ytelse ved den hydrauliske motstanden til kretsen som svarer til dette trykket.

Hvilke verdier skal stoppes?

1. Maksimal hydraulisk motstand av en krets av rimelig lengde - 1-2 meter. Følgelig, for et privat hus (hvis du selvfølgelig ikke bygger et palass der du skal være vertskap for internasjonale konferanser), er det nok med et trykk på 4 meter, typisk for de yngre enhetene til alle kjente produsenter.
2. Kapasiteten er valgt slik at hele kjølevæsken i kretsen passerer gjennom pumpen på ca. 20 minutter. (det vil si pumpens kapasitet i kubikkmeter i timen er lik tre ganger volumet av kjølevæsken).

For å beregne ytelsen er det også et alternativt skjema knyttet til varmeproduksjonen av kjelen eller kretsdelen.

Den reduserer til en formel av formen G = Q / (1,163 * Dt), hvor:

• G - ønsket ytelse i kubikkmeter i timen.
• Q er varmeeffekten av kjelen eller kretsen i kilowatt.
• 1.163 - gjennomsnittlig varmekapasitet av vann.
• Dt er delta-temperaturen mellom strømmen og returrøret. Ved standardverdier på 70/50 er det lett å beregne, det er lik 20.

Så, med en kjeleffekt på 36 kW, vil den rimelige minimumsytelsen være 36 / (1,163 * 20) = 1,55 m3 / time.

montering

Hvordan installere en pumpe med hendene i tvungen oppvarming av huset?

Generelt er det ikke så mange regler her.

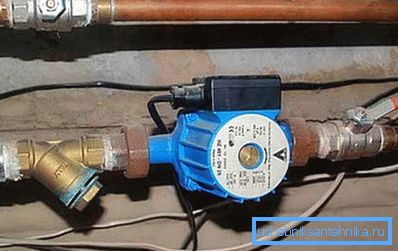

• En våtrotorpumpe er montert med en strengt horisontal akselposisjon.

• Siden funksjonen til kjøling av motoren og smøring av lagrene er tilordnet kjølevæsken, er pumpen ekstremt følsom for kvaliteten. Herfra - en mer viktig anbefaling: En varmekrets med tvungen sirkulasjon bør inkludere en sump (i den enkleste versjonen - et grovt filter), som er montert rett foran pumpen.
• Pumpen og filteret kuttes fra resten av kretsen med et par ventiler, noe som gjør det mulig å rense sumpen eller fjerne pumpen med minimal tap av kjølevæske.
• Når pumpen installeres i en krets som regelmessig opererer med naturlig sirkulasjon, blir en bypass med en diameter som er lik fyllingsdiameteren igjen mellom innbindingene til pumpen. Omløpet er utstyrt med en ballventil eller -ventil.

Tilleggsutstyr

I tillegg til slamepumpen må det varmeanlegget inneholde:

1. Ekspansjonstank. Den er plassert på et hvilket som helst punkt i konturen der det ikke er turbulens. Tankens volum skal være omtrent lik 10% av kretsens volum.

1. Trykkavlastningsventil for å hindre rørspredning når ekspansjonstanken overløper.
2. Trykkmåler for trykkregulering.
3. Automatisk luftventilasjon.
4. Luftventil (Mayevsky kraner eller konvensjonelle ventiler) i de øvre punktene i kretsen (inkludert i trafikkorker av radiatorer med lavere tilkobling).

ordninger

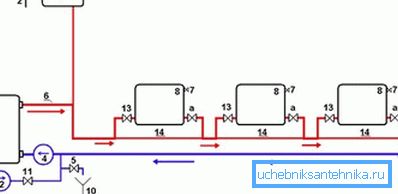

Det er klart at den spesifikke ordningen i varmesystemet med tvungen sirkulasjon bestemmes primært av husets konfigurasjon. Vi vil imidlertid som eksempler gi et par populære løsninger.

I dette diagrammet:

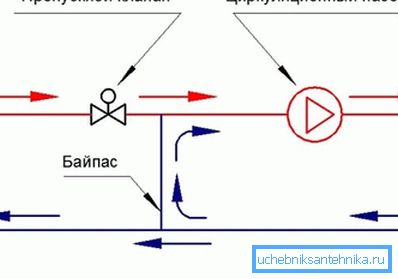

Denne ordningen er interessant fordi den lar deg lage en ekstra lavtemperaturkrets. For å redusere temperaturen benyttes en måling av vann fra en rett linje gjennom en termostat og resirkulering av returstrømmen.

konklusjon

Vi håper at materialet som foreslås til leseren, vil hjelpe ham med å designe sitt eget varmesystem. I vedlagte video kan du som vanlig finne tilleggsinformasjon. Lykke til!
