Vvs: installasjonsarbeid

I stort sett er den grunnleggende utformingen av vannfordelingen i landet, i et landhus eller i en leilighet helt annerledes, siden det i hvert fall er en kilde til varmt og kaldt vann, samt sanitæranlegg hvor rørene blir bragt. For tiden er slike ledninger i de fleste tilfeller laget av polypropylen.

Dette er et meget pålitelig materiale som tåler høye temperaturer (opptil 110 ° C), og er også lett og raskt sveiset med et spesielt loddejern. Du lærer hvordan du gjør dette i praksis, hvilke rør er nødvendig for dette, og i tillegg vil du bli presentert med en tematisk demonstrasjon av videoen i denne artikkelen.

Monteringsarbeid

materialer

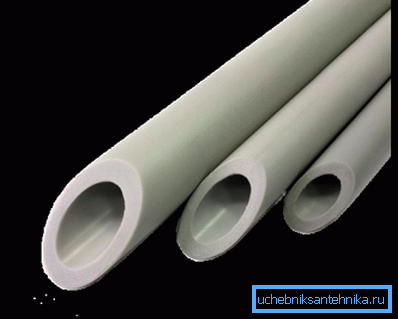

• PN-10. Den billigste PPR-pipe (PPR), denne PN-10-instruksjonen, tillater kun bruk av kaldt vann med en temperatur på ikke over 20 ° C og som ekstremt valg - opptil 45 ° C hvis arbeidstrykket ikke overstiger 1 MPa. Som regel. Rørleggere favoriserer ikke slikt rør, og foretrekker et tykkere materiale.
• PN-16. Et slikt rør brukes mye oftere, selv om det ikke har forsterkning, siden den tillatte driftstemperaturen kan være 60 ° C ved et nominelt trykk på 1,6 MPa. Slike materialer kan i enkelte tilfeller til og med brukes til tilførsel av varmt vann, men under forutsetning av at ledningene vil være under gipset, noe som ikke vil tillate dem å deformere.

• PN-20. Rørleggerrør av denne typen kalles ofte universell, da de kan brukes både for varmt og kaldt vannforsyningssystemer og til oppvarming. Arbeidstemperaturen er 95 ° C med konstant trykk opptil 2 MPa. Dette er mulig på grunn av forsterkningslaget, som kan være glassfiber, men oftere er det aluminiumsfolie.
• PN-25. Men røret med en slik merking kan brukes til installasjon av oppvarming i et privat hus eller i landet med egne hender der vanntemperaturen har en driftstemperatur på 95 ° C og kaster opptil 110 ° C, er mulig ved konstant trykk på opptil 2,5 MPa. Dette er mulig på grunn av tykkelsen av veggene og nærmere plassering av det forsterkende laget til overflaten, men under installasjon skaper det visse ulemper (stripping av folien med en barbermaskin).

Tabell over tekniske parametere PN-10 og PN-20

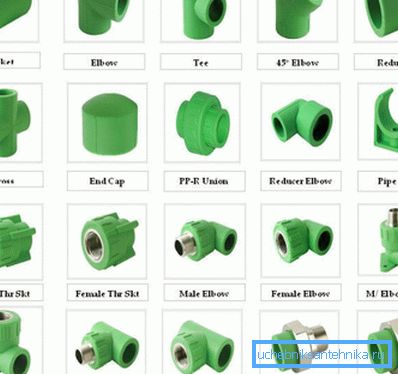

For docking, sving eller flytting til et annet plan av polypropylenrøret når du installerer det i huset, i landet eller i leiligheten med egne hender, brukes spesielle PPR-gjengede, loddede og kombinerte beslag. Disse enhetene tillater deg også å lage avkobling med rør med forskjellige diametre, for eksempel når du skifter fra en tykkere stigerør til horisontal ledninger.

Merk. For sveising av polypropylenrør brukes tre typer elektriske loddejern - xiphoid, skive og rør. Teknisk sett er det ingen forskjell mellom dem når man installerer et vannforsyningssystem, men i de to første typene brukes par dyser, og for de sistnevnte er de ikke oppparrede. Alle dyser er laget av aluminiumslegering, men de høyere kvalitetene har et Teflon belegg, som beskytter smeltet polypropylen fra å stikke.

Sveising arbeid

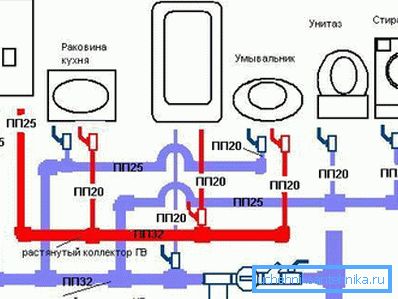

La oss begynne med det faktum at utformingen av vannrør i en leilighet, i et badhus eller i landet begynner med et oppslag, det vil si at du må finne ut nøyaktig hvor og hvor høyt et bestemt bad vil være og markere dem med kritt eller teknisk blyant . Dette gir deg mulighet til å beregne den nødvendige PPR-metriske beregningen, samt type og omtrentlig antall gjengede, loddede og kombinerte (reduksjons) beslag som er nødvendige for docking og bøyninger.

Vi sier omtrentlig antall, da bare gjengede beslag kan beregnes nøyaktig for utgang til forskjellige VVS-armaturer, men antall beslag (tees, vinkler, koblinger, bypasser og plugger) kan alltid variere. Derfor kjøpes de med en liten margin.

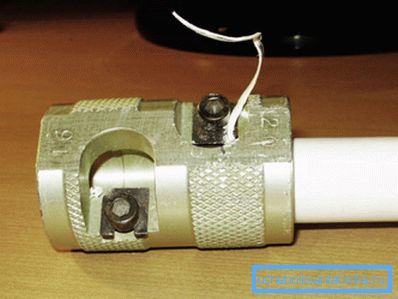

Avhengig av hvilken linje du kjører (varm eller kald), kan merkingen av polypropylenrøret også endre seg. For eksempel kan du legge tilførsel av varmt vann fra en elektrisk kjele eller gasskolonne med et PN-25-rør, men i dette tilfellet, før sveisearbeidet, må enden behandles med en barbermaskin.

Denne enheten minner noe om en pennespisser, bare i dette tilfellet skyter du ikke et tre, men et SPR-lag og aluminiumsfolie, og eksponerer det indre SPR-laget for lodding.

Hvis du vil sveise polypropylen i en leilighet eller i et privat hus med hendene ved romtemperatur, må du varme loddejernet til 280-290 ° C, og hvis det er kaldt, sett termostaten til full kapasitet - vanligvis er det 300 ° C.

Det monteres en montering på den varme dysen fra den tynne siden (den legges på den), og et rør settes inn i den tykkere delen - retensjonstiden er 5-6 sekunder, slik at strømningshastigheten varmes opp godt og gir tilstrekkelig vedheft. Deretter må begge elementene fjernes samtidig og kobles til samme holdetid.

Sveiseparametre for SPR-rør

Under sveisearbeid er det svært viktig å holde seg fast på loddedybden - dette er avstanden som røret går inn i beslaget. Vær oppmerksom på bordet, som ligger litt høyere og, i henhold til diameteren, kan du sette et merke på enden med en blyant eller en markør - over tid trenger du ikke tagger. Opplevelsen lar deg holde seg til ønsket avstand automatisk.

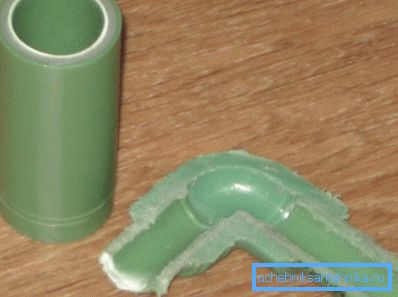

Faktum er at hvis røret trenger inn i monteringen dypere enn den angitte avstanden, blokkerer den delvis eller til og med helt passasjen, noe som betyr at denne noden må kuttes og på plass ved hjelp av rørkoblinger til lodding en ny.

Du kan sveise alle knutepunktene separat i huset eller i leiligheten med polypropylen, det vil si at du kan lodde hver ledd direkte på operasjonsstedet, men dette er svært ubeleilig, siden selve veggen vil forstyrre deg, samt forskjellige svinger, projeksjoner, så videre.

Derfor er det best å sveise enhetene i hele blokker separat, som vist på toppbildet, og koble dem deretter på bruksstedet (gulv, vegg, tak). Ikke glem at hvert rørparti må måles nøye, og hver montering må sveises i den vinkelen der den skal brukes.

Merk. Polypropylen kan monteres på veggen som skal festes med plast eller metallbeslag. Men det er best å gjøre skjult installasjon, under gips eller rammeforing, fordi PPR ikke er utsatt for korrosjon og vil tjene i mange år.

konklusjon

Hvis du har de nødvendige verktøyene - et målebånd, saks og loddejern, så kan du alltid gjøre ledningsnettverk eller varme i eget hus eller leilighet med egne hender. Men samtidig er det veldig ønskelig å ha en partner som kan holde den sveisede blokken i riktig posisjon i riktig øyeblikk.
