Vvs-rør: materialer, dimensjoner og installasjonsmetoder

Emnet for denne artikkelen er typene rørleggerrør og koblinger. Vi må finne ut hvilke metall- og plastrørledningssystemer som brukes, hvordan de er koblet til hverandre og rørleggerarbeid. I tillegg finner vi ut hvilke diametre som er typiske for visse kommunikasjoner.

Materialer og omfang

For å begynne å finne ut hvilke rør for rørleggerarbeid som kan brukes og til hvilke formål.

Trykkvannsrør og varmesystemer

• Svart stål mister fortsatt ikke bakken i sentralvarmesystemer. Dens styrke er et klart pluss; Begrenset korrosjonsbestandighet kompenseres av fravær av luft i hele året.

Vær oppmerksom på! Alas, men det faktum at oppvarmingsrørene ikke skal dumpes til sommeren - kun i teorien. I praksis er årets varme tid på tide for reparasjoner, og de uunngåelige lekkasjer mellom seksjonene av støpejerns radiatorene tvinger noen ganger systemet til å renne.

• Galvanisering er berøvet den største ulempen ved svart stål.. Det er imidlertid en nyanse her: sinklaget er ødelagt på sveisene. Korrosjonsbestandig oppvarming eller vannforsyning vil bare være hvis den er fullt montert på trådene.

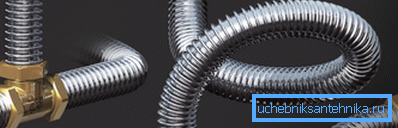

• Den korrugerte rustfrie stål har den høyeste strekkfastheten, er motstandsdyktig mot korrosjon, aggressiv media og er uten hovedutjevning av tidligere løsninger - arbeidsintensiteten ved installasjon med trådskæring eller sveising. Fleksible korrugerte rør bøyer med en radius lik diameteren. Den eneste ulempen er den relativt høye prisen (for 15 mm - fra 170 rubler per lineær meter).

• Metall-plast brukt i gulvvarmesystemer, autonom oppvarming og vannforsyning (varmt og kaldt). I DH kan den også brukes; Dette materialet har imidlertid blitt alvorlig (og ufortjent) skadet av rykte av komprimeringsbeslag for rør, som med visse feil i installasjonen begynner å strømme gjennom flere varme- og kjølesykluser. Røret består av to lag tverrbundet polyetylen med et aluminiumrør mellom dem.

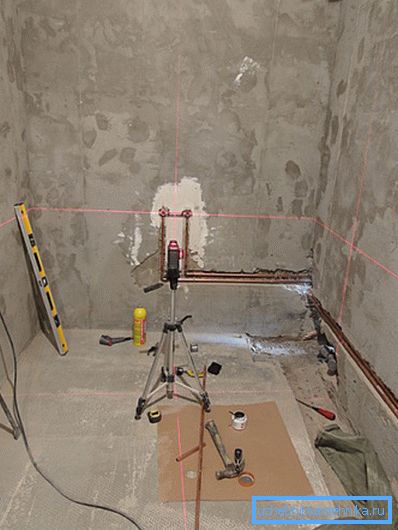

• Kobbervannsrør kan brukes i alle typer varme- og vannforsyningssystemer. Dette er ikke en billig, men ekstremt holdbar løsning.

• Polypropylen er derimot attraktivt for lave kostnader.. Polypropylen rørleggerarbeid er minst et halvt århundre og lider ikke av overvekst av mineralske sedimenter; Erosjonen av den indre overflaten av suspendert hard plast er heller ikke forferdelig.

Viktig: I varmtvannsforsyning og oppvarming er polypropylen brukt, forsterket med aluminiumsfolie eller hakket glassfiber (fiber). Forsterkning øker strekkfastheten og reduserer signifikant forlengelsen av polymerrørledningen under oppvarming.

• Polyetylen brukes kun og utelukkende til kaldt vann.. Arbeidstemperaturen på denne plasten er begrenset til 40 grader.
• Tverrbundet polyetylen er imidlertid fundamentalt forskjellig fra det ved økt styrke og varmebestandighet.. Koblinger mellom polymermolekyler forandrer sine fysiske egenskaper, slik at de kan brukes i alle varmesystemer og varmtvannskretser. Fleksibiliteten til rørene gjør dem svært populære med kollektor ledninger.

avløp

Listen over materialer som brukes til kloaksystemer, er merkbart mindre.

• Støpejern har nå mistet sin tidligere popularitet. Årsakene - den høye kostnaden, den store massen og ekstremt tidkrevende installasjonen med printhingstikk. Det eneste argumentet for støpejern er dets akustiske egenskaper: Massive vegger absorberer støy, noe som er svært nyttig ved en stigning i en leilighet.
• VVS-PVC-rør, tvert imot, på toppen av populariteten. Lav vekt, enkel installasjon og enkel skjæring tillot det å presse konkurrerende løsninger på dagens marked.
• Polypropylen brukes her. Det er enda lettere enn polyvinylklorid, har større hardhet og, viktigst, varmebestandighet. Driftstemperaturen på polypropylenavløpssystemet er opptil 90 grader versus 60 for PVC.

• Polyetylen brukes mye sjeldnere - nettopp på grunn av lav arbeidstemperatur. Dens fordel er lydløshet: Tykke og ekstremt elastiske vegger slokker lydene ikke mye verre enn støpejern.

montering

Hvordan gjør installasjonen av rørleggerarør det i deg selv i hvert av de oppførte tilfellene?

VVS, oppvarming

avløp

terminologi

Noen vilkår er sannsynligvis uvanlige for lesere langt fra rørleggerarbeid og må derfor kommenteres.

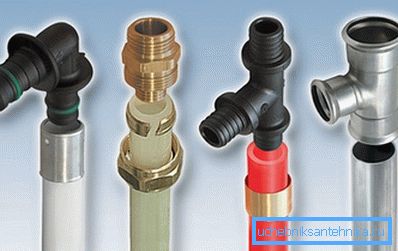

• Komprimeringsbeslaget presser enten røret med en gummi- eller silikonforsegling når du sperrer en låsemutter med et konisk indre tverrsnitt, eller trykker selve røret på dysen ved hjelp av en splittring (i tilfelle av mykt kobber og metallplast).

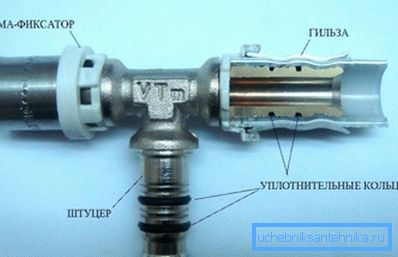

• Trykket monterer på en pålitelig måte metallplastrøret på beslaget med et par gummiringer når man klemmer i rustfritt stålforinger med spesielle tanger.

• Push-fit (fra engelskspråket push-push) er fast når du trykker på. Stramhet er også gitt her med gummiringer, mens fikseringen er en fjærring av rustfritt stål med føtter som peker innover.

Ved sveising av polypropylen smelter et lavtemperatur loddejern innvendig overflate av koblingsbeslaget og rørets ytre overflate; da delene blir kombinert og etter kjøling blir de en.

Romsveising av polyetylenrørledninger ligner på samme måte.

• Elektrofusjonsmonteringen inneholder en varmespole. Ved å mate det, kan du tvinge det til å varme opp polyetylen til smeltepunktet og for å oppnå pålitelig sveising av delene.

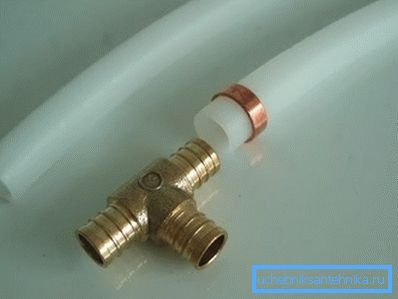

• Tverrbundet polyetylen har et mekanisk minne og etter å strekke rørenden med et spesielt verktøy, går det raskt tilbake til sin opprinnelige diameter, og komprimerer beslaget inn i den. Slitt på toppen av ermet gir ytterligere fiksering.
• De gjengede forbindelsene til stålrørledninger er laget av støpejern og messingbeslag; tråder er forseglet med lin (ofte med fargestoff) eller polymere materialer.

Viktig: det er på trådene at ulike rørleggerhåndverk vanligvis monteres fra rørleggerarør - bordlamper, gulvlamper, bord, etc. Etter maleri ser disse morsomme designene ut til å være ganske presentable.

dimensjoner

La oss nevne noen interessante fakta på en eller annen måte knyttet til rørledningens diametre til forskjellige formål.

• Både selgere og tekniske forfattere indikerer ofte rørledningens dimensjoner av rør i tommer. Det er på en eller annen måte en hyllest til tradisjonen: Det er på engelsk tommer at diametrene til rørtrådene måles. Instruksjoner for konvertering til målesystemet vi er vant til er enkle: Bare multipliser størrelsen med 25,4 - og vi får størrelsen i millimeter.

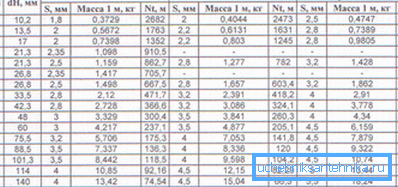

• Forvirringen slutter ikke der. For stålrør er hovedparameteren ikke den eksterne eller indre diameteren, men den betingede passasjen (DU). Som regel er det nær den indre diameteren, men er ikke lik den og indikerer bare muligheten for å bruke den riktige størrelsen på rørtråder for å koble elementene i denne rørledningen.

• Dimensjonene av plastrør av alle typer er indikert i metriske systemet. Som regel er de betegnet av ytre diameter; For å beregne det indre tverrsnittet, må du vite veggtykkelsen.

Hvilke dimensjoner er relevante for oppvarming og vannforsyningssystemer?

• Kaldtvanns- og varmtvannsforsyningsliner har en diameter på 15-20 mm.
• Leder til radiatoren - 20 - 25 mm.
• Vann og oppvarming stigerør - 25 - 32 mm.
• 40 - 65 mm - diameteren på flasken av oppvarming og vann.
• Et rørleggerør på 75 mm og over brukes til montering av heisaggregater og vannmåler som gir oppvarming, varmtvannsforsyning og kaldvannsforsyning til boligblokker.

Dimensjonene av rørleggerrør - PVC, polypropylen, polyetylen og støpejern - for kloakk er valgt med tanke på muligheten for utladning av salv.

• Et rørleggerør på 50 mm brukes til å koble til alle apparater bortsett fra toalettet.

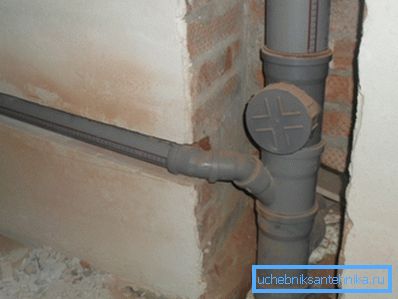

• 110 mm - en typisk del av avløp fra toalettet og kloakkrør.

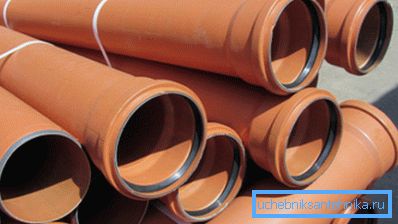

• 150 og over - størrelsen på frigjøringen til brønnen og avløpsseksjonene mellom brønnene.

konklusjon

Vi håper at vår noe overfladiske gjennomgang av eksisterende løsninger vil være nyttig for leseren. Som alltid inneholder videoen i denne artikkelen ytterligere tematisk informasjon. Lykke til!
