Ytre rørdiameter - alt du trenger å vite om størrelser

Når det gjelder utforming av avløpsanlegg, varme og vannforsyning, kan en av de viktigste oppgavene kalles det riktige valget av rørledningen. Dette refererer ikke bare til materialet, men også til dets størrelse, særlig rørets ytterdiameter.

Hva påvirker størrelsen

Hovedoppgaven til en rørledning er transport av flytende (gass), slik at du kort kan beskrive prinsippene for drift av ethvert system i huset (kloakk, oppvarming, gassrørledning, ventilasjon, etc.). Følgelig er hovedkriteriet for effektiviteten av sitt arbeid gjennomstrømning, dvs. mengden væske eller gass som passerer gjennom seksjonen per tidsenhet.

På planleggingsstadiet tar vanligvis hensyn til rørets ytre og indre diameter. Intern innflytelse direkte på gjennomstrømning, og forskjellen mellom ekstern og intern kan bedømmes på veggtykkelsen, og dermed på styrken.

Dette er spesielt viktig når du designer varmesystemer, rørleggerarbeid, fordi de jobber i trykkmodus. Hvis du prøver å spare på og bruke rørledningen for kaldt vann i varmesystemet, må det i nærmeste fremtid endres.

Ved første øyekast bør det ikke oppstå problemer, det er nok bare å være oppmerksom på merkingen. I virkeligheten er det ganske mange fallgruver i denne saken, fordi ikke metriske, men tommestørrelsesbetegnelsen brukes ofte.

Funksjoner av diameter betegnelse

I tillegg til dimensjonene angitt i de vanlige millimeter eller tommer, er begrepet nominell diameter også brukt - med andre ord størrelsen på lumen. Således, uskyldig ved første øyekast, inngangen i form av den ytre diameteren av røret Du25, utfører i utgangspunktet en feil, fordi akronymet DU er brukt utelukkende som en intern dimensjon.

Det samme gjelder betegnelsen av den ytre diameteren til røret Du32, i dette tilfellet må enten prefikset "Do" eller ordet ytre fjernes. Ellers kan butikken bruke mer enn en time til å prøve å finne en ikke-eksisterende størrelse.

Vær oppmerksom på! Ved å bruke verdien av Du kan du omtrent estimere gjennomstrømningen. I utgangspunktet blir de valgt slik at hver neste verdi gir en økning i gjennomstrømning med en mengde fra 60% til 100%.

Når du arbeider med forskjellige materialer, for eksempel når du erstatter en del av det gamle støpejerns kloakkanlegget til plast. Instruksjoner for implementering av VVS-arbeid, som regel, fokuserer på teknologi, uten å være spesielt oppmerksom på valg av standardstørrelser. Problemer med forskjellige nummersystemer kan oppstå selv blant erfarne håndverkere.

Polypropylenrør

Den kan brukes til installasjon av varmesystemer og rørleggerarbeid. Som regel velges en størrelse i området fra 20 til 110 mm, selv om sistnevnte praktisk talt ikke brukes i private hjem. Parametrene til ferdigproduktet må overholde GOST R 52134-2003.

Når du velger å ta hensyn til den ytre diameteren av polypropylenrørene. Faktum er at veggtykkelsen varierer avhengig av merkevaren. Så, for merkevaren PN10, vil ytre diameter 32 svare til innerdiameteren - 26,0 mm. Og for merkevaren PN20, ved å øke veggtykkelsen, vil DN synke til 21,2 millimeter.

Når du velger det, er det viktig å ikke forveksle eksterne og interne dimensjoner. Så, hvis spørsmålet er om rørdiameteren er 32 mm ekstern eller intern, så er det mest sannsynlig en ekstern. Tross alt eksisterer Du 32 bare ikke, den nærmeste verdien er 32,6.

Vær oppmerksom på! Hvis alt arbeidet er gjort for hånd, er det bedre at alle elementene er fra samme produsent og fra samme batch. På grunn av disse eksterne og interne parametrene vil nøyaktig matche hverandre.

Du kan oppgi gjennomsnittlig data på de vanligste PP-rørene. Så, for installasjon av oppvarming er oftest brukt i størrelsesområdet 20 - 32 mm. varmeledningens tykkelse overstiger sjelden 50 mm. (Se også artikkelen Typer av kloakkrør og tilkoblinger: funksjoner.)

Stål og støpejern rør

Innenfor rammen av en artikkel er det ganske enkelt umulig å nevne alle rammestørrelser, siden det er hundrevis av dem, og de varierer også avhengig av produksjonsmåten:

• varmvalset rørledning. Standard GOST 8732-78 sier at ytre diameter av stålrør produsert av denne teknologien varierer i området 20 - 550 mm (ca. 70 standardstørrelser). Hvis vi også tar hensyn til det interne, kan du velge flere hundre om ikke tusenvis av størrelser, fordi du også må ta hensyn til tykkelsen på veggen.

• kald utleie. GOST 8734-75 identifiserer mer enn 70 størrelser, og situasjonen er den samme som med varmvalsede analoger, det vil si at veggtykkelsen varierer over et bredt spekter.

Å huske hele spekteret er selvsagt ikke nødvendig. Nok å navigere i det minste i de vanligste størrelsene. Det er godt å huske, for eksempel, den indre og ytre diameter av stålrør, som brukes til å organisere vannforsyningen.

Men det viktigste mysteriet for mange er dekoding av tomme betegnelser. Dette er spesielt viktig hvis forbindelsen er gjenget, selv om en liten feilstilling ikke tillater deg å lage en forseglet ledd, kan det i fremtiden føre til lekkasjer.

Å vite merkingen i tommer, kan man dømme diameteren på tråden og DN. Den ytre diameteren av røret 3 4 indikerer således at Du er 20 mm, gjenget - 25,9 - 26,2.

Når det gjelder støpejern, er alt mye enklere, med 3 hovedstørrelser - 150, 100 og 50 mm. Samtidig er hovedkriteriet betinget passasje, det vil si rørledningen du. I hverdagen brukes støpejern til å organisere avfallshåndtering, som regel er standardstørrelsen 100 eller 150 mm.

VGP rørledning

Forkortelsen VGP står for vannrørledning. Stål brukes til produksjon, og det kan ikke bare brukes som rør for ekstern rørlegger, men også for å legge en gassrørledning.

Det komplette spekteret av stål VGP-rørledning bestemmes av standard GOST 3262-75. Betegnelsen betyr intern, eller heller Du, mens du vet tykkelsen på veggen, er det mulig å beregne tykkelsen på rørledningen. Dermed betyr betegnelsen til VGP Du15 at Du er lik 15 mm.

Den ytre diameteren på stålrøret 22 mm lar deg sammenligne den med VGP Du15, fordi tykkelsen er 21,3 mm. Men samtidig har den elektromagnetiske analogen en mye større klaring (fra 18 til 20 mm, avhengig av veggtykkelsen). Denne forskjellen skyldes driftsforholdene til systemet.

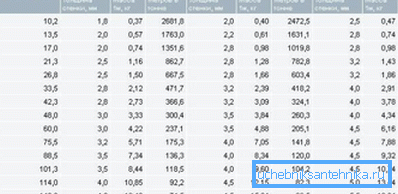

Separat er det verdt å vurdere tomme betegnelser for AIV-rørledninger. Her er forholdet mellom dimensjonene som følger.

Den ytre diameteren av VGP-røret avhenger av veggtykkelsen, den er produsert i 3 versjoner:

• lys;
• felles;
• forsterket.

For eksempel, når Du 40 i området indikerer Dn 48,0 mm. Veggtykkelsen varierer fra 3,0 (lettvektsversjon) til 4,0 mm (forsterket versjon). Forsterket versjon brukes til systemer som opererer under høyt trykk.

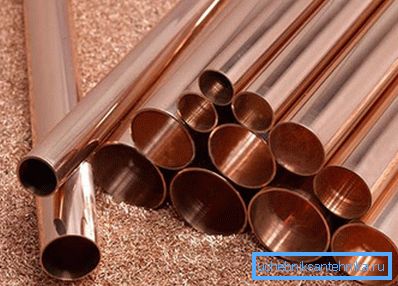

Kobberrør

Til tross for populariteten til plast, er kobber fortsatt brukt til å organisere rørleggerarbeid og varmeanlegg (selv om prisen er høyere). Når det gjelder betegnelse av dimensjoner, kan du støte på bruken av både tomme og metriske tallsystemer. Når det gjelder standarden, er produktet gitt i GOST 617-2006.

Den nye standarden legger sine spill på metrisk betegnelse av dimensjoner, for eksempel er den gamle 3/8 tommers betegnelsen erstattet av to størrelser (6 og 7 mm). Generelt gir bare kaldvalsede produkter omtrent 70 - 80 standardstørrelser, og dette hvis bare tykkelse er tatt i betraktning.

Når du velger riktig rørledning, kan du støte på følgende størrelsesbetegnelser:

• tomme. I dette tilfellet er betegnelsen for eksempel? tommer vil bare indikere den ytre størrelsen;
• brøk. I 14/12 innspillingsformatet viser tallet 14 den ytre diameteren og 12 indikerer den indre diameteren;
• fraksjonal som indikerer veggtykkelsen, for eksempel 14/1. I dette tilfellet indikerer tallet 14 Dn og 1 - veggtykkelse.

Oppsummering

Innenfor rammen av en artikkel er det vanskelig å dekke alle detaljer om merking av rørvalsede produkter. Likevel vil den foreslåtte informasjonen bidra til å navigere når du velger riktig rørledning, noe som betyr at risikoen for lekkasje vil bli minimert.

Videoen i denne artikkelen viser et eksempel på diametervalg basert på driftsforholdene til rørledningen.
