Hvordan bøye et profilrør

Utviklingen av produksjonsteknologi har muliggjort fremveksten av mange brukervennlige materialer som letter implementeringen av mange typer arbeid. Profilrør er et godt eksempel på et slikt materiale. De kan brukes til å lage en rekke rammestrukturer. Rør er tilgjengelig og praktisk i arbeid. Imidlertid er det noen ganger behov for bøyning, og det kan være noen problemer. I denne forbindelse vurderer vi hvordan du skal bøye profilrøret.

Først må du gi en generell beskrivelse av problemet og skissere en omtrentlig vektor av søk etter løsningen. Så er de største vanskelighetene i bøyemetallformede rør at under utførelse av oppgaven, skjer kanten i standardmetoder og røret mister sin styrkeegenskaper. Men veien er ikke engang en.

Rørbøyere

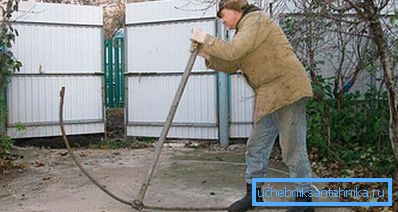

Som et eksempel på den vanligste metoden for å bøye et profilrør er bruken av spesielle enheter kalt pipe benders. Disse enhetene kan ha en annen konstruksjon og settes i bevegelse av en persons fysiske innsats, eller de kan være elektriske. Operasjonsprinsippet er lik. Røret settes inn i enheten og er bøyd under påvirkning av elementer.

For eksempel er det en modell hvis operasjonsprinsipp er basert på rotasjon av flere ruller. To av dem er festet horisontalt, og den tredje beveger seg vertikalt. Røret er lagt på horisontale ruller og presset mot den tredje fra toppen. Deretter roterer rullene (ved håndtaket eller den elektriske motoren) og røret, som passerer hele lengden mellom dem, får en liten bøyning. Deretter trykkes den øvre valsen fremdeles, og prosedyren gjentas. Røret er således bøyd til ønsket radius. Jeg må si at denne metoden er den enkleste og sikreste, og rørbenderen kan gjøres for hånd.

Folkemetoder

Deretter bør du vurdere flere måter å bøye profilrøret på etter folkemetoder.

bulgarian

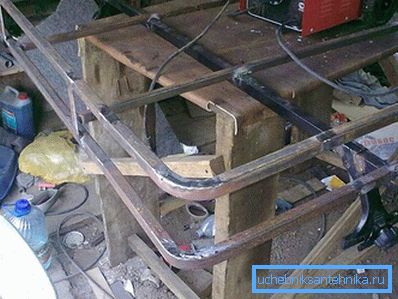

Den første av disse kan betraktes som en variant ved hjelp av en vinkelsliper, og i allsidig "grinder" med en installert skjæreplate for metall. Essensen av metoden ligger i det faktum at langs hele rørets lengde utføres en rekke kutt, omtrent en tredjedel av tykkelsen av rørseksjonen. Videre, ved å bruke en hvilken som helst stasjonær gjenstand som vekt, bøyes røret til ønsket diameter. Formet på utsiden av bøyningen, blir hullene sveiset ved hjelp av elektrisk sveising, og sømene renses. Metoden er mer arbeidskrevende enn den som er beskrevet ovenfor, og kan knapt brukes til fremstilling av dekorative deler, men det er realistisk å bøye røret på denne måten, og om nødvendig kan det brukes.

vår

En annen populær metode for rørbøyning uten rørbender er bruken av en fjær. Den kan være laget av ståltråd ved hjelp av et profilrør, hvis ytre tverrsnitt er noe mindre enn det bøyde indre tverrsnitt. Ledningen er bøyd inn i våren og satt inn i røret. Deretter oppvarmes røret med en blowtorch før du får en karakteristisk skala og er bøyd over stoppet, for eksempel en gammel bilhjulskive. Om nødvendig kan oppvarmingen utføres flere ganger. Våren innsiden vil skape en viss motstand, og ansiktene vil ikke hale. For at fjæren skal trekkes ut, kan et segment av samme ledning festes til en av kantene. Det er uønsket å ta tauet, fordi det under påvirkning av oppvarming kan brenne ut og fjæren kan ikke trekkes ut. Situasjonen er ikke kritisk, men hvis du trenger å bøye mer enn ett rør, vil du neppe vil lage en andre vår. Metoden krever også innsats, men er gyldig og kan brukes.

Oppvarming

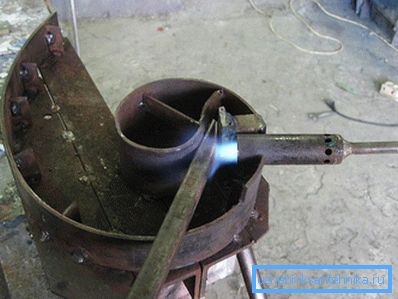

Røret kan også bøyes i henhold til en tidligere fremstilt form. For å lette prosessen med bøyning ved oppvarming av røret med en kutter eller en lommelykt.

is

Et annet alternativ for å bøye profilrøret hjemme er å bruke is. Metoden er som følger - den ene enden av røret er tilstoppet med en stopper laget av for eksempel av tre, hvorpå vannet helles innvendig. Den andre enden av røret er likestilt lukket, og røret er igjen for en stund i kulde. Som referansepunkt kan du legge ved siden av beholderen med vann. Vann under frysing har en tendens til å utvide seg, og derfor vil internt trykk på veggene tillate å unngå rynker av kanten. Metoden, ærlig talt, er veldig eksotisk, og kan knapt brukes i tilfelle når en vakker og jevn bøyning trengs, men hvis det ikke er noe annet alternativ, så vil det gjøre.

Hver av disse oppgavene har sine fordeler og ulemper, men den fungerer og kan brukes.

video

Denne videoen viser hvordan du kan bøye profilrørene ved 90 grader i en spesialdesignet maskin:

Slike rørbender kan enkelt gjøres for hånd:
