Installasjon av avløpsvannmålere

Å tilby boliger med ingeniørkommunikasjon er et viktig aspekt ved å øke levestandarden. Å leve i et individuelt hus preges av et høyt vannforbruk for husholdningsbehov uten etterfølgende bortskaffelse: vanning av hagen, hagen, vannforbruk av mennesker og dyr, etc. For ikke å betale for avløpsvann for vannforbruket er det nødvendig å installere kloakkmåler. Telleren vil vise at mye mindre vann faktisk slippes ut i kloakksystemet enn det går inn i huset.

Avløpsvannmåleren er en høyteknologisk enhet som har elektroniske komponenter i sin konstruksjon og sikrer nøyaktige og pålitelige målinger. Utformingen av instrumentbase og instrumentaggregater gjør det mulig å arbeide i kjemisk aggressive miljøer uten tap av pålitelighet og nøyaktighet av målingene.

Hvordan fungerer de?

Avløpsmålere er delt inn i følgende typer, avhengig av hvilket operasjonsprinsipp som ligger til grunn for deres arbeid:

• ultralyd;
• elektromagnetisk;
• spak-pendel.

Ifølge målemetoden er avløpsmålerinnretninger delt inn i to typer:

• Regnskap for nivået av strøm av avløp i røret. Mengden av avløpsvann bestemmes avhengig av kanalens størrelse.
• Regnskap for strømningshastighet sammen med strømningsnivået for avløpet i røret. Mengden av avløp bestemmes av "området hastighet" prinsippet.

Ultralyd tellere

Høy presisjon enheter designet for å måle mengden av flytende avløpsvann. Målinger gjøres ved hjelp av sensorer ved hjelp av kvadrathastighetsmetoden, som enkelt kan installeres i samleren. Brukes i åpne kanaler, selvflytende systemer, ikke-trykkledninger, i industrien for kommersiell regnskap. Ved montering av enheter med hydrostatiske sensorer, i tillegg til å overvåke utslippsmengder, overvåkes fyllingen av kloakknettverket.

Installasjon utføres i rørledningen eller kanalene uten å utføre ytterligere byggverk.

Operasjonen av ultralydsensorer er basert på måling av forskjellen i tiden for passasje av ultralydsoscillasjoner i strømningsretningen av fluidet og mot den. Sensorer (piezoelektriske transducere) er montert på måleseksjonen som initierer eksitering av disse pulser.

Ultralydssensoren er installert i en vinkel i forhold til strømningsdelen. Hastigheten kan måles med en eller to stråler med ultralydsvibrasjoner. Sensorene fungerer vekselvis, først som emitter, og deretter som mottaker. Bevegelsen av væske forårsaker en forandring i tiden for full forplantning av signaler langs strømmen og mot den. Basert på mottatte signaler bestemmes hastigheten og volumet av avløpet i rørledningen.

Fordelene ved utstyr av denne typen ligger i deres allsidighet, muligheten for installasjon i rørledninger av en hvilken som helst geometri med en diameter på opptil 9 m. Målinger forekommer i hvilken som helst strømningsretning. Byggingen av ekstra brønner eller målekamre for installasjon av enheten er ikke nødvendig.

Ulempene ved innretninger inkluderer behovet for konstant rengjøring av sensorer. Heterogenitet av avløp, tilstedeværelse av bobler, suspensjoner reduserer påliteligheten av indikatorer. Målefeilen når 5%.

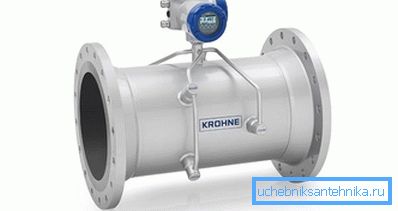

Elektromagnetisk prinsipp

Disse er enkle, men pålitelige instrumenter for å måle volumet av avløpsvann, inkludert ubehandlet. Påfør på tyngdekraft og trykkavløpssystemer, forutsatt at trykket i trykkavløpet ikke overstiger 40 bar.

Prinsippet for drift av strømningsmåler er basert på måling av elektromotorisk kraft (EMF), som forekommer i avløpsvann når det går gjennom et kunstig magnetfelt. Strømningshastigheten er direkte proporsjonal med den resulterende emf, som omdannes til et signal som er matet til skjermens styreenhet. Måling av avfallsmengder er kun mulig dersom de driver en elektrisk strøm, siden instrumentets virkemåte er basert på Faradays lov (magnetisk induksjon). Væsken som passerer gjennom magnetfeltet virker som en bevegelig kjerne. Det starter en elektrisk strøm, avhengig av hastigheten på bevegelsen av avløpet.

Fordelen med elektromagnetiske enheter ligger i deres allsidighet, de lar deg måle alle typer flytende avfall som utfører elektrisk strøm, inkludert ubehandlede avløp. Enheter viser konsistent data med høy presisjon, underlagt tilgjengeligheten av et selvrensende elektrodesystem.

Tips! Ulempene inkluderer ustabil drift i nærvær av sterk elektromagnetisk forstyrrelse. Kostnaden for strømningsmåler avhenger av rørets eller kanalens diameter, da ytelsen til primæromformeren alltid skal være fullstendig boring.

Lever-Pendul Måle Lager

Omfang av enheter - Frittflytende åpne og lukkede avløpskanaler. Operasjonsprinsippet er å måle nivået og gjennomsnittlig strømningshastighet. Målinger utføres kontinuerlig. Kanaldimensjoner, informasjon om strømverdienes nåværende verdi, gjør det mulig å beregne nåverdien av det tverrgående tverrsnittsarealet av avløpet. Volumet av avløpsvann er definert som produktet av strømmen av avløpsvann per måleenhet. Enhetenes ytelse er definert som produktet av strømningsdelen ved sin hastighet.

Enheten er en anordning med en spak som er festet på aksen, på hvilken en sfærisk float er fastfestet. Ved den andre enden av spaken er sensoren til avbøyningsvinkelen av spaken i forhold til vertikal til horisontal linje installert. I mangel av aksjer er spaken i vertikal stilling. I nærvær av avløpsvann stiger eller faller, endrer vi hellingsvinkelen avhengig av utslippsnivået i røret. Gjennom indikasjonene på hellingsvinkelen bestemmes av nivået av kloakk.

For å måle hastigheten, brukes en annen knute, som er et roterende blad laget av rustfritt stål. Bladet er festet på aksen. Den ene enden av bladet synker fritt til flytende avfall. På sensorens akse er det fast, som viser strømningshastigheten ved vinkelen av bladets avbøyning, avhengig av strømmenes styrke.

Disse enhetene gir høy nøyaktighet av de målte parametrene for opptak, uavhengig av tilstedeværelsen av forurensninger i røret og andre faktorer.

Før du velger modellmodul, må du vite hvilke krav som stilles på avløpssystemet og hvilken type vannledning som brukes.

Kloakknett kan deles inn i åpne og lukkede. Lukkede nettverk er delt inn i trykk og ikke-trykk. For frittflyt og åpne kanaler. Utløpet strømmer gjennom trykkkanaler under påvirkning av pumper, i fri strømning og også åpen - ved tyngdekraft på grunn av rørledningens helling.

Ved måling i trykkledninger benyttes instrumenter med sensorer. Elektromagnetiske eller ultrasoniske strømningsmålere er valgt ut fra beregning av estimerte kostnader for avløpsvann.

For å håndtere avløpsregnskap i tyngdekraften er rørledninger en vanskeligere oppgave. Åpne eller lukkede kanaler kjennetegnes av bevegelse av kloakk ved tyngdekraft under tyngdekraftenes virkninger ved lav hastighet.

Enheter som bare måler væskenivået gir indikasjoner for ytterligere beregning av utslippsmengder under hensyntagen til kanalens tverrsnittdata. For åpne kanaler bruker vippeventilstrømsmålere.

Mer nøyaktige resultater er gitt av enheter av den andre typen, målt i henhold til kvadrathastighetsprinsippet. Vannnivået i frittflytskanaler er ikke konstant. I et privat hus kan avløp forekomme jevnlig, der dreneringen vil bli lastet opp mesteparten av tiden, slik at data på strømningsområdet og dets hastighet over en tidsperiode blir brukt.

Ultralyd og elektromagnetiske strømningsmålere brukes til å måle hastigheten i lukkede kanaler uten trykk. Spesifikke modeller velges avhengig av rørledningens diameter.

Avløpsmålingstasjon

Avløpsmålingstasjonen er en kombinasjon av måling av avløpsrøm, en brønn, for plassering av måleanordninger og vedlikehold av dem og rørets lengde som målinger gjøres på. Måleinstrumenter består av en primær transduser (sensor) og en sekundær transduser hvor prosessering, lagring og visning av den målte informasjonen finner sted. Brønnen er konstruert spesielt i denne delen av rørledningen. Rørledningen må være rett i avstandsmålesegmentet.

Før du velger type strømningsmåler, er det nødvendig å vurdere nødvendigheten og muligheten til å installere en måleenhet og velge stedet for montering av enheten.

Ved bygging av en måleenhet i en enkelt bygning, bør stedet velges til punktet for tilkobling til det vanlige avløpssystemet.

Når du velger et måleinstrument, må enheten registrere verdiene for avfallsstrømmen i hele kostnadsområdet for rørets eksisterende diameter. Nøyaktigheten av målinger bør være høy, feilen er tillatt ikke mer enn 5%. Regnskapssystemet bør samle all informasjon, gi opplysninger om totalt kumulativt volum, måleperioder og nedetid. Strømforsyningen til strømningsmåleren må være uavbrutt med en ekstra strømkilde.

Rørledningsseksjonen der måleapparatet er installert, må være rettferdig. Strømningsmåleren skal være plassert på den laveste delen av det enkelte kloaknettverket, hvor den maksimale fyllingen av rørledningen er plassert.

På hvert område krever et prosjekt som er avtalt med avdelinger og organisasjoner som betjener kloakknettverket. Etter å ha mottatt alle tillatelser og prosjektet er en kontrakt for abonnementstjenester.

video

Ultralyd spillvannstrømningsmåler i aksjon:
