Installasjon av metallrør

Legge ingeniørsystemer i huset utføres ofte av eierne selv. For installasjon velges et materiale som er enkelt forbundet med en felles rørledning. Metallrør - et vanlig alternativ for å lage et VVS-system i et privat hus eller leilighet. Takket være designfunksjonene er de fleksible og holdbare, samtidig som de beholder en gitt form. I denne artikkelen vil vi forklare hvordan du installerer metall-plastrør med egne hender.

Egenskaper og egenskaper

Metallplastrør utmerker seg ved en vellykket kombinasjon av to materialer i ett design, deres ytre lag er laget av slitesterk beskyttende polyetylen, den indre delen er polyetylen av matkvalitet, som sikrer sikkerheten til drikkevann, og mellom limklebene holdes et aluminiumlag. Metallkomponenten er nødvendig for å kompensere for utvidelse av plast under oppvarming og for å gi rør styrke. Designet bestemte egenskapene og omfanget av bruken av produktene. VVS av metallrør - den mest populære versjonen av bruken, i tillegg er materialet egnet for oppvarming og gulvvarme, det er installert på kjøkkenet og på badet. Blant fordelene ved produktet:

1. Høy korrosjon og kjemisk motstand.
2. Enkel montering og mulighet for reparasjon ved tilkobling med gjenget montering.
3. Ingen innskudd inne i rørene.
4. Evnen til å opprettholde en gitt form.
5. Rimelig pris.
6. Lang levetid.

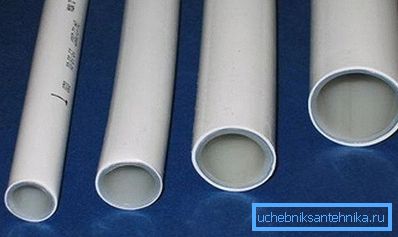

Diameteren av produktene er 16-53 mm, men de mest etterspurte rørene er O 16 og 20 mm, og armaturene selv trenger størrelsen til å være billigere enn andre størrelser. Rør er tilgjengelig i lengre spoler, slik at du kan kutte lengde. Arbeidstemperaturen på rørene varierer fra 0 til +95 ° C. Ved merking av produkter angis produsenten, nominelt trykk og temperatur, diameter og type materiale. Denne informasjonen er nok til å velge om den ikke er på røret, det betyr at du ikke bør kjøpe et slikt produkt.

Ved å lage et rørlayoutprogram kan du beregne bildene og antall beslag. Det identifiserer stedet for feste rør til vegger eller skjære ut portene for skjult ledning av rørledningen. Du kan merke rørledningen direkte på veggene - dette vil forenkle arbeidet.

Tilkoblingsmetoder

Installasjon er mulig på to måter:

• gjenget komprimering;
• trykkmontering (permanent tilkobling).

Forbindelsen med en gjenget montering krever ingen spesielle verktøy, det kan demonteres og omformes. Blant ulempene er den høye prisen på kompresjonsdeler og behovet for å kontrollere og stramme tilkoblingen. Et slikt system kan ikke mure i veggen, og kroppsdelene er utsatt for korrosjon og slitasje.

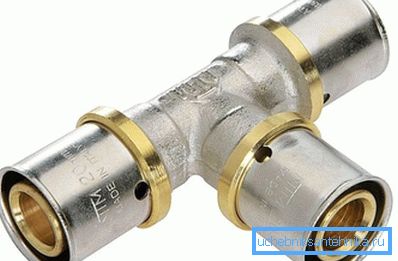

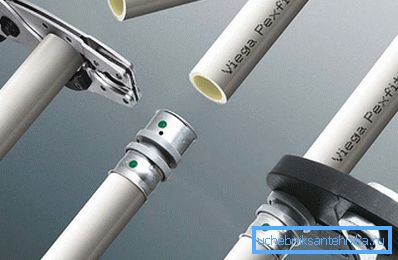

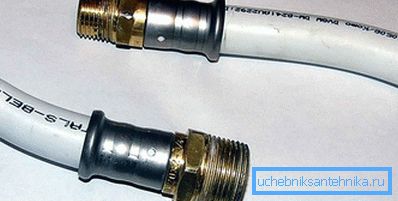

Trykkmontering forbinder rør pålitelig og holdbar, oftest brukt til installasjon av gulvvarme skjulte ledninger. Forbindelsen har ingen feil, men krever spesiell trykk og litt erfaring med dette utstyret.

Tilkoblingspressen passer ikke sammen.

I tillegg til de vurderte metodene, er det en alternativ tilkobling - trykkmontering. Dette er en selvlåsende tilkobling som ikke krever bruk av utstyr. Inne i tilfelle av en moderne montering, er en kobling og en fjærbelastet ring installert, samt tetningsringer for å forhindre lekkasje. Ved montering er det nødvendig å sette inn røret i trykkfeste hele veien. For å kontrollere fikseringen av rørkanten, er det et visningsvindu i monteringskoblingen. Produktets kropp er støtsikker, den er laget av motstandsdyktig polymer.

Forbindelsen brukes til kaldt og varmt vann og serverer 50 år. Materialet er miljøvennlig og trygt for drikkevann.

Verktøy for arbeid

• Trykk pincers for en-tilkobling.
• Skarpe saks for kutting av metallrør.
• Kalibrator.
• Nøkler.
• Slipepapir og -fil.
• Roulette og blyant.
• Vår for rørbøyning.

Monteringsteknologi

Installasjon av plastrør utføres som følger:

1. Den nødvendige lengden på røret måles, med tanke på forekomsten i beslaget og kutt langs den planlagte linjen. Skjæringsprosessen er vanskelig på grunn av rørets mykhet og dens tendens til å deformere. Hvis kanten er innstilt, er den justert med en kalibrator. De skarpe kanter av røret og burrene rengjøres med en rund fil. Hvis dette ikke er gjort, vil de skade gummipakningen på beslaget og tettheten i leddet vil bli ødelagt. Skjæringen av røret er gjort med spesiell sakse. Ved bruk av andre verktøy er kuttet ujevnt, og det beskyttende laget av røret kan bli skadet. På et slikt sted kan det være lekkasje av vann.
2. O-ringene er plassert på monteringsbeslaget og i innsiden av gummipakningen - før du kobler til, må du sørge for at de passer. Etter inspeksjon settes en komprimeringsmutter og ring som er rett eller konisk, på kanten av røret. Det sistnevnte alternativet er slitt med en tynn side til mutteren.
3. En kalibrator settes inn i kanten av røret og roteres i forskjellige retninger. Dette er nødvendig for å øke den indre diameteren, denne prosessen kalles flaring. For en tett tilkobling overskrider passformens størrelse rørets tverrsnitt.

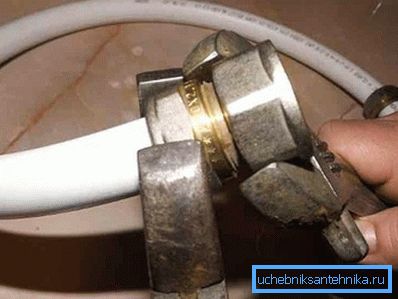

4. Etter å ha fuktet tilpasningen er et rør strammet på det, en mutter med en tetningsring er skjøvet inn og strammet med en skiftenøkkel. Det er praktisk å bruke to verktøy - en for å holde beslaget og den andre for å stramme mutteren. Det strammes til utseendet til en karakteristisk sprekk, hvis du fortsetter å vri, metallet vil briste.
5. For overgang fra et metallplastisk rør til metall brukes kollettfittinget. Den lar deg også koble til rør med forskjellige diametre. Installasjon av kloakkrør utføres av kompressionsbeslag.

Slik bøyer du røret riktig

I motsetning til plastrør kan metall-plastkommunikasjon bøyes i riktig vinkel, noe som sparer mengden kostbar montering, og fravær av ledd eliminerer lekkasje. Å bøye røret på flere måter:

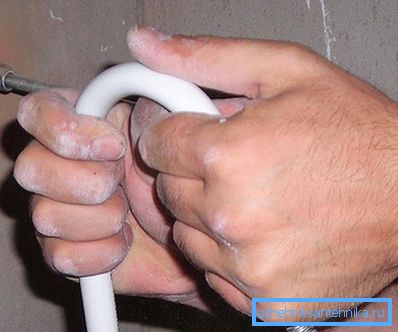

• Manuell uten bruk av verktøy, er denne metoden egnet for bøyning til en liten vinkel på opptil 20?.
• Etter at bøyningen er oppvarmet av byggetørkeren, blir bøyningen utført med en enkel bevegelse. Denne metoden krever omsorg, du kan ikke overopphete plasten.
• Ved hjelp av en spesiell vår som er satt inn i røret, og lar deg enkelt og nøyaktig bøye produktet. For hver seksjon velges en egnet fjær.
• Den spesielle pipe bender, dette verktøyet vil hjelpe de mestere som ikke har noen erfaring. Algoritmen til bruk er enkel - ønsket vinkel er satt og metallplastrøret settes inn i enheten, mens man blander håndtakene, utføres bøyning.

Bøyning av rør O16 mm (produsert for hånd) må være slik at den resulterende avstanden mellom rørene viste seg å være ikke mindre enn 80 mm.

Fest rørledningen til veggen

For festing av metall-plastrør bruker spesielle klips der produktet enkelt settes inn. De er laget for forskjellige rørdeler. Før du installerer klippene, utføres markeringen, vil rørledningen ligge flatt. Festing til veggen er gjort med skruer eller dowels, dens tonehøyde er 1 meter, og dermed unngås sagging rør. På stedet der rørledningen roteres, er den festet fra begge sider.

Etter å ha vurdert alle metoder for installasjon, kan du selv velge den rimeligste og akseptable.
