Montering av polypropylenrør

Plastrør erstatter gradvis metall i alle tekniske systemer hjemme - VVS, oppvarming og kloakk. Deres popularitet ble fremmet av det lange driftsår, rimelig pris og enkel installasjon. Polypropylenrør er egnet for transport av varmt og kaldt vann. De inneholder stabilisatorer som gir spesiell motstand mot høytrykks- og temperaturendringer.

Hver person kan gjøre installasjonen av propylenrør med egne hender, og for å lage en høy kvalitetstilkobling trenger du ikke å ha profesjonell kunnskap - det er nok å følge teknologien.

merking

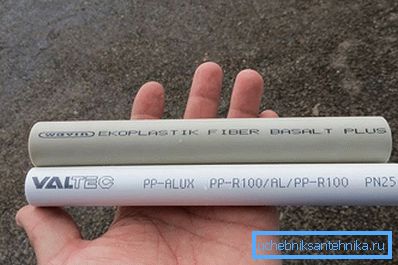

Polypropylenrør er egnet til alle formål, men bør velges i henhold til de karakteristika som er merket med merket:

• PN 10, 16 - Et tynnvegget rør brukes til å levere kaldt vann.
• PN 20 - forsterket med glassfiber og kan brukes til varmt og kaldt vann.
• PN 25 er et rør med tykke vegger og et lag av aluminiumforsterkende folie som brukes i varmesystemet og gulvvarme.

Rørforsterkning utføres for å kompensere for ekspansjon ved oppvarming. Dette er en betydelig ulempe av propylen, siden det mister sin form ved temperaturer over +20 ° C. Plassering av aluminiumstrimmelen mellom plastlagene unngår materialforlengelse. Diameteren på rørene tilbys i et stort størrelsesområde fra 16 til 125 mm.

Fordeler av propylenrørledningen

• kalksteinavsetninger er ikke avsatt på den glatte overflaten av plasten;
• lav vekt gjør det enklere å installere;
• Temperaturgrenser for drift fra -10 til +90 ° C;
• holdbarhet 50 år;
• Ikke knekk når vannet fryser;
• er ikke ledere av elektrisitet.

For å forlenge levetiden til varmesystemet av propylenrør bør man overvåke vanntemperaturen innen +70 ° C.

Metoder for å distribuere vannrør

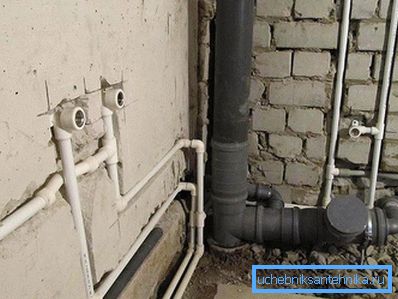

Rørledninger fra koblingspunktet til hovedlinjen til sluttpunktene - kraner, toaletter, badekar, kan være åpne eller skjulte - i veggen. Det andre alternativet ødelegger ikke utseendet til huset, men det er vanskeligere å installere og bruke. Det krever faste rørprofiler og tilgang til leddene. Med den åpne metoden legges rørene i nærheten av gulvet, og i vertikalplanet - i hjørner av rommene.

Koblingsskjemaet er samler - kaldt og varmt vann leveres til en felles samler, og fra den er rettet punkt for punkt og konsekvent - dette er en enklere måte når rørene utføres direkte med tees. Det er et annet alternativ med walk-through kontakter, men det er ikke populært.

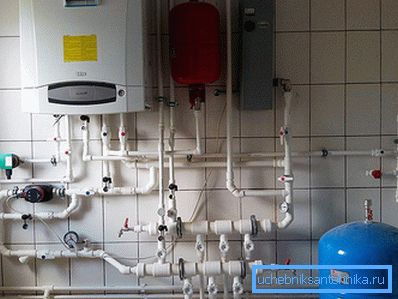

Oppvarming layout

Ved å lage en plan for installasjon av oppvarming, er alle detaljer tatt i betraktning, er plasseringen av beslagene og adapterene angitt. Indikerer plasseringen av fiksering av rør og radiatorer. Tilkoblingen er laget av ett eller to rør, under eller fra siden. Liten lineær ekspansjon er også inneholdt i forsterkede rør, som bør tas i betraktning i prosjektet. Ergonomien til systemet - et viktig kriterium, det er nødvendig å legge det minste antall svinger.

Installasjonsfunksjoner

Rørforbindelsen utføres av beslag, disse delene er gjengede, de brukes til å skape avtagbare ledd, og laget av en plast, som brukes til å lage en sveiset tilkobling i ett stykke. Koblingselementer må være av god kvalitet, fordi rørledningenes tetthet avhenger av den. Ikke installer deformerte deler. Ved svinging brukes hjørner eller rørene bøyes ved hjelp av en spesiell teknologi, noe som ikke alltid er mulig. Lodding av vertikale og horisontale deler av enheten utføres i riktig vinkel for å sikre uhindret termisk ekspansjon. Hvis rørledningen med varmt og kaldt vann befinner seg i nærheten, bør den varme være høyere, ellers vil det komme kondens på kaldt.

Gjengede elementer er dyre, så de prøver å telle tallet nøyaktig og ikke lade dem med lager, og beslag og rør er rimelige, slik at de blir kjøpt mer enn nødvendig mengde, siden noe av materialet kan forringes ved mislykket sveising.

Festing av rør utføres med et trinn på 500 mm, det skal kjøpes med resten av materialet. Arbeid på loddingrør utføres ved romtemperatur ikke lavere enn +5 ° C.

Verktøy for arbeid

1. Husholdning elektrisk loddejern for rør med et sett med dyser med ønsket diameter.
2. Skarp saks for metall.
3. Roulette, blyant.
4. Barbermaskin - et verktøy for stripping av forsterkede rør.

materialer

I tillegg til plastrør med ønsket diameter, med en standardlengde på 4 m, trenger du beslag:

• koblinger for rette lengder;
• tees og kryss for grener;
• plugger for hermetisk tetting av rørendene;
• gjenget montering for tilkobling med instrumenter og ventiler;
• ball ventiler;
• klemmer for montering av rør på veggene.

Rørledningen er installert etter installasjon av rørlegger og fikserings radiatorer. Røroppsettet er merket på veggene, festene er festet på markeringen.

lodding

For installasjon av rør velger de et passende sted, du kan lodde individuelle noder, og deretter koble dem til en felles rørledning.

1. Etter installering av dysen på loddejernet, er enheten inkludert i nettverket for oppvarming. Den normale temperaturen på enheten er 260 ° C, når den når reléet utløses.
2. Et stykke av ønsket lengde er kuttet fra røret, det viktigste er ikke å skade materialet med saks og kutte i riktig vinkel. Hvis burrs forblir, blir de grundig rengjort.
3. Endene av kuttet avfett.
4. Hvis det brukes et rør med et forsterkningslag, blir det pre-rengjort med en barbermaskin. Verktøyet fjerner laget til bunnlaget av propylen og videre utføres de samme tiltakene som med et konvensjonelt rør.
5. Nå måles loddedybden, for dette blir kanten av røret satt inn i beslaget eller koblingen, og dybdypen er merket med et strekk. Røret oppvarmes fra utsiden, og monteringen fra innsiden. De legges samtidig inn i dysene, hvis du ikke kan gjøre dette på grunn av manglende erfaring, må du først sette på montering. Retensjonen til deler på dysen avhenger av diameteren deres - 16 mm - 4 sekunder, 20 mm - 5 sekunder, 25 mm - 7 sekunder, 32 mm - 8 sekunder. Jo større røret, desto lenger blir det oppvarmet.
6. De fjerner deler samtidig med jevn bevegelse uten å snu, og legg dem umiddelbart inn i hverandre opp til den påtatte linjen. I denne stillingen holder du i 5-6 sekunder for å fikse plasten.

Ikke flytt deler, ellers vil sømmen ikke være stram.

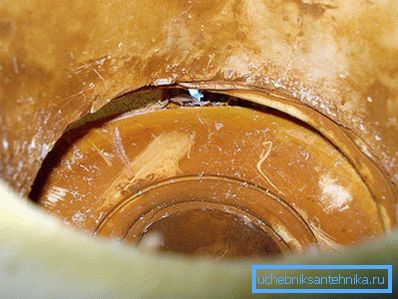

Når man ser på røret, kan man vurdere kvaliteten på sømmen, hvis materialet er overopphetet, vil det oppstå en drypp som overlapper det indre rommet. Mislykket forbindelse bør betraktes som erfaring og utføre en ny. Alle elementene sveises etter hvert i et enkelt mønster.

Det er nødvendig å distribuere sekvensen av tilkoblingsdeler riktig, slik at du ikke må sveise på et eksternt sted.

Ved å koble det neste segmentet med hovedlinjen, må du holde loddetallet på vekten, en av dysen er satt inn i røret, og teen settes på den andre.

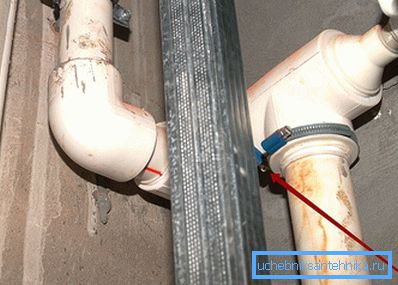

Ikke tillat fuktighet og forurensning på rørene, det fører til deformasjon av sømmer og utseende av lekkasjer under drift. Alle deler for installasjon av systemet må være fra en produsent, ellers vil de variere i kjemisk sammensetning og en tett tilkobling vil ikke bli oppnådd.

video

I denne videoen kan du se hvordan lodding av polypropylenrør og installasjon av blanderen utføres uavhengig av hverandre:
