Pumpe kontrollskap

Pumpe kontrollskap - hjernen til systemet med autonom vannforsyning, det lar deg kontrollere sitt arbeid. Takket være installasjonen er utstyrsoperasjonen forlenget og energi er lagret. Skapet er stedet der alle kontroll- og sikkerhetsenheter er montert. Slike blokker er dannet for vannforsyning, kloakk, brannslukningsanlegg, varmesystemer.

avtale

Skapet inneholder kompakt innretning av flere tekniske systemer: vannforsyning, drenering og drenering. I distribusjonsstrukturen er det installerte blokker som styrer en neddykkbar nedsenkbar pumpe, som sikrer driften av vannforsyning og oppvarming, og en drenering som brukes til automatisk pumping av vann. Alle elementer av kontroll og bytte er beskyttet av metallvegger fra ytre påvirkning. Funksjonene til enheten inkluderer:

1. Organisering av manuell og automatisk kontrollmodus, beskyttelse av pumper mot kortslutning og grenseoverbelastning, unntak av ufullstendig faseoperasjonsmodus.
2. Overvåking av hovedparametrene til vannforsyningssystemet: vannstand, trykk i rør, temperatur og andre data som påvirker pumpens stabilitet. Informere om statusen til arbeidsmekanismer.
3. Glatt start og stopp av elektrisk motor.
4. Beskyttelse mot fasesvikt.
5. Redusert strømforbruk.
6. Justere bytte av pumper i tilfelle en ulykke og en enkelt feil.
7. Varsle en alarm ved hjelp av tørrløpsrelésignalet.
8. Implementering av arbeid i sovemodus, når det ikke er vannanalyse.
9. Ved styring av flere pumper blir arbeidsenheten periodisk endret, noe som gjør det mulig å jevne ut utstyrsslitasje.

Driftsprinsippet for kabinettet innebærer at en pumpemotor innlemmes når et signal kommer til sensoren, i samordning med styreenheten er driftsmodusen innstilt. Kontrollen kan utføres i manuell modus ved hjelp av knapper og i automatisk modus. Det andre alternativet er det viktigste.

Standardutstyr

Kontrollskapene til alle typer pumper har samme konfigurasjon:

• Kroppen er en metallkasse som inneholder elektromekanisk utstyr.
• Fase kontrollenhet - tre sensorer som rapporterer driften av hver fase. Den ligger foran maskinvaren.
• Frontpanelet - Start- og Stopp-knappene er installert på det, pumpe- og relébetjeningsindikatorer bytter automatisk modus til manuell.
• Sikring - Relé, utløst under kortslutning. Enheten har et smelteelement som brenner ved høy spenning og åpner kretsen, beskytter alt utstyr på kabinettet og motorviklingen fra skade.
• Kontaktor - er en bryter som gir energi til pumpeterminaler, og kobler enheten fra spenningen.
• Kontrollenheten styrer driftsmodusene til pumpen. Terminaler av sensorer er i brønnen eller tanken, og i tilfelle av en dreneringspumpe - i en septiktank. Et sett med sensorer - redusere og øke vannstanden og overløp, gir kommandoen å slå enheten på eller av.
• Frekvensomformer - gir en jevn start og stopp av den asynkrone motoren, regulerer rotasjonshastigheten i begynnelsestrinnet og i øyeblikket for nedleggelse.
• Temperatur- og trykksensorene er koblet til kontaktoren, deres lesinger tillater ikke at enheten slås på i uakseptable forhold - ved negativ temperatur og høyt trykk.

Kabinettens dimensjoner er avhengig av antall kontrollutstyr og tilordnede funksjoner. Den massive konstruksjonen har gulvutførelse, og i en kompakt størrelse er kabinettet festet på veggen.

Typer enheter

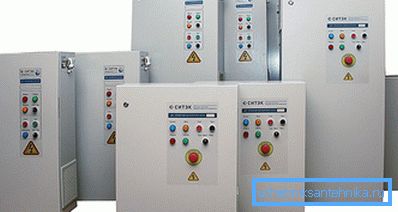

Flere typer pumpe kontrollskap er tilgjengelig:

• med direkte start - enhetene er kompakte og enkle å håndtere, slår på og av det nødvendige antallet pumper, utfører automatisk bytte av enheter;
• med en frekvensomformer - reguler hastigheten på motoren, reduser energiforbruket;

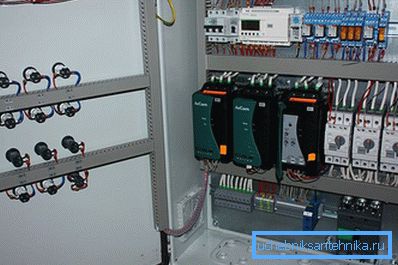

• med mykstartsenhet - de gir beskyttelse mot enheter mot mekanisk overbelastning, vannhammere og startstrøm;
• med frekvensomformere installert på alle motorer (fra 1 til 5) - støtter driftsparametere i henhold til sensoravlesning, kobler standbypumper i automatisk modus.

tjeneste

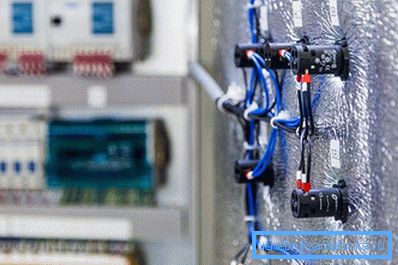

Produsenten leverer utstyret med et teknisk pass og instruksjoner. Før du slår på automatisering, bør du gjøre deg kjent med ordningen og anbefalingene. Vedlikehold av skap består i å rengjøre ventilasjonsfiltrene, erstatte slitte deler, stramme kontaktene og monteringsskruene. Viften og radiatoren til omformeren må fjerne støv. Ved alvorlig skade utføres garantiservice.

Alt vedlikeholdsarbeid på skapet er ferdig med strømmen av.

video

Se hvordan du kan lage pumpe kontrollskapet på egen hånd ved å bruke bare 30 minutter på det:

AlfaTech selskapet viser sine kontrollskap for pumper og snakker om dem:
