Rørbenderen for profilrøret selv
Når du bygger et drivhus, arbeider på tomten eller legger en rørledning, blir det nødvendig å bøye et rør eller en metallstrimmel i en viss vinkel. For disse formål er det et spesielt verktøy - rørbender. Du kan kjøpe den i butikken eller lage en rørbender for profilrøret med egne hender. En slik anordning er i stand til å bøye produkter laget av aluminium, kobber og stål.
arter
Enhetsmodeller er forskjellige i operasjonsprinsippet:
- Den minste kraften er håndverktøy som kan bøye et rør med en minste diameter.
- Større produkter vil kreve hydrauliske drivkrafter. Denne modellen brukes av profesjonelle og lar deg utføre en betydelig mengde arbeid på kort tid.

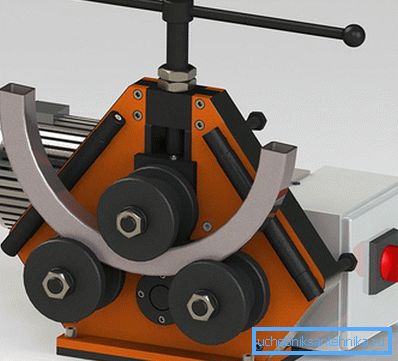

- Rørbenderen med elektrisk stasjon er produsert i stasjonært og mobilt alternativ. Med den kan du bøye rør med forskjellige diametre, og den manuelle modellen er konfigurert bare for en størrelse. Bruken av et elektromekanisk verktøy garanterer en nøyaktig bøyningsvinkel og forårsaker ikke deformasjon av rørprofilen.
Effektmetoder
- Vinding - røret er festet til bøyevalsen, som ruller det på seg selv, skaper en gitt vinkel.
- Kryssemetoden - røret hviler på to stasjonære ruller, og den tredje presser den i midten.
- Rolling - designet har tre bevegelige ruller plassert i ett plan. Den sentrale rullen ruller og presser produktet.
- Kjører inn - røret klemmes på malen, og den bevegelige rullen ruller den rundt konturen.
Rørene kan ikke bøyes i alle vinkler, det er spesielle kataloger der det gis antagelige verdier for produkter med forskjellige tverrsnitt og veggtykkelser.
Tool making
Så, hvordan lage et rørbøyningsverktøy? Den enkleste versjonen av den manuelle rørbenderen er laget av tre. En mal er kuttet som matcher formen til bøyeproduktet. Dens tykkelse er litt større enn rørets størrelse. For å sikre pålitelig fiksering vil det muliggjøre saging på enden av den avfasede profilen. Mønsteret er laget av to båndplater. Arbeidsstykket er ordentlig fast på kanten av bordet eller arbeidsbenken. Nærliggende er skrudd treplate, som vil fungere som et fokus for røret.
Prosessen med å bøye aluminium eller tynnvegget stålprofilert rør er som følger - slutten av produktet settes inn i gapet mellom mal og stopp, tatt på motsatt side og forsiktig bøye det. Røret ligger på enden av tremalmen. For å gjøre mindre innsats, kan du sette inn en metallstang i produktet eller sette et større rør på toppen. Med det kan du utføre buen for drivhuset. For å imøtekomme et langt rør, er malmen installert i et åpent rom, for eksempel på en vegg eller gjerde.
Av samme prinsipp er designet laget av metallkroker. På grunnlag trekkes den nødvendige radiusen og detaljene fylles ut langs linjen. Deres posisjon kan endres for forskjellige rørbøyningsdiametere.
Manuell bøyemaskin

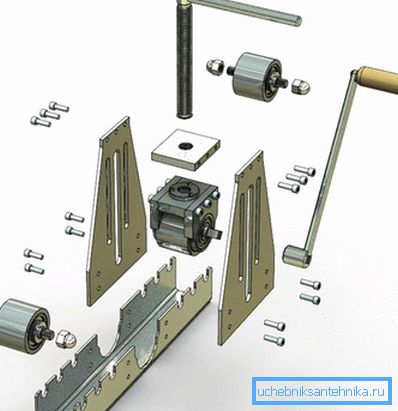

For å lage en håndholdt rørbender må du ha (eller tegne mest) tegninger og gjøre de nødvendige delene for dem. Utformingen av rørbenderen gir en gradvis bøyning av røret i en sparsom modus for den. Denne enheten brukes av fagfolk for ikke å deformere produktet.
Rammen til maskinen kan være laget av metall eller tre. Det er lettere å jobbe med tre deler, men de sliter seg raskt og har lavere produktivitet. Selvfremstillede modeller der rørrøret utføres ved å rotere midttrykksvalsen, men det er lettere å utføre en maskin med rulling av en av støttevalsene. Hvis en kjededrikk er installert på et slikt design, vil effektiviteten øke. For fremstilling av en enkel design vil kreve:
- Den sterke metallbasis som er festet på en ren overflate.
- 4 rektangulære plater tas i hvilke hull som bores for å fikse akslene.
- Skrue festeplater er koblet til basen.
- Ruller med egnet diameter settes inn i de ferdige sporene. Axlene er festet med pinner og nøtter.
- Konstruksjonen for montering av klemakselen, som deformerer røret, er laget av fire formede rør og en plate sveiset ovenfra.
- Et hull er laget i platen for montering av skruen, med hvilken den sentrale akselen vil bli presset og hevet.
- For å fikse hovedakselen trenger du en U-formet del, plassert mellom stativene. I sine sider er det laget hull for å fikse akselen, og en skrue er festet til topplaten.
- Til et av de nedre akslene festet håndtak for rullende rør.
Det er mange alternativer for produksjon av rørbøyere, de utmerker seg ved kompleksiteten av utførelse. Videoen vil bidra til å håndtere nyansene for å utføre komplisert arbeid. Hvis du ikke har en sveisemaskin og ferdigheter til å jobbe med komplekse verktøy, kan du lage en enkel malemester.
video
Sjekk ut et utvalg av videoer som viser hvordan du gjør de mest enkle benders:

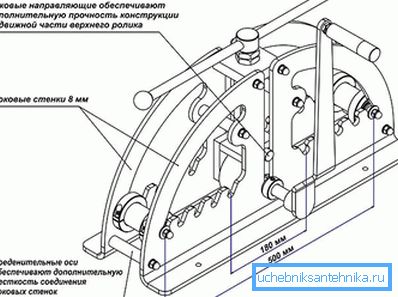

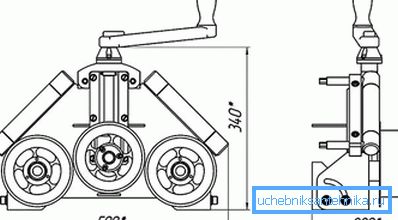

Ordninger og tegninger
