Slik kobler du kjelen til vannforsyningen:

For at huset skal være et hvilested, er det viktig at leveforholdene er komfortable nok. Det er nesten umulig uten varmt vann, som gjør det mulig å opprettholde personlig hygiene og opprettholde generell renhet. Oppkjøp av en gassvarmer er alltid en god løsning, men på enkelte områder er installasjonen helt enkelt umulig.

Prinsipp en, men mange typer vannvarmere

Kjelen er en enhet for oppvarming og oppbevaring av varmt vann. Kilder til varme kan være forskjellige elementer. Alle varmeovner kan deles inn i to hovedtyper:

1. Med en oppbevaringstank.
2. Flow.

Utformingen av den første tilveiebrakt for tilstedeværelse av kapasitet. Det kan være av forskjellig volum. For at temperaturen ikke skal falle over en lengre periode, er det isolasjon mellom innerbeholderen og ytterpanelet. Vanligvis er den laget av polyuretanskum. Jo større dens tykkelse, desto lenger vil vannet forbli varmt. Den andre typen er designet for øyeblikkelig varmt vann. Den har en mindre størrelse, og designen gir varmeelementer med større kraft, noe som gir rask varmeoverføring. Som regel, både i første og i andre tilfelle, har brukeren muligheten til å justere temperaturen til ønsket. Termostatstyring kan være både elektronisk og mekanisk. Dette påvirker ikke ytelsen, bare bekvemmeligheten, den endelige prisen og kostnaden for etterfølgende reparasjoner.

Alle lagringskjeler er delt inn i:

• direkte oppvarming;
• indirekte oppvarming;
• kombinert.

I det første tilfellet, inne i tanken er det en varmeapparat, som gir oppvarming av væsken. Noen modeller har to eller flere. De kan skiftes vekselvis eller samtidig for å sikre rask oppvarming. Kaldt vann leveres gjennom røret, som vanligvis ligger nederst. Utløpet utføres gjennom utløpet, som ligger i nærheten, men inne i tanken er det lengre og når nesten til toppen, hvor varmt vann stiger.

Ved siden av varmen er en magnesiumanode. Dette er en liten metallstang som forhindrer skaldannelse på veggene. Fordelene med denne løsningen er enkel installasjon, samt fraværet av behovet for å koordinere installasjonen med ulike tjenester. Tankene kan ha både horisontal og vertikal plassering.

Indirekte varmekjeler er vanligvis bygget inn i varmesystemet eller funksjonen i forbindelse med solsystemer (spesialpaneler, kjølevæsken som er oppvarmet med solenergi). Strukturelt er det akkurat den samme tanken som den første typen, men isolasjonen har vanligvis en større tykkelse. Også i dem er fraværende TEN. Oppvarming utføres takket være en spole, hvorved de slipper varmekretsen eller fra et annet system. De kan monteres både på veggen og på gulvet (for tanker med stor kapasitet).

Designet har et spesielt inspeksjonsvindu som gjør det mulig å utføre vedlikehold. I tillegg til innløp og utløp kan det være to flere. Deres formål - organisering av resirkuleringssystemet. Det opprettes en egen krets, hvoretter varmtvann fra tanken beveger seg konstant. Dette er nødvendig for å sikre kontinuerlig blanding av væskelagene inne i stasjonen, samt å kompensere for avstanden til sammenleggbare systemer. I noen tilfeller, til vannet når, forblir det meste av det inne i systemet, eller det mister sin opprinnelige temperatur. Vanligvis la produsenten muligheten til å installere varmeapparatet, som gjør denne underarten til den som beskrives nedenfor. Fordelen med denne løsningen er maksimal bruk av effektiviteten til varmesystemet.

Av minusene kan vi merke installasjonens kompleksitet, samt umuligheten av å bruke den i sommerperioden uten en ekstra varmeapparat.

Kombinert system har kombinert det beste av de to alternativene som er oppført ovenfor. Det er en spole for indirekte oppvarming og varmeelementer. Sistnevnte kan aktiveres når strømmen til varmekretsen ikke er nok, eller om sommeren, når det ikke er noen oppvarming i det hele tatt. Ulempene med slike systemer er ganske komplisert oppsett og litt lunskap i vedlikehold. Også, han må finne et passende sted, fordi dimensjonene er flotte.

Tips! I enkelte typer indirekte varmeovner er det flere spoler. De gjør det også mulig å koble til flere systemer for å frigjøre varme, eller en av dem er designet for å bruke varmt vann.

Hva du skal velge

Hvis du finner det vanskelig å foreta et valg, må du analysere følgende punkter:

• Hvor er installasjonen av ovnen planlagt? Hvis varmeren er kjøpt for et privat hus der det finnes et autonomt varmesystem, så er det fornuftig å tenke på å kjøpe en indirekte varmekoker. Det er lettere for ham å finne et eget installasjonssted. Volumet vil bli begrenset bare av den tildelte plassen. Samtidig vil ett apparat være nok til å gi alle vannpunkter. For små leiligheter, hvor plass er begrenset og det er bare en dusjkabinett uten bad, er det fornuftig å tenke på en strømvarmer. Det tar ikke mye plass og gir rask oppvarming. I andre tilfeller, egnet elektrisk oppvarming kjele.
• Hvor mange mennesker bor i samme hus? Av dette vil avhenge av strøm og volum på enheten. Ikke tro at jo større kapasitet, desto bedre er det for sluttbrukeren. Faktisk kan denne tilnærmingen resultere i irrasjonelt avfall på elektrisk energi. Faktisk kan bare 50 liter brukes, og 200 oppvarmes. For en innbygger vil en tank på 30 liter være tilstrekkelig. Dette volumet er nok til å ta en dusj, vask opp og vaske om morgenen. For en familie på 2? 3 personer trenger en enhet for 50-80 liter. I dette tilfellet vil alle kunne ta en dusj med et lite intervall. Det er nok oppvarmet vann til kjøkkenbehov, etc. Hvis det er 4 eller flere personer, må du se nærmere på en tank med en kapasitet på 100 eller flere liter.
• For hvilke formål vil enheten bli brukt hovedsakelig? I noen tilfeller er det fornuftig å avgrense områdene for forbruk av varmt vann. For eksempel brukes vanligvis varmtvann til å vaske og vaske. Til disse formål kan du sette en egen kjele med liten kapasitet - 10-20 liter, og ta med en større varmeapparat i tilfeller der det er behov for å ta en dusj eller et bad. For de første er det utviklet spesielle typer med topptilkoblinger, som er montert direkte under vasken og ikke tar opp mye plass.
• Er det et autonomt varmesystem? Hvis det ikke er det, må du se på siden med elektriske varmeelementer. Unntatt når det er et eget heliosystem.
• Hva er tilstanden til elektriske ledninger? Dette er en viktig faktor som kan påvirke valg av effekt av varmeelementer. Ofte gir designen elektriske ovner med en kapasitet på 1,5 kW for store mengder? 2? 2,5 kW. For forbrukere med 3 kW og mer, er det nødvendig med en separat tilførsel. Sørg også for å ta vare på tilstedeværelsen av jording.
• Vil veggene motstå den planlagte belastningen? En 80 liters kjele kan veie opptil 20 kg, noe som betyr at når den fylles med vann, vil den veie 100 kg eller mer. For løse byggematerialer er dette en uutholdelig byrde. I slike tilfeller kan det være nødvendig å installere gjennom maskinvaren eller installere en spesiell metallplate som vil distribuere lasten.

Tips! I tillegg, når du velger, er det også nødvendig å ta hensyn til konfigurasjonen av strukturen. Kjelen trenger ikke å være sylindrisk, som vi pleide å. Moderne løsninger har også slanke alternativer, hvor diameteren er redusert til minimum mulig størrelse. I tillegg er det rektangulære enheter. Nærmere bestemt kan flere mindre sylindriske tanker også være plassert inne, men ytre skallet har en annen form. For slike produkter er det lettere å velge et sted for installasjon, de tar også opp mindre plass.

Elektriske varmeovner kan også være forskjellige. Den vanligste tingen ved bruk av varmeapparat - rørformet elektrisk varmeapparat. Det er i direkte kontakt med vann, som en kjele. For dette alternativet må jording kreves for å eliminere alle straystrømmer. Mer progressiv er det tørre varmeelementet. I dette tilfellet er spesialtanker innebygd i vannsøylen, som varmeapparatet er satt inn i. Den overfører temperaturen ikke direkte, men gjennom "mediatoren". Denne løsningen er mer rimelig med hensyn til egnethet til reparasjon, siden trenger ikke å fjerne tanken, tømme den og ta av bunndekselet. Det vil være nok bare for å få tilgang til varmeovnerne.

Forberedelse for installasjonsarbeid

Før du begynner å jobbe, må du lage et verktøy:

• punsj;
• bore diameter påkrevd
• dowels og kroker;
• Kabel egnet for tverrsnitt;
• roulette hjulet;
• drill;
• 2 justerbare taster;
• bygningsnivå.

Hvilke beslag vil være nødvendig vil avhenge av spesifikke typer rør, dette vil bli diskutert senere. Bestem på installasjonsstedet. Det er bedre om det bare vil levere elektrisitet, og det er også bra hvis vanndistribusjonen er nær, så det blir mindre tap på vei fra kilde til mikser. Hvis den eksterne tanken er laget av vanlig stål, bør rommet ikke ha et konstant høyt fuktighetsnivå, fordi Dette vil føre til korrosjon. Det er ønskelig å opprettholde en konstant positiv temperatur inni. Ellers vil det være nødvendig å sørge for at ordningen gir beskyttelse mot frysing, som automatisk slår på varmeelementet, med tanke på omgivelsene. Det er også nødvendig å analysere tilstanden til veggene, som beskrevet ovenfor, og å kjøpe flere striper.

Tips! Den elektriske kretsen for tilkobling av kjelen må nødvendigvis inneholde en beskyttende avstengningsanordning. Det vil få den minste strømlekkasjen og stoppe strømmen i tide, noe som forhindrer at brukeren blir beseiret.

Generelle øyeblikk

Uansett hvilket rør du trenger å gjøre sidebjørnet, er det noen grunnleggende punkter som må observeres i enhver situasjon.

• Før du starter noen handling, er strømmen blokkert for å hindre oversvømmelse. Vanligvis er ventilen plassert foran vannmåleren.
• Hvis varmeapparatet er montert på en vegg, bores to hull med en perforator. For å beregne riktig avstand mellom sentrene må du først måle den på en plate som er sveiset til kjelen. Deretter overføres etikettene til veggen og justeres i ett plan ved hjelp av bygningsnivået. Duker settes inn i hullene og kroker er vridd eller festebolter med krok settes straks inn. Tanken er suspendert, det må tas hensyn til at avstanden til veggen ikke er for stor, fordi da blir lasten på festene høyere. Det må være nivå for nivå i et vertikalt plan. Dette kan oppnås ved hjelp av et justerbart stativ, som vanligvis er i designet eller foringen.
• Først og fremst er en avtakbar tilkobling av amerikansk type montert på kjelerørene. Dette er viktig fordi Når du betjener enheten, vil det være mye lettere å koble den fra systemet.
• Deretter skal du installere kulventiler. Du kan ikke kjøpe individuelle varer, fordi Det er låsemekanismer med en amerikansk.
• En returventil er installert på kaldt vannforsyning, det vil forhindre utstrømning, når væsken forsvinner i det generelle systemet, vil en sprengningsventil sørge for utslipp av overflødig ved oppvarming og utvidelse.
• Det er et annet tilkoblingsalternativ. Ved rørforsyningen av kaldt vann er første sårtee. Kranen for vannutløp er koblet til en av sine grener. Til den andre - en blastventil og en annen trykk som vil kutte av totalstrømmen.
• Koble til en slange for å tømme overflødig vann.
• Alle gjengede tilkoblinger er forseglet med tow eller Teflon tape.

Tips! Hvis det er kjent at det er trykksving i systemet som er mer enn det som kjelen kan tåle, da i tillegg til tilbakeslagsventilen, må du også installere en beskyttelses girkasse. Hans oppgave vil være normalisering av press til akseptable verdier.

Tilkobling til metallrør

I leiligheten til det gamle huset er det vanligvis brukt ledninger fra metallrør. Koble til dem er på en måte plagsomt, men ikke spesielt vanskelig. Hvis du ikke kan koble til stikkontakten, er hovedelementet som trengs, en sadel. Dette er en metallklemme med gummipakninger, som vil gi tilkobling til tilførsels- og eksosanlegg. Det er nødvendig å velge det for spesifikke rør, og den gjengede forbindelsen skal være på? ".

• Bestemte det beste stedet for implementering av tie-ins.
• Renser maling til bredden av bindingen.
• Den øverste delen av salen påføres på røret og hullet er merket.
• Deretter må du bore et hull på den merkede etiketten.
• De samme tiltakene utføres for røret gjennom hvilket varmtvannet vil bli utladet.
• På forberedt sted montert sykepleiere. Det er viktig å forsiktig installere gummipakkene for å unngå lekkasje i fremtiden. Erstatt underdelen og festet sikkert med bolter.
• Det endelige trinnet er å koble sammen slangen og kjelen med det samlede settet med tilleggsutstyr. For dette er det bedre å bruke en fleksibel rustfritt stålslange.

Tips! Et annet alternativ vil ikke bruke en tie-in, men bruker en tee. For dette, ved hjelp av slipemaskinen, er en liten del av røret kuttet. En tråd er kuttet fra to sider ved hjelp av en meter, en tee er montert og en forbindelse er laget med en fleksibel slange.

Tilkobling til metallplastisk rør

For å utføre disse arbeidene, trenger du to tees for et metall-plastrør. Hvis du planlegger å koble dem med en kjele ved hjelp av en fleksibel slange, må de tas med en overgang til tråden i? "Hvis forsyningen er planlagt ved hjelp av samme rør, skal den sendes ut til 16 mm. I tillegg må du kjøpe en overgang fra et metall-plastrør på gjenget tilkobling.

• Velg et sted for implementering av tie-ins
• Det er merket etter størrelsen på tee minus den delen av røret som går inn i tilkoblingene.
• Ved hjelp av spesiell sakse kutte et lite område.
• Skru ut mutrene fra tee og sammen med låsingene settes på to dyser. Dette er viktig å gjøre nå, for da vil det være umulig.
• Rør på begge sider er flared med en spesiell enhet. Du kan også bruke en vanlig skrutrekker for dette.
• Innsatt tee. Rør vasken til stoppet. To ringer skiftes, alt er klemmet med nøtter med en justerbar skiftenøkkel.
• Hvis tee var med en gjenget tilkobling, blir tilkoblingen laget med fleksible slanger, som i den første versjonen.
• Hvis tilførselen er planlagt med et rør, blir to segmenter kuttet, hvis størrelse vil være lik avstanden fra tee til adapteren.
• Adaptere er montert på kulventiler.
• Rørsegmenter er festet i tees og adaptere.

Tips! Fittings brukes også til metall-plast rør, som må trykkes. I dette tilfellet vil handlingssekvensen være den samme, men i tillegg vil du trenge et verktøy for krymping.

Tilkobling til polypropylenrør

I tillegg trenger du et loddejern for plastrør, spesielle saks, to tees, to adaptere for en gjenget tilkobling (MRN eller MRV), alt avhenger av tråden som tappene og sikkerhetsventilene er installert på, samt hjørnene - deres nummer vil avhenge av konfigurasjonskompleksiteten vannforsyning.

• Velg et sted å koble til.
• Røret er kuttet til teens bredde minus 2 cm. Omtrent 1 cm blir senket inn i tee på hver side.
• Ved hjelp av loddejern blir rør og beslag oppvarmet, hvorpå de er sammenkoblet. Etter artikulasjon kan de ikke bli vridd, fordi det vil føre til dårlig tetthet.
• Videre, ved hjelp av rørseksjoner og hjørner, blir det laget til kjelerørene.
• På enden loddet kobling med en metalltråd.
• Alt er ordentlig tilkoblet og strammet.

Tips! Det er godt å bruke flere flasker med fine filtre foran kjelen, samt et saltfilter - det myker vannet og reduserer mengden av forekomster som kan samle seg på veggene og varmeelementet.

Indirekte varmtvannsbereder

Systemet for tilførsel av rør vil være det samme som for den elektriske versjonen. Men det er visse nyanser om hvordan man skal ordne konturen til varmesystemet ordentlig.

Den første ordningen innebærer å koble til tilstedeværelsen av en låsemekanisme for 3 svinger. Bunnlinjen er at temperaturen på termostaten er satt lavere enn den på kjeltermostaten. Vann fra ovnen går til varmesystemet. Så snart vannet i kjelen varmer opp til en forutbestemt temperatur, slipper ventilen av strømmen til oppvarming og frigjør vann i tanken. Således prioriteres varmtvannsenheten.

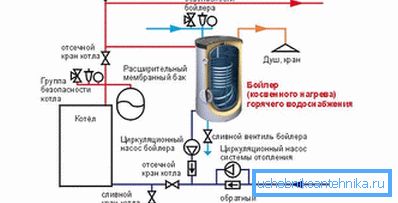

Den andre inneholder to tvungne sirkulasjonspumper. En, som vanlig, er på returrøret til varmesystemet, den andre er også på returrøret, men allerede den som kommer fra kjelespolen. Deres arbeid styres av en termostat. Så snart temperaturen i det faller, starter lagringspumpen, og den som sirkulerer rundt hele varmekretsen slår av og omvendt.

Den tredje metoden vil være nyttig dersom et radiant varmekoblingssystem brukes i huset. Den har en kollektor hvor varmt vann fra kjelen kan strømme både til det varme gulvet og til radiatorer. I et slikt system vil det bli nødvendig å installere de hydrauliske pilene. Det vil kompensere for forskjellen i trykk som vil eksistere på grunn av at flere pumper fungerer for individuelle kretser.
