Avstand mellom kloakkbrønner og andre standardkrav

07-09-2018
Utendørs kloakk

Hensikten med å skrive denne artikkelen er å sette sammen de grunnleggende kravene til dimensjoner og avstander, som skal følges når man legger dreneringssystemet. Vi må finne ut hva minimale avstand mellom kloakkhullene kan være, hva er størrelsen på beskyttelsesområdet til renseanlegget og hva diameteren av kloakkrørene kan være. Så gå.

Avløp brønner.

Kilder til informasjon

Den viktigste informasjonskilden til oss vil være Sovjetunionens statsutvalg for bygging, SNiP 2.04.03-85, vedtatt i 1986. Det regulerer leggingen av eksterne kloaknett og bygging av tilhørende strukturer.

Nysgjerrig: nesten samtidig med det ble SNiP 3.05.04-85 vedtatt, som beskriver kravene til bygging av eksterne vannforsyninger og kloakknett. Hvis det første dokumentet er viet til utforming av avfallssystemer, fokuserer den andre på materialene som brukes og installasjonsteknologien.

Vi må samle litt informasjon i et annet dokument - regelboken for joint venture 32.13330.2012. Dette er en oppdatert versjon av SNiP 2.04.03-85, godkjent i 2013, som ikke avbryter dens effekt, men introduserer noen tillegg til teksten.

brønner

La oss starte med kravene til plasseringen av brønner. For å gjøre dette må vi begynne å undersøke deres typer.

Typer og formål

  • Inspeksjonsbrønner tjener til å kontrollere arbeidet i kloakkanlegget og, viktigst, å rense det ved uunngåelige blokkeringer.
  • Rotary - utfør samme funksjon på endringspunktene for bevegelsesretningen for aksjer. Enhver rørbøyning er alltid et sted med økt risiko; Tilgang til det løser dette problemet helt, slik at du kan rydde tett når det oppstår.
I bildet - roterende kloakk godt. Ved vendepunktet er det en revisjon for å rense klossene.
  • Differensial hellingskompensasjon. Overdreven forspenning er ikke mindre skadelig for kloakkens arbeid enn dets fravær: Overdreven rask bevegelse av avløp fører til at faste fraksjoner akkumuleres i røret og gradvis reduserer frigjøringen.
  • Hubber er utstyrt på leddene av rørledninger.

plassering

Den minste avstanden mellom kloakkhull i henhold til SNiP for mullhull bestemmes av størrelsen på røret som forbinder dem.

Diameter, mm Korteste avstand, m
150 35
200 - 450 50
500 - 600 75
700 - 900 100
1000 - 1400 150
1500 - 2000 200
Over 2000 250 - 300

Nodal brønner, som det er lett å gjette, er utstyrt på alle steder i forbindelse med kloakkledninger; roterende - hvor røret endrer retning. I tillegg skal de sørge for i prosjektet ved endringspunktene til skråningen eller delen.

dimensjoner

Seksjonen av rundbrønnen bestemmes igjen av rørets seksjon:

  • Opptil 600 mm - 1 m;
  • 700 mm - 1,25 m;
  • 800 - 1000 mm - 1,5 m;
  • 1200 mm - 2 m.
De to mest populære størrelsene på brønnringer.

Men: med en dybde på mer enn 3 m er den minste diameter 1,5 m.

Høyden på arbeidsdelen av brønnen (fra brett eller hylle til lokket) er vanligvis sett til 1800 mm. Det er klart at instruksjonen ikke alltid er aktuell: terrenglindring kan tvinge til å øke eller redusere dybden. Hvis det er 1,2 meter eller mindre, øker tverrsnittet med hensyn til ovennevnte verdier med 300 mm; mens det ikke skal være mindre enn en meter.

Throats er ikke laget 700 mm; Ved bruk av store rør må de hoppe over rengjøringsverktøy.

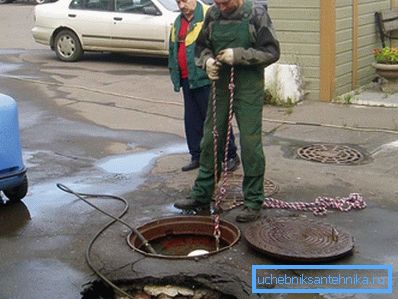

Den trange nakke gjør det vanskelig å rengjøre brønnen.

rørene

Når avløpssystemet skal legges, skal det baseres på følgende minste verdier av rørstørrelser:

objekt Minste diameter, mm
Intra kvartal bolig og industrielt nettverk 150
Gatenett av husholdningsbruk og industriell bruk 200
Intra-kvart storm nettverk 200
Street storm nettverk 250
Intra kvartalet og gatenett i bosetninger med et utladningsvolum på mindre enn 300 m3 per dag 150

I tillegg regulerer SNiP slangen til rørene.

Det er ikke bare relevant for eksterne nettverk: de samme verdiene bør følges når man bygger interne renseanlegg med hendene.

  • For 50 mm rør er den optimale hellingen 0,035 (3,5 cm per lineær meter).
  • For 110 - 0,02.
  • 150 til 0,01.
  • 200 - 0,008.
Den optimale og minste tillatte helling for de mest populære størrelsene.

Sanitære beskyttelsessoner

Deres størrelse er bestemt av både type struktur og ytelse.

struktur Størrelsen på sanitærbeskyttelsesområdet i meter med en kapasitet på tusen m3 / dag
Opptil 0,2 0,2 - 5 5 - 50 50 - 280
Filtreringsfelt 200 300 500 -
Jordbruks vanning feltet 150 200 400 -
Biologisk dam 200 200 300 300
Pumpestasjon 15 20 20 30

Hva skal være avstanden fra kloakken til kjelleren av hytta?

Her er parametrene som bør følges ved utforming av et autonomt kloakkanlegg for et privat hus (kapasitet - mindre enn 15 kubikkmeter per dag).

  • Sanitærbeskyttelsesområdet til det underjordiske filtreringsfeltet er 15 meter.
  • For en filtergrav eller sand og grusfilter er det 25 m.
  • Septiktanken kan bygges 5 meter fra fundamentet, og filteret er godt inn i 8.
Plasseringen av septiktanken i hagen.

Dreier, dybde

Hva er den minste svingradiusen til et kollektorrør?

  1. Med tverrsnittet opp til 1200 mm, er det lik diameteren på røret.
  2. Hvis røret er tykkere enn 1200 mm, er den minimale svingradius lik de fem diametrene.

Viktig: I sistnevnte tilfelle skal inspeksjonsbrønner bygges i begynnelsen og på slutten av vendekurven.

Hva er minimumsdybden du kan legge kloakk?

Verdien bestemmes først og fremst av dybden av jordfrysing og opplevelsen av drift av kloakknett i regionen.

Hvis det ikke er noen driftsdata, er minimumsdybden til avløpsrøret:

  • Med et tverrsnitt på opptil 500 mm - 0,3 m over dybden av jordfrysing;
  • Med større tverrsnitt - 0,5 m over frysepunktet.
Minste dybde på røret med en diameter på 0,5 m.

I begge tilfeller kan avstanden fra toppen av røret til bakken eller et nullnivåmerke ikke være mindre enn 0,7 m. Prisen for å bryte denne regelen er en økt sannsynlighet for at rørene fryser på frost og skade ved å føre kjøretøy. Hvis en eller annen grunn er tilstanden upraktisk, blir rørene stablet i en betongbrett og i tillegg isolert.

konklusjon

Vi håper at materialene som tilbys til leseren, vil hjelpe ham med design og selvbygging. Som vanlig inneholder videoen i denne artikkelen ytterligere tematisk informasjon. Lykke til!
