Hvordan beregne drenering på nettstedet

Som du vet, må du utarbeide en plan og beregne parametrene for hele konstruksjonen før du påbegynner byggearbeid. Bare med de riktige beregningene, vil strukturen du har bygd fungere ved 100%. Denne artikkelen vil snakke om hvordan man beregner drenering på stedet før konstruksjon.

Utvalg av drenering og ordning

Faktum er at det er to typer drenering: overfladisk og dyp. Før du bestemmer deg for hvilken type avløp du skal bygge.

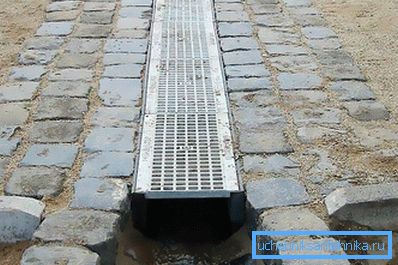

• Surface drainage er utviklet for å samle regnvann og smeltevann. Derfor, hvis et slikt system er nok for deg, fortsett til oversikten over plasseringen av dreneringsrørene og vanninntakbrønnene. Gutters bør være plassert langs hele omkretsen av stedet der spillvann skal hentes fra faste overflater: asfaltbaner, plattformer og avløp fra taket av en bygning. Gutters helling beregnes som ved legging av kloakk - 2 cm per 1 m lang. Etter å ha trukket en dreneringsplan og beregning av skråningen, fortsett til konstruksjon.

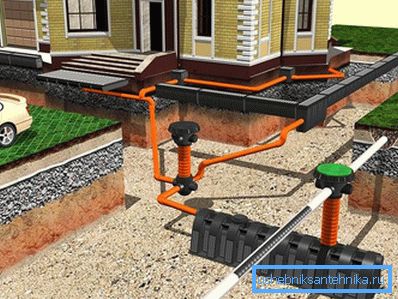

• Dybde drenering er designet for å drenere fra territoriet ikke bare regn og smeltevann, men også permanent plassert på grunnvann grunnvann. Hvis det ikke er mulig å avlede regnvann utenfor området, kan avløp fra hustakene kuttes inn i dyp drenering. Begynn å kartlegge dreneringen, vurder denne nyansen. Beregningen av denne typen konstruksjon er mye mer komplisert. Dreneringsrøret bør løpe langs hele omkretsen av bygningene, men ikke nærmere enn 3 m fra veggen. Som du forstår, er formålet med dyp drenering å fange opp alt grunnvann og hindre dem i å lekke inn i kjelleren av huset.

Så, med beregning av overflatedrenering er alt klart, men vi vil vurdere beregningen av dyp drenering mer detaljert.

Beregning av dypdybden

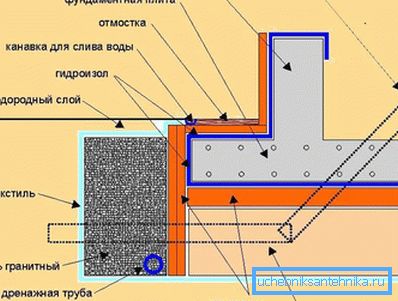

Etter å ha trukket opp utformingen av den dype dreneringen, er det nødvendig å fortsette til viktige beregninger. Beregningen av dreneringen må inneholde riktig installasjonsdybde.

1. Den første faktoren som påvirker dybden av drenering legger er dybden av jordfrysing. Som du skjønner, dersom dreneringen fryser om vinteren, så vil det under vårens tining ikke kunne samle smeltevann og avlede dem fra bygningen. Isdreneringsrør vil tine i svært lang tid, noe som vil redusere dreneringsfunksjonaliteten til null. Ta hensyn til det faktum at snøbrettet fungerer som en varmeapparat. Så, beregning av rørdybden tar vi jordfrysningsdybden (for hver region er den forskjellig) og trekker fra den: For rørdiameter opp til 500 mm - 300 mm, for et rør fra 500 mm og over - 500 mm. For eksempel er dybden av frysing 1500 mm. Avløpsrøret vil bli lagt med en diameter på 200 mm. Lag en beregning: 1500 - 300 = 1200. Dette vil være dypet av dreneringen din.
2. Den andre faktoren som påvirker dypdypens dybde, er dybden av grunnlaget for bygningen. I denne beregningen er ingenting komplisert. Dybden av fundamentet er tatt, og 500 mm legges fra bunnpute. Denne dybden beregnes for å fange grunnvannet i løpet av vårflommen.

Her, på grunnlag av disse to beregningene, tas den største verdien, noe som indikerer dybden av drenering legging.

Dreneringshelling beregning

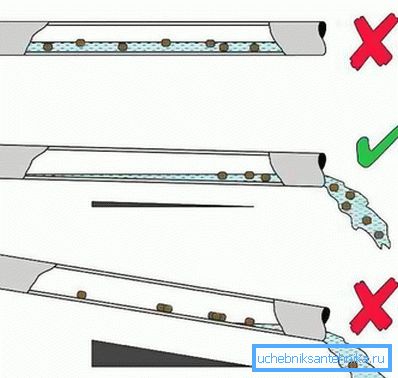

Du har beregnet stedet der dreneringen og dybden av installasjonen skal finne sted. Men for at det skal fungere ordentlig, må røret ligge i en helling fra toppunktet mot utladningen. Hellingen er beregnet på samme måte som for overflateavløp og kloakk av 1-2 cm pr 1 m lineær. For å kunne beregne helningen på hele motorveien, kan du utføre noen beregninger:

1. Fra toppen av dreneringen (vanligvis er det på hjørnet av bygningen) måle lengden på grøfteren gravd langs 2 som konvergerer på hjørnet av bygningens sider. For eksempel, en grøft på 9 meter.
2. Oppsummer dem, og du får den totale lengden på grøften - 18 m. Mål avstanden fra bygningen til det laveste punktet av avløpet, som er avløpsbrønnen.
3. For eksempel, la det være 10 m. Sum to tall: 18 + 10 = 28.
4. Du har den totale avstanden fra toppen av avløpet til det laveste punktet i avløpet, og det er 28 m.
5. Hvis du skal beregne forskjellen mellom to punkter, er 1% av avstanden tatt, da er den 0,28 m. Med andre ord, vil forskjellen i plasseringen av øvre punkt av dreneringen og nedre punktet til dreneringen være 28 cm.

Basert på disse beregningene, utfør dreneringshellingen.

God beliggenhet

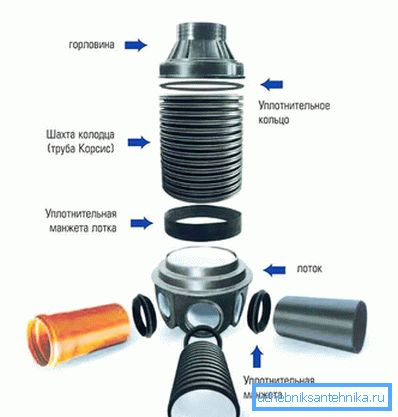

For å utføre dreneringsvedlikehold, er det nødvendig å gi inspeksjonsbrønner. Derfor beregner du ordningen med dyp drenering, beregne det nødvendige antall brønner og deres plassering.

Dreneringsbrønnen skal være i sving, men ikke lenger enn 20 meter fra avløpssvingen, og på en flat strekning - hver 30-40 meter. Plasser oppsamlingsbrønnen på det laveste punktet, med tanke på det praktiske utslippet av vann inn i kløften eller pumping ut med en dreneringspumpe.

Etter å ha utført alle beregningene for konstruksjonen av dreneringssystemet, kan du være sikker på kvaliteten og holdbarheten.
