Metoder for installasjon av vannbrønner

10-02-2018
Utendørs kloakk

Vannbrønner i henhold til SNiP er underjordiske strukturer, med det formål å installere rørleggerutstyr i dem. Disse kan være ventiler, ventiler, måleanordninger, avstengningsventiler, etc. Disse designene kan ha en rektangulær eller avrundet form.

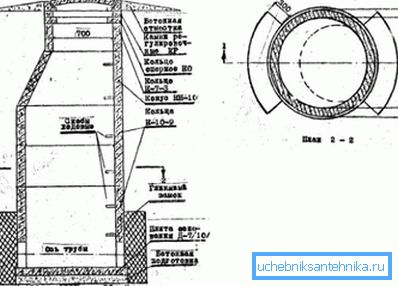

På bildet, ordningen med konstruksjon med ønsket størrelse.

Generelle bestemmelser

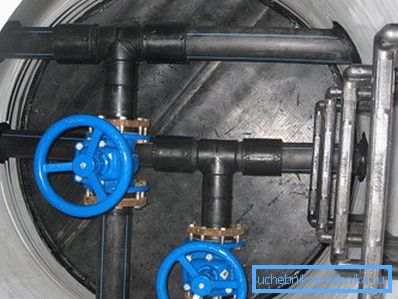

Disse fasilitetene er nødvendige for installasjon av ulike utstyr i dem.

Krav til installasjon av eksterne deler av ingeniørkommunikasjon finnes i SNiP nr. 2.04.0 / 84.

Generelt ser detaljering av en vannbrønn ut som dette.

  1. Høyden fra dreneringsnivået til dekselet skal være minst 150 cm.
  2. For nettverk med et tverrsnitt på opptil 400 mm, bør minimumsavstanden fra konstruksjonsveggen til røret være 30 cm. For seksjoner 500/600 mm - dette er 50 cm, og med en systemdiameter større enn 600 mm - 70 cm.
  3. Rørflenser med et tverrsnitt på opptil 40 cm må være plassert, minst 0,3 m fra veggene. Hvis diameteren er over 40 cm, øker spalten til 0,5 m.

Vær oppmerksom på! Denne instruksjonen forbedrer installasjonshensynet. Hvis flensens størrelse er stor, brukes tykke bolter til festing, de må ofte strammes med en lang spak.

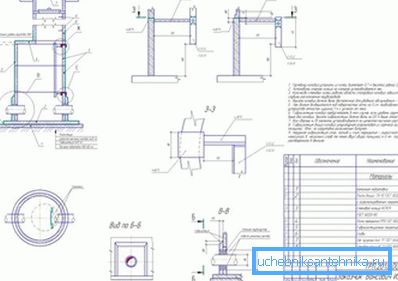

Design tegning armert betong brønner.
  1. Spalten fra enden av stikkontakten, mot veggen, for tverrsnittet opp til 30 cm, skal være fra 40 cm, for en diameter som er større enn denne verdien -0,5 m.
  2. Øverst på de inntrekkbare stengene på pluggene skal skilles fra alle flater på 30 cm. Rattet med en fast stangtype krever 50 cm ledig plass.

Fra bunnen av røret til nivået på sengetøy bør være:

  • med tverrsnitt opp til 40 cm - 25 centimeter;
  • med en diameter på 50 / 60-30;
  • med et tverrsnitt på mer enn 60-35.

Vær oppmerksom på! For å trenge inn i brønnen er det ønskelig å utstyre veggen med eget stål eller støpejernsbeslag. Hvis du ikke klarer å gjøre dette, kan du bruke en stige eller en stige.

Manhole deksler for vann og kloakk brønner trenger ikke å være isolert. Isolerte elementer brukes hvis det foreligger en teknisk begrunnelse. For eksempel i området alvorlige vintre.

Forsterket betongkonstruksjoner

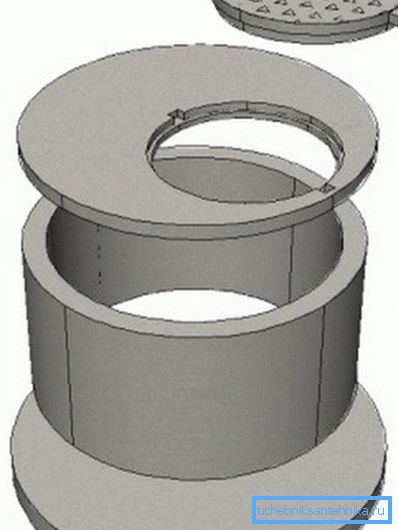

Enheten er en brønn av armert betong.

De vanligste prefabrikerte fabrikkbrønnene av armert betong.

Hva utgjør en slik brønn

Enheten av en vannbrønn fra betongringer er som følger:

  • veiskilt;
  • ekstra ring;
  • nakken;
  • gulvplater;
  • vegg ring;
  • luke med deksel;
  • bunnplate.

Dimensjonene til ringene av vannbrønner er gitt i bordet.

Produktmerking Dimensjoner i mm Vekt i kg Kostnad for
høyde Veggtykkelse Ext. diameter
COP / 7/1 100 80 700 46 340
COP / 7 / 1,5 150 80 700 68 350
COP / 7/3 350 80 700 140 590
CS-7-5 500 80 700 230 800
COP / 7/6 600 100 700 250 825
COP / 7/9 900 80 700 410 1230
COP / 7/10 1000 80 700 457 1280
COP / 10/5 500 80 1000 320 1105
COP / 10/6 600 80 1000 340 1130
COP / 10/9 900 80 1000 640 1530
COP / 12/10 1000 80 1200 1050 2115
COP / 15/6 600 90 1500 900 2060
COP / 15/9 900 90 1500 1350 2670
COP / 20/6 600 100 2000 1550 3345
COP / 20/9 900 100 2000 2300 4015
COP / 25/9 900 120 2500 2200 16100
KO / 6 70 120 580 60 390

Montering konstruksjon

Varmepumpe armert betong brønner er oftest montert for leilighet bygninger. For egne hjem er de også brukt. I de fleste tilfeller fyller private eiere imidlertid monolitiske firkantede eller rektangulære strukturer (de krever enklere former enn for sirkulære analoger). Byggorganisasjoner bruker mer sofistikerte metoder ved å bruke ferdige fabrikkringer.

Videre kort om hvordan selvinstallasjon av vannbrønner fra armert betong.

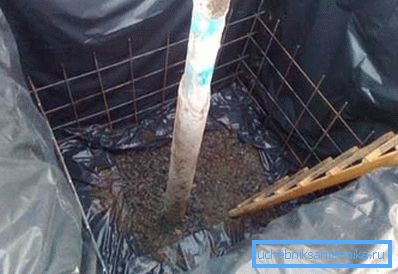

Uavhengig arrangement av en betongbrønn.
  1. Det skal bemerkes at formenheten blir komplisert, da den må ha åpninger for nettverksskuffene og inngangen.
  2. Først må du grave en grop. Veggene skal være 20 cm bredere enn fremtidens størrelse.
  3. Ved siden av bunnen av gropen skal helles 20 cm grus eller sand. Dette laget vil være grunnlaget for veggene og vil tjene som drenering.
  4. Veggene i gropen må dekkes med rullet vanntett - plastfolie, vanntett, takfilt. Denne gulv tillater heller ikke at vann fra betong absorberes i jorda, og dermed reduserer strukturen styrke.
  5. Deretter er armeringsrammen montert. Den kan være laget av bølgebryter, bundet med glødetråd eller fabrikknett.
  6. Deretter går forskyvningen av. Materialet til det kan fungere som fuktresistent kryssfiner, brett, OSB, glatt skifer, etc.
  7. Fabrikkbetong M-200 eller en uavhengig blandet blanding helles i den ferdige esken i lag med 30 cm hver. Forholdet av løsningen: 1 andel sement, 3 aksjer kvartsand og 3 grusgrenser. Hvert av de strømmede lagene er rammet med en spleising.
  8. Når betongen er helt tørr, er en fabrikkplate plassert på toppen, som har en hette og luke av en vannbrønn.

Murstein kolleger

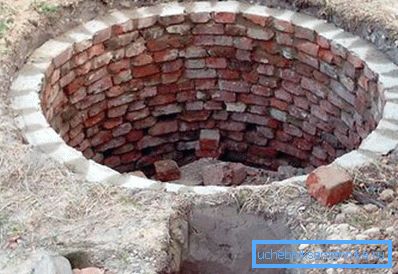

Byggingen av murstein.

Enheten av vannbrønner fra en murstein - mer arbeidsintensiv prosess. Dimensjonene til gropen for dem bør være større enn for konkrete kolleger. Faktum er at mursteinen trenger ekstern vanntetting, som er utstyrt med flere lag med oppvarmet bitumen.

Vær oppmerksom på! I dette tilfellet er det nødvendig å utføre legging bare fra en gul eller rød keramisk murstein. Silikat er laget på basis av kalk og blir raskt ødelagt i fuktighetsklimatet.

Legg materialet i en halv murstein. Dens horisontale rader er bundet minst 25% av elementets lengde. Som bindemiddel bruker den en sement-sandblanding i forholdet 1: 3. Tykkelsen på murverkskjøtene er 1 / 1,5 cm.

Ferdige plastkonstruksjoner

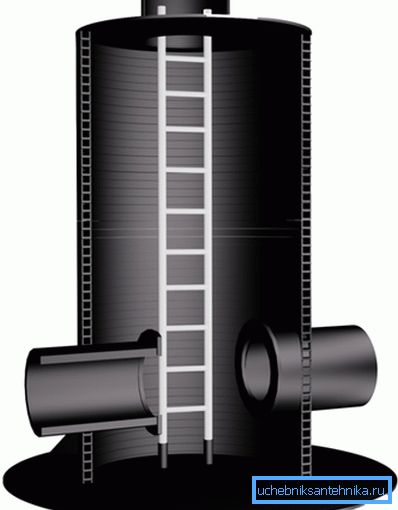

Den ferdige konstruksjonen av plast.
  1. Plastfabrikker gjør det mulig å spare mye tid.
  2. Utformingen av en vannbrønn av denne typen består av et tykt korrugerte rør laget av PE eller PP. Strukturen har grener for skuffer og tetningsringer.
  3. For å øke ringstivheten i strukturen, er den laget med dobbeltveggede vegger.

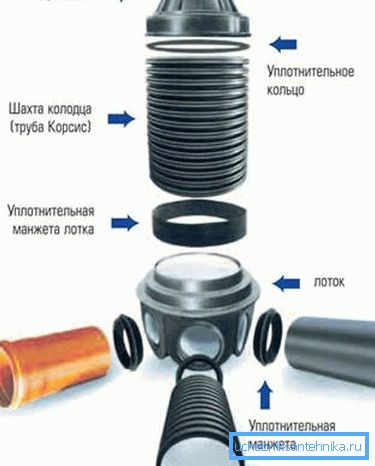

Avtakbar type design.
  1. Prisen på plastbrønner er ganske høy - et to meter produkt med en del på 0,7 m koster 15/17 tusen rubler.

Installasjon av anlegg

  1. En grop er graving, litt større enn brønnen selv. 15/20 cm vil være nok.
  2. Sandpute faller.
  3. Deretter senkes strukturen ned i gropen.
  4. Hvis strukturen har et nedsenkbart kammer, er det fylt med betong. På grunn av dette vil brønnen ikke flyte i våt jord.
  5. Kommunikasjon og utstyr er installert i bygningen.
  6. Backfilling utføres.

konklusjon

Brønner for vannforsyningsnettverket har en viktig funksjon. De huser utstyr som regulerer og styrer driften av systemet.

Videoen i denne artikkelen vil hjelpe deg å forstå emnet.
