Telefonavløp: egenskaper ved konstruksjon og drift

Telefonrenseanlegg er underjordiske strukturer bygget med bruk av rør og brønner. Fasiliteter er utformet for skjult og sikker plassering av lavstrøm eller fiberoptisk ledning. I denne artikkelen vil vi se på hvilke typer kommunikasjonsavløp som brukes i dag, og hva er funksjonene i deres bruk.

Hovedtyper er deres designfunksjoner.

Kloakkkommunikasjon, i samsvar med formålet, er delt inn i to typer:

• Hovedavløp - Dette er et komplekst system bestående av rør, brønner og andre elementer som er beregnet for å legge på stammen.

Konstruksjonen starter ved stasjonbrønnene og går langs hovedlinjer. I løpet av linjen, i en viss avstand fra hverandre, ser det brønner og distribusjonskapasjer.

Brønner er ment for å kontrollere kablernes integritet og for å utføre deres presserende utskifting eller reparasjon. Spesialdistribusjonsutstyr er installert i distribusjonskapasjer, hvorfra hovedlinjen er delt inn i sekundære distribusjonslinjer.

• Distribusjon avløp er en rørledning med en mindre tverrsnittsdiameter enn rørledningen som brukes til å legge linjen. Strukturer stammer fra distribusjonsutstyr og fører direkte til sluttbrukere.

Viktig: Det er vanlig å legge bare stammen i hovedrørledningen. Følgelig legges en mindre kabeldiameter i fordelerkanaler. Men hvis forskjellige ruter sammenfaller, kan de legges i en rørledning.

I samsvar med designfunksjonene i kommunikasjon avløpsvann er delt inn i:

• Enkelt hulls modifikasjoner der rørledningen langs hele lengden er en enkelt kanal;
• Multihole modifikasjoner der blokker fra flere rør er påført.

Reglene for bygging av telefonrørledning tyder på muligheten for å bruke ikke bare betong og keramikk, men også polyetylenrør, hvis pris er mindre høy.

Valget av rør er bestemt i samsvar med geodetiske egenskaper i regionen. Derfor, før byggearbeid utføres, utarbeides et prosjekt der sammen med slike parametere som dybde og diameter er type rør angitt i henhold til materialene som brukes, samt type og antall mangler.

Riktig utformet og konstruert avløpsanlegg gjør at du kan utføre pakningens utskifting og installasjon av ledninger med egne hender. Du kan også regelmessig utføre måle- og vedlikeholdsarbeid på linjen uten at du må åpne vegflaten eller bakken.

I tillegg gir en skikkelig utformet og konstruert konstruksjon optimal beskyttelse for installerte ledninger fra elektrokjemisk korrosjon og mekanisk skade.

Krav til byggearbeid

Byggingen av telefonavløp utføres i henhold til en rekke tekniske krav, regler og forskrifter (se også artikkelen Tilkobling av vaskemaskin til kloakk og vannforsyning: 5 enkle og uavhengige trinn).

Hovedkravet for bygging av telefonnett er et langt driftsliv for fasilitetene. Overholdelse av dette kravet bestemmes av konstruksjonens ytelse og pålitelighet.

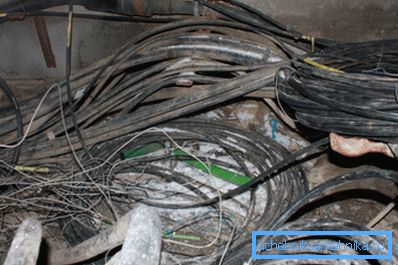

I forbindelse med tilstedeværelsen av fiberoptiske nettverk, bygges kloakkanlegg med tanke på muligheten for å legge begge typer nettverk. I enkelte tilfeller er separate rørledninger bygget, konstruert for individuell legging av den optiske fiberen.

Under utformingen og etterfølgende konstruksjon av kloakkanlegget er det nødvendig å gi beskyttelse mot følgende faktorer:

• penetrering av gass eller vann i rørledninger og brønner;
• korrosive prosesser (elektrokjemisk korrosjon);
• tektonisk aktivitet og som et resultat mekaniske påvirkninger og skade på nettverk;
• temperatureffekter.

I samsvar med konstruksjonsreglene, når det legges til det underjordiske kabelnettet, er den ugjennomtrengelige delen av gaten valgt med en høy kvalitet på vei. Det anbefales ikke å legge rørledningen under krysset mellom veier og jernbaner, hvor en betydelig mekanisk belastning legges på bakken.

Egenskaper ved konstruksjonen av visningsenheter

Instruksjonene for utforming og etterfølgende konstruksjon av kommunikasjonsavløp krever tilstedeværelse av ulike typer visningsenheter.

Inspeksjonsbrønner kan være av følgende typer:

• sjekkpunkter - er installert på rette deler av sporene;

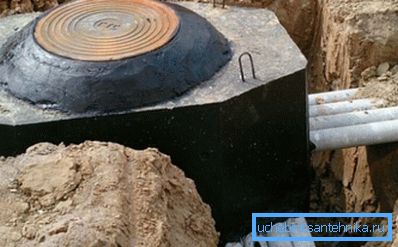

• vinkel - installert på rotasjonsplan med en vinkel på mer enn 15?
• forgrening - installert i de områdene hvor ruten er skilt i flere forskjellige retninger;
• stasjon - er installert på delene av rutetilførselen til telefonsentraler.

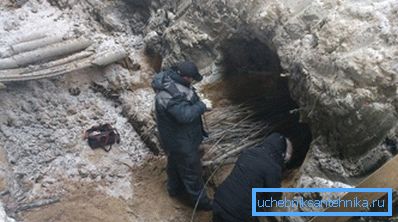

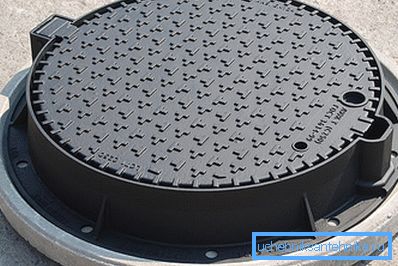

I samsvar med kravene til bygging av telefonavløp skal manhode plasseres i en avstand på ikke mer enn 150 m fra hverandre. Slike krav er diktert av hensyn til enkelhet og effektivitet av overføring mellom brønner under reparasjon og installasjonsarbeid.

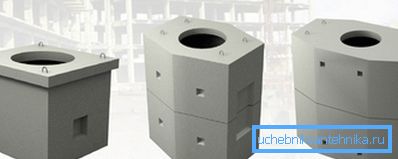

Forsterket betong kan prefabrikeres og prefabrikeres. I dag er det tillatt å bruke manhull laget av andre materialer. Imidlertid bør bruken deres motiveres av egenskapene til nettstedet eller egenskapene til jorda som nettverket er forsterket i.

Viktig: For å øke avløpsvannkapasiteten, er ikke kontrollerte kontrollanordninger gjenoppbygget, men suppleres med nye brønner, som ligger i nærheten av gamle observasjonsanordninger.

Krav til legging av kanaler

Rørleggingsanvisninger må oppfylle en rekke krav, blant annet legger vi merke til følgende punkter:

• Den indre overflaten av rørene som brukes, uansett hvilken type materialer som brukes, skal være glatt.
• Uansett hvilken type rør som brukes, bør den ferdige strukturen ikke ha skadelig effekt på ledningen.
• Den ferdige rørledningen skal være motstandsdyktig mot mekanisk belastning, temperaturendringer og grunnvannseffekter.

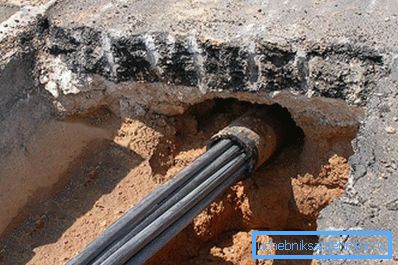

• Ved tilrettelegging av distribusjonsnett skal polyetylenrør med et indre tverrsnitt på 55-58 mm brukes.
• Ved innretning av stammenettverk benyttes rør av betong eller asbestcement med en indre tverrsnittsdiameter på 90-100 mm. I noen tilfeller kan polyetylenanaloger med en diameter på minst 63 mm brukes.

Nettverkslagringsfunksjoner

Kanalene kan legges kabler for alle typer kommunikasjon.

Legging utføres i samsvar med følgende krav:

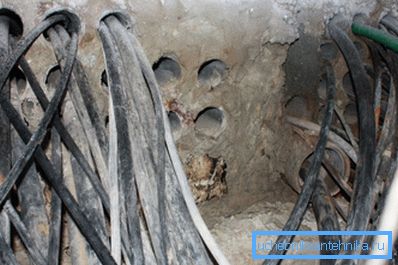

• Legging utføres i frikommunikasjonskanaler, hvor ikke mer enn seks ledninger av samme type skal være plassert.
• Kommunikasjonskanaler hvor fiberen er dirigert, bør ikke brukes til å imøtekomme elektriske ledninger.
• Hvis kanalen er opptatt av elektriske kabler, er leggingen av uarmerte optiske fibre bare tillatt i forhåndsdefinerte polyetylenrør PND-32-T.
• Pansrede kabler legges på både frie og opptatte kanaler uten bruk av polyetylenrør.
• Legging av uarmert ledning utføres i samlere av liten seksjon.
• Diametrene til de liggende kommunikasjonskablene skal ikke overstige 75% av kanalens tverrsnittdiameter.

Kabelleggingsmetoder

Kabel tegne metoder er avhengig av type og vekt.

Disse parametrene må tas i betraktning når du velger en egnet metode og et passende verktøy.

• Kabler med en masse på ikke over 1500 kg / km blir trukket for hånd med en syntetisk eller stålkabel;

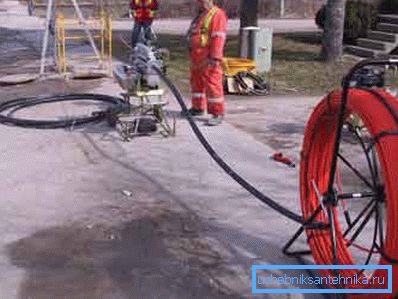

• Kabler med en masse på ikke over 6000 kg / km er trukket med en manuell vinsj utstyrt med en stålkabel med en diameter på minst 8 mm;
• Kabler med en masse på over 6000 kg / km blir trukket med en maskin og et ståltau med en diameter på minst 11,5 mm.

konklusjon

Nå vet du hva en moderne telefonlinje er, hvordan den bygges og hvordan den drives. Du kan finne mer nyttig og informativ informasjon ved å se videoen i denne artikkelen (les også artikkelen Polypropylene kloakkrør - en nyskapende løsning innen VVS).
