Trykkavløpsanordning

Trykkavløp er et nettverk, hvor koblingene er en sump, en pumpestasjon og en rørledning som transporterer avløpene med makt. Plassering av kloakk slutter å koble til eksisterende nettverk. For å gjøre enheten av trykkhodet avløp, er det nødvendig med viss kunnskap og ferdigheter.

kjennetegn

Avløp er tyngdekraft og trykk. Hvert system er ordnet på grunnlag av ytre forhold. Hvis eksterne faktorer ikke tillater å bygge en tyngdekraft drenering, så er et trykk en bygget, som har sine fordeler:

• Lang levetid. Hvis vi tar hensyn til støpejern, PE eller PVC-rør, som ofte brukes til trykkavløp, har de nylig blitt produsert av tilstrekkelig høy kvalitet.
• Sannsynligheten for blokkeringer i rørledninger minimeres. Moderne pumper er utstyrt med skjærekanter som knuser vev og andre faste fraksjoner som finnes i husholdningsavløp.
• Sammenliknende sparsommelighet. Dette gjelder trykkavløpssystemet, som har stor lengde og liten diameter.
• Enkle regler for bruk.
• Relativt enkel og rask installasjon. For å installere en klar KNS er det ikke nødvendig å utføre store jordarbeid. Det samme gjelder installasjon av trykkrørledninger som kjører nesten parallelt med jordens lettelse.
• Kompakt CND. Pumpestasjon for trykkavløp tar ikke mye plass, så det kan installeres selv i kjelleren av huset.

Trykkavløp er ordnet i følgende tilfeller:

• Et husholdningsavløpsrør i et privat hus ligger under tilkoblingspunktet, for eksempel et eksisterende kloakknettverk;
• terrenget langs linjen for legging av trykkavløp har betydelige forskjeller;
• Påfør en lukket metode for å legge en rørledning over veien;
• jordtype eller andre grunner utelukker muligheten for en dyp grøft;
• trykkrør av liten diameter.

Design arbeid

Utformingen av trykkavløp kan gjøre enhver relevant organisasjon som spesialiserer seg på bygging. Hvis du har den nødvendige kunnskapen, kan dette arbeidet gjøres uavhengig.

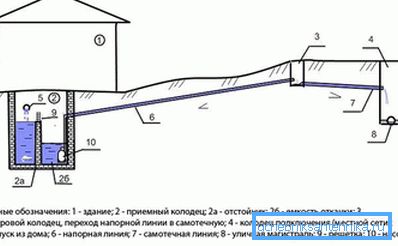

Utformingen av trykkavløp begynner med en undersøkelse av geologiske og geodetiske undersøkelsesdata. Når det kommer fra dem, velges en brønn på nettverket av det eksisterende kloakkanlegget, og ruten for å legge rørledningen blir trukket til den. Under utformingen vil rørledningens leggedybde og diameter bestemmes, strukturer og beslag på veien merkes, pumpen, dens type og kapasitet velges. For å velge en pumpe, må du foreta en hydraulisk beregning og planlegge et felles arbeid av trykkrøret og enheten. Når du velger en pumpe, er det nødvendig å ta hensyn til løftehøydeens geometriske høyde og trykkfallet langs rørledningens lengde. Når du legger rør, er det nødvendig å ta hensyn til terrenget og forsøke å ikke fordype rørledningen for mye. For å gjøre dette, langs lengden på ruten må du endre bakkene. Sumpbrønnen skal være den laveste i systemet. Hvis det er en mulighet, er det ønskelig å installere en brønn med utstyr på motorveien, der trykkavløpssystemet vil bli tyngdekraftstrøm. Hvis lettelsen tillater det, bør tyngdekraftrørene være så lange som mulig, og trykkrøret skal være kortere.

Tips! Ofte arrangerer flere eiere av nærliggende bygninger for å spare på bygging av kloakkanlegg en felles mottakingsbrønn som de interne systemene er koblet til og hvor de bygger en trykkgren.

Spesielle funksjoner

Pumpestasjon er hovedkomponenten av trykkavløp. Konstruksjonen av KNS inkluderer en rotor som har skjærekanter. Takket være dem blir de faste fraksjonene knust og ikke forstyrrer avløpet for å passere fritt gjennom en rørledning hvis diameter kan være opptil 110 mm. Alle deler av pumpen er laget av høyfast metall, så enheten har en ganske lang levetid. I stedet for støpejernsrør, som nylig er blitt brukt i installasjon av trykkavløp, blir polyetylen eller polyvinylklorid i stadig større grad brukt. Med en rørdiameter på opptil 90 mm leveres slike produkter i spoler, noe som er praktisk for montering.

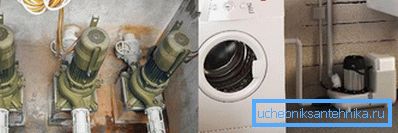

Pumpingstasjoner kan deles inn i to typer:

• In-house. Slike KNS tar bort avløp fra ett hus. De inkluderer en pumpe med en grinder og et plasthus. En slik struktur er som regel installert i kjelleren.
• Eksteriør. De er designet for å pumpe avfall fra flere hus. De pumper vann fra tanken der kloakk blir tyngdekraften fra forskjellige bygninger. Avløpsvann leveres til kloakkrensingsanlegg eller til det eksisterende kloakkanlegget.

Hvis du trenger tilkobling til trykkavløpssystemet, må du samle inn det nødvendige antall tillatelser og sertifikater, opprette en avtale for mottak av avløp og ringe til et spesialbyggingskap.

Valg av pumpe

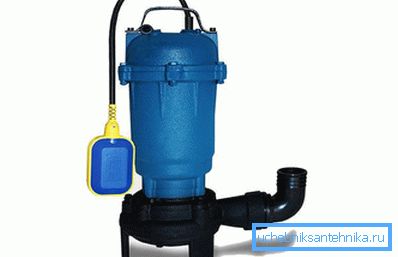

Pumpens type er valgt avhengig av avløpsvannets sammensetning. For avløp av økonomisk opprinnelse fra dusjen, vask og vask, kan en vanlig pumpe være egnet. Men siden fecale urenheter fra toalettet er også brukt, som også kan få solide fragmenter, må pumpen velges med en slipemaskin. Dens tilstedeværelse reduserer trykkrørets diameter til 40 mm.

Siden store mengder væske dreneres fra bad, fonter og bassenger, må pumper for dem ha høy ytelse. I tillegg bør deres uavbrutt arbeid sikres i lang tid. En annen faktor som må vurderes når du velger en pumpe type, bør den utformes for vanntemperaturer opp til 70? C, som kommer fra avløpene til oppvaskmaskinen og vaskemaskinen.

Når du installerer pumpen, er det visse regler:

• På pumpens installasjonssted bør det alltid være et pluss tegn;
• stedet for installasjon av KNS må rengjøres og ha tilgang til tilnærmingen;
• en bøyle med en spesiell flens bør installeres på bunnen av strukturen;
• trykkrøret støttes på kneet;
• røret på toppen av brønnen er festet med en brakett festet til veggen av strukturen;
• rørledningen må installeres i henhold til reglene - uten forvrengninger og belastninger. Utløpsrørets diameter må være mindre enn inntaket;
• For å utelukke en omvendt strøm, er det anordnet en tilbakeslagsventil og en ventil på trykkrøret;
• for å senke og heve pumpen, en kjede som er festet på enheten og en styrestruktur brukes;
• Når pumpen når nedre kneet, oppstår en stram forbindelse automatisk.

Prefabrikerte godt utstyr

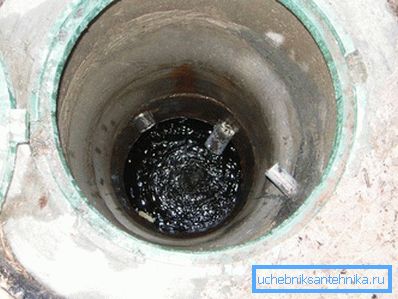

Når anordningen av trykkhodet avløp skjer, er en prefabrikert brønn en viktig kobling i konstruksjonen. Det må installeres nær huset for å motta avløpsvann. Bunnen og veggene i brønnen må sikres pålitelig vanntetting. Ellers er det stor sannsynlighet for at kloakk vil lekke inn i bakken. Overflatebehandlinger er vanligvis laget med betong, murstein eller bakte murstein. Tykkelsen skal til slutt nå ca. 25 cm. Ytre side av veggene kan isoleres med et bitumenbit, den indre siden av brønnen er pusset, det vil si at sømene gnides over. Ofte brukt i bygging av betongringer, som er stablet på en spesialplate.

For at pumpen skal kunne brukes lenger, er det ønskelig å arrangere en brønn med to seksjoner. Den første delen vil samle avløpsvann. I det andre må du installere en pumpe som vil fungere etter at vannet overløper fra det første rommet og når et visst nivå. I dette tilfellet vil de faste fraksjoner forblir i den første delen.

Tips! Hvis brønnen er enkeltseksjon, er det installert en nedsenkbar kloakkpumpe med grinder.
