Vannbrønn: formål, variasjon, konstruksjon

En vannbrønn er en viktig del av kommunikasjonen, noe som muliggjør planlagte og beredskapsforanstaltninger for reparasjon, vedlikehold og installasjon av vannforsyningsnett. Vi vil vurdere typer slike brønner, måtene deres konstruksjon og vise hvordan du kan bygge en brønn for vannforsyning med egne hender.

For vedlikehold av kritiske områder eller noder av systemet, er vannbrønner konstruert.

Formål og varianter

Konstruksjonen kan blokkere to rørledninger samtidig.

Brønner installert på vannforsyningssystemer er designet for ulike formål, de viktigste er:

  • Kontroll av steder av grener, veikryss og sving av hovedrør. Som det er riktig, er ethvert nettverk delt inn i rette seksjoner, i begynnelsen og slutten av hvilke brønner er installert for tilgang til rør i tilfelle en ulykke eller planlagte tiltak. I tillegg er det sving og grener som inneholder koblinger og flenser, som oftest er utsatt for lekkasje;
  • Muligheten til å få tilgang til ventiler, justerings- og avstengningsventiler og justeringsventiler. Ofte er det ved rørkryssene og grenene installert forskjellige ventiler for flytkontroll, for hvilken en brønn er konstruert.
  • Plassering av pumpestasjoner, måleanordninger og annet utstyr. En rekke forskjellige enheter er plassert direkte på linjen, og deres fylling med jord er ikke gitt. For å imøtekomme slike enheter og tilgang til dem, bygg spesielle tanker;
  • For mottak og drenering av det resulterende som et resultat av en ulykke eller planlagt utslipp av vann, kan spesielle mottaks- og dreneringsbrønner installeres på vannforsyningen;
  • I autonome vannforsyningssystemer kan en brønn tjene som en kilde til drikkevann eller spille rollen som en kausjon over brønnhodet;
  • Inspeksjons- og vedlikeholdstanker er også installert ved inngangspunkter av rør til boliger eller gjennom andre hindringer.
Bildet viser hvordan ansatte tilgang til system kontrollpunkter ble implementert ved hjelp av en brønn.

Vær oppmerksom på! Som du kan se kan utnevnelsen av en vannbrønn være forskjellig, men alle er ment for aktiviteter knyttet til kontroll, reparasjon eller vedlikehold av vannforsyningsnett.

Avhengig av formålet kan anleggene derfor deles inn i varianter, blant annet:

  • Inspeksjonsbrønner. Designet for å kontrollere ulike kritiske steder og områder;
  • Motorrom og utstyrsstasjoner. Her installerer de pumper, meter, girkasser og annet utstyr;
  • Kontrollpunkter hvor ventiler, kraner, portventiler og andre kontroller for systemparametre er plassert;
  • Dreneringsbrønnene er beregnet for innsamling, absorpsjon og vanndannelse.

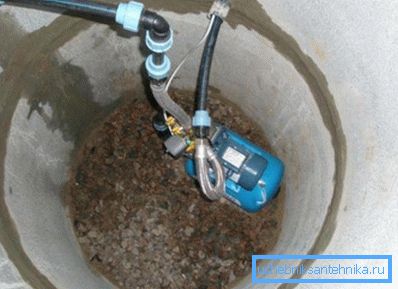

Reservoaret kan plasseres hydroakkumulator og annet utstyr.

Et eksempel på et dreneringsanlegg er en våt brønn i et vannforsyningssystem. Det er nødvendig å tappe vann fra systemet ved reparasjonsarbeid: væsken sendes til denne tanken, hvorfra den pumpes ut.

Metoder for konstruksjon og materialer

murstein

Du kan bygge en brønn for rørleggerarbeid fra murstein.

Det moderne spekteret av byggematerialer og teknologier er stort, så det kan være mange måter å bygge hydrauliske konstruksjoner på. En av slike metoder er konstruksjonen av en tank laget av murstein.

Murstein er et kjent tradisjonelt byggemateriale, hvor kvaliteten og påliteligheten er uten tvil og tidstestet. Selvfølgelig kan du bygge en flott brønn for akvedukten, som varer i mange år.

Under bygging av sentraliserte nettverk av statlige og leiesoldater, er dette materialet praktisk talt ikke brukt, men private eiere bruker det ganske ofte.

Plasseringen av hydrauliske konstruksjoner (CTA) er som regel planlagt på forhånd, og når de utvikler grøfter samtidig graver de ut pits for installasjon.

Ditch grave på scenen av jordutvikling.

Med denne tilnærmingen må du gjøre følgende:

  1. Nivå, kompakt og hell sand og grus bunn av gropen;
  2. Hell armert eller uforstyrret armert betongplate på bunnen;
  3. Legg veggene i strukturen, ta hensyn til hullene for innføring og utgang av rør. Bruk vanligvis halv-murstein legging med standard ligering av rader;
  4. Dekk veggene med et betongdeksel med hull for luken;
  5. Utfør ytterligere vanntetting av veggene;
  6. Kjør påfylling.
Vanligvis brukt legging i halv-murstein.

Vær oppmerksom på! Ved konstruksjon av hull er det nødvendig å ta hensyn til dimensjonene på boliglånsbrillene, og ikke rørene. Når du går inn i rør i briller, er det nødvendig å ta tiltak for vanntetting av inngangspunkter for kommunikasjon.

Ulempene ved metoden anses å være høye kostnader for murstein, arbeidets kompleksitet og den relativt store konstruksjonstiden.

plast

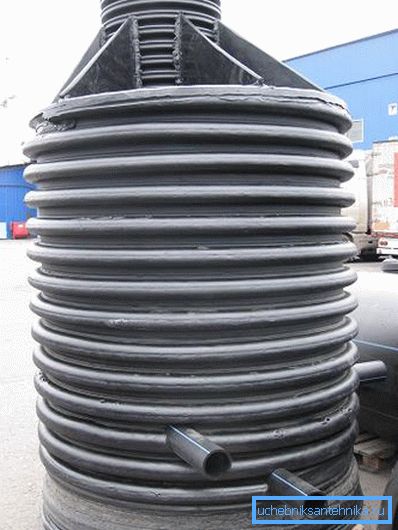

Plastprodukter får stadig mer popularitet.

En ganske ny, men veldig populær type hydrauliske konstruksjoner, er plastbeholdere. De overholder de godkjente standardstørrelsene og er klar til drift, de har spesialiserte innganger for kommunikasjon med tetningssystemer, trapper og luker.

Materialene som brukes er svært forskjellige - polypropylen, polyetylen, polyvinylklorid, etc. Skrogveggene er vanligvis laget med stivere og korrugeringer for å styrke strukturen. På forespørsel fra kunden kan produktet ha isolasjon og andre tilleggssystemer.

Fasilitetene er utstyrt med alt som er nødvendig.

Installasjon er enkel: En tank er installert på en ferdig betong eller grusplate, festet med spesielle ankre (kabler, braketter, monteringsører) og dekket. Produkter med forsterket skrog kan fylles med vanlig jord eller sand; vanlige tanks med flate vegger skal fylles med sand-sementblanding.

Plastbeholderen er enkelt installert på riktig sted, fast og fylt opp.

De positive aspektene ved bruk av denne typen konstruksjon er rask installasjon, enkel installasjon og fullstendig tetthet av veggene, som ikke er redd for langvarig kontakt med vann. Ulempen er ganske høy pris.

Forsterket betong

Betong er det mest populære materialet for konstruksjon av hydrauliske konstruksjoner.

Det mest vanlige og populære materialet for bygging av vannbrønner i dag er armert betong. Det er den mest holdbare, pålitelige og holdbare konstruksjonsmetoden.

Det er to måter å bruke betong på:

  1. Støping i den forberedte formen. En ganske arbeidskrevende metode, men resultatet er en monolitisk, holdbar og veldig pålitelig konstruksjon;
  2. Bygging av prefabrikkerte betong. I dette tilfellet leveres ferdige betongvarer til objektet, som i vårt tilfelle er sylindriske ringer. Fra ringene fyll opp kolonnen, som er dekket med et betongdeksel med et mangel.
Prefabrikkerte strukturer er mer akseptable.

La oss se nærmere på konstruksjonen av en prefabrikerte struktur.

For eksempel har vi samlet en trinnvis instruksjon:

  1. Bunnen av gropen er tampet, så lager vi et sandkvalitetsseng og heller betongplater med en tykkelse på 100-150 mm;
Å lage en betong pute.
  1. Ringer utenfor er behandlet med vanntettforbindelse, mastisk eller gjennomtrengende isolasjon. På de beregnede stedene kutter vi ut hullene til rørene ved hjelp av en corona cutter;
Klipp hull og gjør vanntett.
  1. Vi senker den første ringen på sement-sandmørtel-sengetøyet og setter nivået strengt horisontalt. Deretter søker vi løsningen til fellesstedet og setter neste ring, ikke glem å kontrollere nivået.
  1. Ved ikke-standard dybde, kan den siste ringen erstattes med et ekstra element av ønsket størrelse.. Vi dekker kolonnen med et betongdeksel med en mangel;

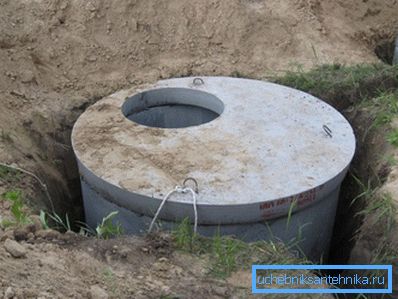

Monter dekselet med et hull.
  1. Tett leddene med en løsning med tilsetning av flytende glass eller et spesielt tetningsmiddel for sømmer;
Vi behandler sømmer.
  1. Vi fyller strukturen med lag-for-lag-komprimering ved å spleise med forsterkning eller bruke vibrotool.
Sovne design.

Vær oppmerksom på! Det er bedre å tegne en vannbrønn på forhånd. Dette vil bidra til å unngå unøyaktigheter og feil under arbeidet.

konklusjon

Brønnen for kontroll og vedlikehold av tekniske nettverk er et viktig element i vannforsyningssystemet til forbrukeren. Takket være ham, rask tilgang til de viktigste nodene til vannforsyningssystemet.

Videoen i denne artikkelen lar deg se monteringsprosessen med egne øyne.
