100 mm kulventil: enhet, klassifisering, sammenligning med

Hvordan gjør kulventilen DN100? Hvilke typer av dette produktet kan bli funnet på salg? Er det noen funksjoner i installasjonen av produktet? Hvordan ser det ut mot bakgrunnen til alternativer - skrueventiler og portventiler? La oss finne ut det.

Første bekjentskap

utforming

Hovedkonstruksjonselementet er en kulformet butterflyventil med en gjennomgående kanal. Som regel er dens diameter lik diameteren av den vedlagte rørledningen. Stangen som settes inn i sporet av bolten, føres ut gjennom kroppen og leveres med et praktisk håndtak eller girkasse. Tetningsfunksjonen utføres av polymerseter under ballen og en ringformet tetning rundt stammen.

Hvilke materialer kan brukes til produksjon av kuleventiler?

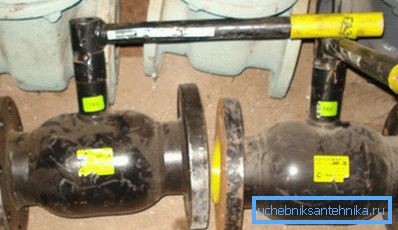

Nyttig: Avhengig av arbeidsforholdene, kan håndtaket ha forskjellige fargemerkninger. Designet for kaldt vann, varmt vann og oppvarming, er 100 mm kulventilen merket med rødt; Produkter med begrenset varmebestandighet - blå. Gul indikerer at ventilen er for gass.

arter

Kraner kan klassifiseres etter flere kriterier.

Kroppstype

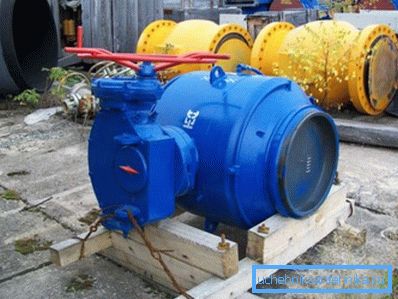

Den kan være sveiset og løsbar.

• I det første tilfellet, som en bonus, mottar eieren en større motstand av saken til hydraulisk trykk.: med økende diameter øker strekkraften til veggene i forhold til tverrsnittet. Prisen er nesten ikke vedlikeholdt av produktet: det er maksimalt mulig å erstatte en slitt sealer rundt stammen i den.

• I det andre tilfellet, om nødvendig, erstatt alle slitasjeelementer. - sadler, lager og til og med boltbolten selv.

Som regel er deler av kroppen med stor diameter forbundet med studs.

Rørledningstilkobling

Det kan gjøres på tre helt tradisjonelle måter:

1. Tråder. Kobling med stor diameter er imidlertid ikke særlig populær på grunn av at tråden er vanskelig å forsegle og stramme.

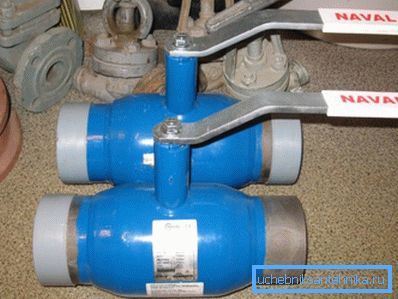

2. Ved sveising Lengden på dysene for sveising og en betydelig masse av ventillegemet tillater ikke farlig overoppheting av polymertetninger under sveising.
3. Flenser. De gir rask montering og demontering av kranen.

Den flensede kulventilen DN 100 kan igjen tilhøre to underkategorier. Generelt svarer monteringsdimensjonene til flenskuleventilen DN 100 nøyaktig til monteringsdimensjonene til stålventilen 30s33nzh, som tillater utskifting uten sveisearbeid på rørene.

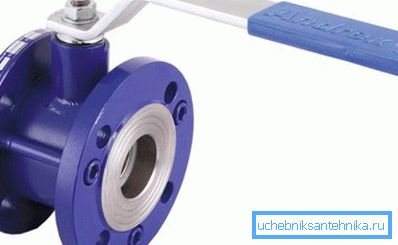

Ved installering av nye rørledninger brukes imidlertid kortere, såkalte interflensventiler.

Lukkertetning

Med små rørdiametre sikres forseglingen av ballen ved å trykke på setene ved montering av kroppen.

Imidlertid brukes et par flere løsninger for større portstørrelser.

1. Bollen er montert mellom setene med et lite gap. Den presses mot ønsket sal med trykket i arbeidsmediet.
2. Sadelen er laget av en fjærbelastet koppfjær, som gir den nødvendige spenningskraften selv med litt slitasje på fluoroplast eller Teflon.

montering

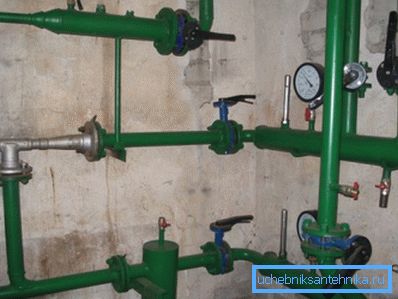

Den utføres i enhver arbeidsstilling. Den eneste begrensningen er den komfortable posisjonen til håndtaket eller rattet på girkassen. Retningen av vannstrømmen er irrelevant, noe som tydelig er indikert ved fravær av en pil på kroppen.

Sammenligning med alternativer

Hvordan ser ballflensventilen DU100 på bakgrunn av en flensskrueventil og portventil av samme størrelse? Hvilken type ventiler er bedre å bo?

La oss sammenligne dem på flere måter.

Hydraulisk motstand

1. Hele kuleventilen har nesten ingen motstand mot bevegelsen av strømmen: det er ingen sving og overganger av diameter i den.
2. Ventilen i denne henseende er noe dårligere enn kulventilen. Hevet alle kinnene og kilen er delvis i bekken. I tillegg er diameteroverganger mellom speil som gjør strømmen turbulent til stede.
3. Skrueventil - en klar outsider. Vridende sving i kroppen og et relativt lite hull i salen forårsaker trykkfall etter dette elementet av stoppventilen.

installasjon

1. Som allerede nevnt tillater ikke installasjonshåndboken for en kulventil noen friheter. Han er i stand til å arbeide i enhver posisjon og i hvilken som helst retning av vannstrømning.

1. Ventilen er ikke ønskelig å montere bare rattet ned. Dette vil gjøre fyllingsboksen ekstremt ubehagelig.
2. Ventilen må dessuten installeres slik at arbeidsmediet presser på ventilen fra bunnen. Ellers, etter en tid, er ventilen uunngåelig.

Forresten: Avrivning av ventilen med motstrøm er ledsaget av et hydraulisk støt - passerer gjennom rørledningen av høytrykksfront. Blant konsekvensene er frakoblinger på beslag og tråder, tårer med fleksible tilkoblinger, bryter langs sømmer av elektrisk sveisede rør og revet radiatorpropper.

tjeneste

1. I tilfelle en kulventil kommer det ned til å stramme mutteren på spindeltetningen etter flere hundre åpningslukkende sykluser.
2. Skrueventilen trenger periodisk (selv når det er tomgang) pakking av fyllingsboksen og (noen ganger) erstatning av pakningen.

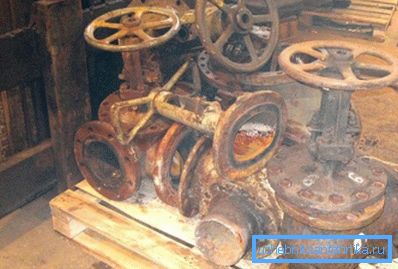

3. I tilfelle av en ventil suppleres den periodiske pakningen av kjertelen med behovet for sliping av overgrodde forekomster av kinn og speil.

funn

De er ganske åpenbare: Kuleventilene i de moderne ventiler har ikke alvorlige konkurrenter. Et unntak kan bare være produkter for spesielle forhold (høye temperaturer, etsende medier etc.).

Videoen i denne artikkelen vil tradisjonelt tilby leseren flere materialer. Lykke til!
