3-3 løpekran. kork og kuletyper. anvendelse i systemer med
I denne artikkelen må vi finne ut hva 3-veisventilen er og for hvilke formål den kan brukes i moderne VVS-systemer. I tillegg vil vi bli kjent med de typiske problemene ved disse kranene på oppvarming i husene til den gamle aksjen og finne ut hva som kan erstattes med dem når man reparerer tilførselsrøret til radiatoren.
Hva er det
3-veisventilen er ganske forutsigbar forskjellig fra en vanlig ventil ved tilstedeværelsen av ikke to, men tre konklusjoner.
I dette tilfellet kan konklusjonene være svært forskjellige:
- Gjenget (clutch);
- flens;

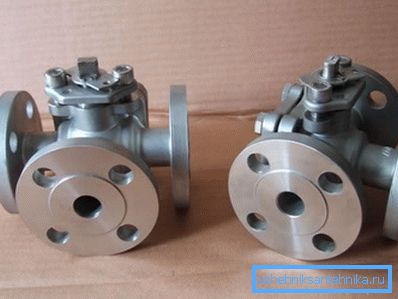

- Collet (fast klemme);
- Til slutt kan konklusjonen og representerer et dreneringshull for utslipp av arbeidsmiljøet.
Funksjonaliteten til produktet er også ganske åpenbart: det lar deg konfigurere ingeniørsystemet med det maksimale antall bevegelsesretninger i arbeidsmiljøet. Avhengig av kranens posisjon i sin sak, kan en hopper opprettes mellom to eller tre kraner. Selvfølgelig, denne typen ventiler tillater også å blokkere dem helt.
typer
Vannkraner av denne typen, funnet i salg i vår tid, kan deles inn i to hovedkategorier avhengig av deres enhet.

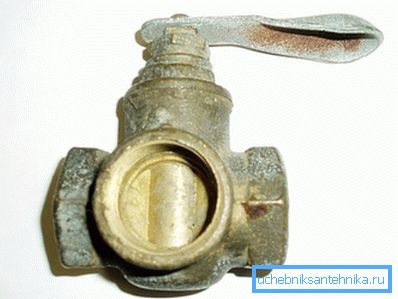

kork
Justering av kranen utføres ved å endre korkens stilling med det formede kuttet i den.
Produktene kan variere:
- Kork- og stemmetetningsmetode. Det er tre alternativer:
| Tetningsmetode | beskrivelse |
| Gland pakking | Korken roterer i saken, som er døv nedenfra, og presses på toppen av en mutterkontakt. En grafittkjertel under mutteren sikrer ingen lekkasje fra under stammen. Den største ulempen ved kjertelen er at den produseres selv med en enkel ventil på grunn av utlutningen av grafittpartikler |
| Gummi tetning | I stedet for en epiploon brukes gummiringen. I motsetning til kjertelen, slites den ut bare når pluggens arbeidsstilling endres. |
| Lapping kork | Tettheten til de lange pluggventilene sikres ved å lime den koniske pluggene til kroppen. Korken er tiltrukket av ham med en mutter på en passering gjennom skaftet |
Nyttig: Treveisventiler for oppvarming i hus bygget i 60-70-tallet i forrige århundre er forseglet utelukkende med kjertel. Dens utvikling er årsaken til konstante lekkasjer på aksjen ved enhver sving av korken.
- Tilstedeværelsen eller fraværet av håndtaket. I sistnevnte tilfelle roteres korken med en skiftenøkkel eller gassnøkkel.
- Kroppsmateriale og kork. For deres fremstilling brukes metaller med lav friksjon - messing og støpejern.

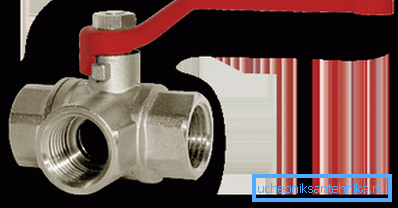

ball
Sharovy 3kh løpekran er en evolusjonær utvikling av det forrige designet:
- Korken har fått form av en vanlig ball med en formet spalte og en overflate med høyeste kvalitet på behandlingen, noe som garanterer minimal vendekraft.
- Stramhet sikres av Teflon eller PTFE seter - materialer med en minimum friksjonskoeffisient.
- Stammen er forseglet med en o-ringstetning - gummi eller polymer.
Hva er resultatet?
- Kranressursen er ikke mindre enn 500 operasjoner (oftere - 2000 og mer).
- Reparasjon og vedlikehold reduseres til en sjelden stramming av mutteren, og trykker på stemplet.
- Kranens brytekraft er mye mindre enn for krankraner.
Forresten: Det er proporsjonalt med kranens nominelle diameter. Ved store størrelser kan girkasser med manuell girkasse eller servomotorer brukes til bytte.
Prisen på treveiskraner av begge typer varierer noe, noe som gjør det mer lunefullt og vanskelig å vedlikeholde korkprodukter som ikke er hentet i varme- og vannforsyningssystemer.
søknad
Hvor brukes treveiskraner? Selvfølgelig er vi først og fremst interessert i bruk i installasjon av rørleggerarbeid med egne hender.
Gulvvarmesystemer, varmeakkumulatorkretser
I begge tilfeller dannes en delvis uavhengig varmekrets med egen sirkulasjonspumpe. For å justere temperaturen bruker den delvis resirkulering av returkjøleren.
Tre-pass er plassert på tilkoblingen av forsyning og hoppere med retur; Det er denne som lar deg justere temperaturen på blandingen.
Nyttig: For å automatisere temperaturkontrollen, leveres den ofte med servo-stasjon, som justerer temperaturen avhengig av avlesning av den eksterne temperatursensoren.
Montering av måleinstrumenter
Et av problemene med mekaniske trykkmålere stikker av en pil under langvarig drift under trykk. For å avlaste trykket uten demontering av anordningen, som brukes trehprohodnik: ved å dreie håndtaket den ikke bare dekker utløpsstyreledningen, men avlaster trykket over lukkepluggen eller ball fra avløpshullet.
Justering av varmeinnretninger

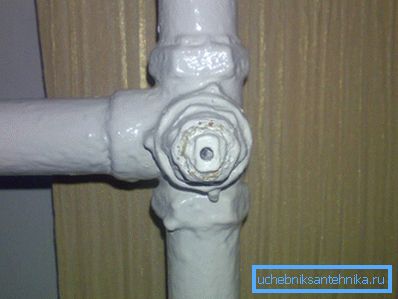

Det er i denne kapasiteten at trepasskranene ble brukt i Khrusjtsjov husene som allerede er nevnt av oss. De ble installert på bunnforbindelsen til radiatoren og jumpers.
Denne kranen har fire arbeidsstillinger:
- Alt vann går gjennom radiatoren når jumperen er blokkert.
- Vann går gjennom jumper og radiator.
- Vann går gjennom jumper når radiatoren er stengt.
- Genseren og radiatoren er helt blokkert, sirkulasjonen i stigerøret er blokkert.
I tillegg til de evige lekkasjer på stang, en masse problemer for eierne og deres naboer skapt den siste posisjonen av kranen: søk skyldig i fravær av oppvarming av hele stigerørs noen ganger blir ikke-triviell oppgave.

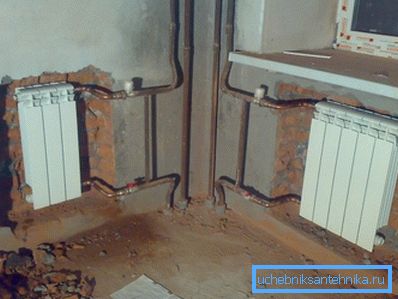

Siden vi har rørt på denne tvilsomme designen, vil forfatteren tillate seg å anbefale konfigurasjonen av ventiler på varmeapparatet, noe som skaper et minimum av problemer i fremtiden:
- En kulventil er installert på den nedre tilkoblingen til radiatoren etter forteltet. Normal, to passerer.
- På den øvre liner - også etter sperren. Det er øverst - fordi det samler mindre slam og rusk som kan påvirke radiatorens gasspjeld.
- Jumperen er laget uten avstengningsventiler, men med en nominell diameter ett trinn mindre enn kontrolllinjene.
Slike monteringsanvisninger vil gi maksimal varme med fleksibel justering av varmeoverføring og fravær av problemer for eier og naboer.
konklusjon
Vi håper at vi kunne svare på alle spørsmålene som har samlet seg i leseren. For mer informasjon om enheten, typer og funksjoner ved bruk av treveiskraner, kan den bli funnet i videoen i denne artikkelen. Lykke til!
