Automatisering for brønnen: hvilke elementer består av og

Når man skal ordne vannforsyning ved hjelp av underjordiske ressurser, er det svært viktig å velge riktig automatisering for det.

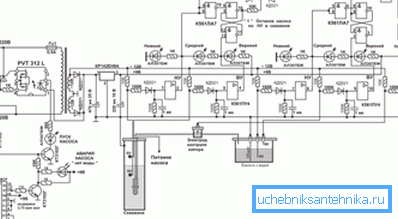

Begrepet "automatisering for brønner" betyr et kompleks av enheter som består av:

• kontroll reléer;
• strøm elektrisk enhet;
• ulike beskyttelsessystemer, hvis formål er å hindre faren for skade på motoren og pumpen selv.

Automatisk pumpestyring

De to mest brukte kontrollsystemene for å starte / stoppe en nedsenkbar pumpe er:

• av volumet av vann i lagertanken;
• på nivået av trykk i vannforsyningen.

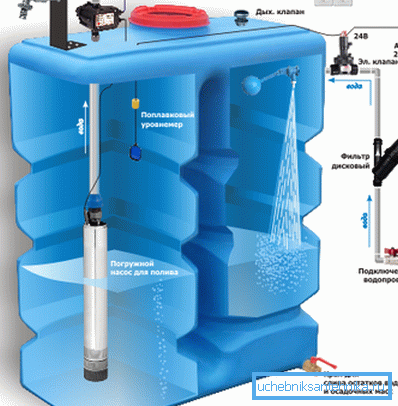

Overvåkning av arbeid på vannstanden

Denne ordningen brukes når man bruker nedsenkbare pumper for vanntrykksanlegg eller fyller en spesialtank der vann pumpes til forbrukere med en ekstra pumpe.

1. Inne i lagertankene er monterte spesialnivå sensorer. De overvåker tankens nedre og øvre fyllingsterskel ved hjelp av kommandoerelater. Avhengig av volumet av vann, gir reléene kommandoer for å starte eller stoppe pumpen. Sensorer kan være float eller elektrode. Den første er mindre pålitelig, fordi deres arbeidsressurs er liten.
2. Vannlagringskapasiteten må være utstyrt med en nødoverløp, hvis den overløper.

Vær oppmerksom på! Den største fordelen med denne ordningen er stabiliteten til pumpen. Hydraulikken er konstant, fordi Nominelt forbruk beregnes på høyden som består av dybden av brønnen, høyden på vanntårnet og en 1/2 meter tut. Hver syklus er lik utgiftene til hele volumet av tanken / tårnet, det tar hensyn til forbruket av dagens vannanalyse. Faren for motorstrømning forhindres, dette øker levetiden.

Trykkreguleringspumpe

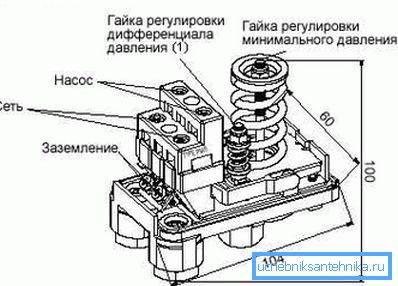

1. I henhold til denne ordningen styres pumpen av en relékommando, som er montert på rørledningen. Det setter to verdier: trykket som skal slå på eller deaktivere pumpen.
2. Denne automatiske vannforsyningen fra en brønn brukes oftest til individuelle brønner, i motsetning til den tidligere ordningen, typisk for kollektive vannforsyningssystemer.
3. Som regel brukes mottakere i dette tilfellet (membrantanker). De er nødvendige for å holde nødvendig overtrykk i systemet, samt å kompensere for lave kostnader og vannlagring.
4. Det er svært viktig å konfigurere reléet på riktig måte, basert på pumpens parametre og mottakerens volum. For at pumpenheten for ofte ikke fungerte, er det nødvendig å sette øvre og nedre trykkgrenser, basert på gjennomsnittssone for pumpens egenskaper. Hysteresen til verdiene må velges fra 1,2 bar til 2,5, med tanke på dataene på maksimalt av pumpen starter på et bestemt tidspunkt.

Trykkbrytere, som brukes i en slik ordning, er delt inn i industrielle og hjemlige kolleger.

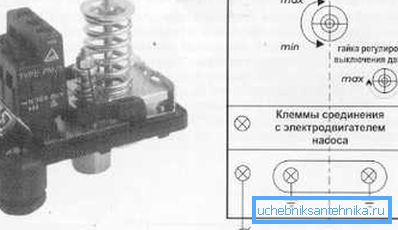

1. De første er utstyrt med kraftige kontaktgrupper og kan tåle en strøm på opptil 16 ampere. Imidlertid har de ikke en justeringsskala som viser trykkområdet for justering.
2. Derfor er det nødvendig med en trykkmåler for å sette opp slike reléer.
3. Fordelen ved slike innretninger for brønnen er muligheten for bruk i strømkretser for direkte styring av pumpen. I tillegg har industrielle enheter høy pålitelighet og nøyaktighet.
4. Cons - lav tuning nøyaktighet og lavt arbeidsliv, på grunn av effekten av sterke innstrømmingsstrømmer. Enhetene har lavkontaktkontakter, de må byttes via den eksterne starteren.

Instruksjonen krever drift av pumpen i forbindelse med en industriell relé for å bruke kontrollskap med instrumenter for ekstra beskyttelse eller uten dem.

Ved å montere et husholdningsrelé er det nok å koble pumpen direkte, med kontaktgrupper, til elnettet. Den enkle utformingen og den lave prisen på enheten gjør den populær blant kjøpere.

Vær oppmerksom på! Imidlertid er denne besparelsen nivellert av ekstra utgifter forbundet med utskifting av reléet, som ikke er forskjellig i holdbarhet. I tillegg, selv om du setter en ny enhet med egne hender, vil du nesten ikke kunne gjenopprette de nødvendige innstillingene og teste operasjonen.

Pumpevernmidler

Hovedårsakene til feil i borehullpumpen er:

• deres drift ved redusert / økt spenning i strømnettet;
• motor overbelastning;
• deres arbeid i tomgang, med andre ord - uten vann.

Sikkerhetsteknikker

1. Den beste måten å få pumpeffektkvalitet på, er å bruke vekselstrømsstabilisatorer.. Ofte inkluderer det automatiske brønnhullet et spenningsreguleringsrelé. Den slår av pumpen når spenningen faller og justerer asymmetrien og fasensekvensen på trefasemotorer.

1. Motor overbelastning er beskyttet av termiske (nåværende) reléer. De slår av enheten når innstilt strøm er nådd. Det er viktig at variasjonen av innstillingene til et slikt relé faller sammen med den nominelle verdien av pumpestrømmen.
2. Fra tomgangspumper er beskyttet av to metoder. Direkte - ved volumet av vann i tanken / tårnet, ved hjelp av elektrode- eller flyt sensorer. Indirekte - av størrelsen på strømmen eller endringen i fasene og spenningen til elektrisk motorstrøm, ved hjelp av et relé.

Minus indirekte type beskyttelse er dens sekundære natur. Kontrollreléet reagerer bare når lagrene og gjennomstrømningsenheten allerede er igjen uten vann, som avkjøler og smører dem.

Når pumpekapasiteten er høyere enn debitering av brønnen, skjer dette flere ganger om dagen. Dette reduserer levetiden til nedsenkbar pumpe. Derfor er det ønskelig å sette en elektrodeanordning for å styre volumet. Det gjør det mulig å slå av pumpen før en ulykke oppstår.

Typer av verneutstyr

Ulike typer og kombinasjoner av enheter kan brukes til å beskytte og kontrollere pumpen.

De er delt inn i 3 kategorier:

• beskyttelsesanordninger, som er basert på QA-50B eller QA-60C printkort;
• relé kontrollenheter;
• mikroprosessorbaserte enheter.

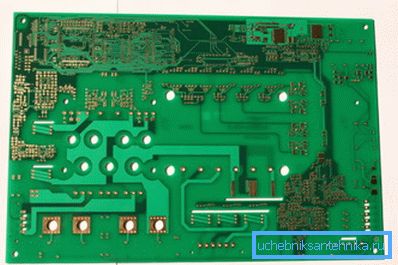

PCB-baserte enheter er strukturelt og funksjonelt komplette enheter.

1. De krever tilkobling av eksternt utstyr: selve pumpen, ofte gjennom en startmotor (magnetisk), en trykkbryter, nivåfølere etc.
2. De har et bredt spekter av justerbare alternativer og parametere: nåværende (termisk) beskyttelse, kompensasjon av spenningsfall, tomgangskontroll og motorbelastning, etc.
3. Det skal bemerkes at det på grunn av enhetens fullstendighet ikke er mulig å endre logikken i operasjonen.
4. I tillegg har modeller ofte ikke muligheten til å endre responsverdier i noen parametere. Hvis styret mislykkes, må du endre alt. Til kost er dette nesten det samme som å kjøpe en ny enhet.

Reléautomatikk på brønnen er svært variert. Dette kan være de enkleste enhetene og skapene der apparater er plassert som regulerer driften av flere pumper.

Fordelene ved denne typen enheter:

• Relativ pålitelighet og enkel design;
• raske og enkle oppgraderinger for ikke-standard bruk
• Hvis et element i enheten bryter, endres det bare.

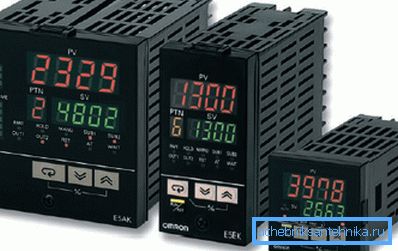

Enheter som regulerer drift og beskyttelse av pumper, som er basert på mikroprosessorstyrere, er de mest moderne og komplekse.

De gir mulighet til å kontrollere følgende parametere for enhetens operasjon:

• mengden motstand mot isolasjon
• motor temperatur;
• sekvens av veksling og fase asymmetri;
• kompensere for lav / høy spenning;
• Beskytt motoren mot overbelastning og tomgang;
• gjør det mulig å ta hensyn til enhetens driftstid og mengden energi som forbrukes samtidig.

konklusjon

For tiden er driften av både individuelle og kollektive brønner vanskelig å forestille seg uten bruk av funksjonell og beskyttende automatisering. Det gjør det mulig å øke effektiviteten av vannforsyningen og øke holdbarheten til utstyret som brukes i denne prosessen. Sjekk ut publisert video i denne artikkelen. Den inneholder mye nyttig informasjon.
