Ball kompresjonsventil - funksjoner og formål

For montering av plast- og metall-plastrør uten bruk av sveisearter, brukes komprimering (collet) beslag. Spesielt er kollettkuleventilene, som faktisk er gjenstand for denne artikkelen, brukt som stoppventiler. Nedenfor ser vi på hva de er og hva er deres funksjon.

Funksjoner av kollettkuleventiler

Utformingen av kompresjonskuleventilen er ikke forskjellig fra de vanlige kulventilene. dvs. Enheten er designet for å blokkere vannet helt i rørledninger med liten diameter. Ofte brukes slike ventiler i vannforsyningssystemer (varmt og kaldt), samt oppvarming.

En kulventil kalles fordi låsemekanismen er utformet som en ball med gjennomgående hull. For å slå av vannforsyningen skal kulventilelementet roteres 90 grader slik at gjennomløpet er vinkelrett på røret.

Vær oppmerksom på! Eventuelle kuleventiler er ikke konstruert for å regulere væskestrømmen i røret. Det kan bare brukes til å åpne eller stenge tilførselen av vann eller annen væske helt.

Forskjellen mellom kompressorkraner og andre lignende ventiler er bare i installasjonsmetoden, som utføres ved hjelp av en kollett. En annen slik tilkoblingsmetode kalles klemme, siden dette monteringssystemet sikrer klemmen av røret når mutteren strammes.

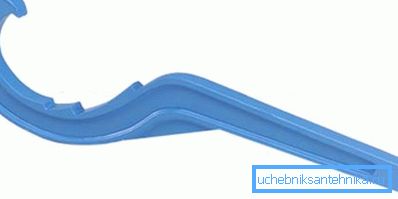

Populariteten til de aktuelle beslagene skyldes det faktum at deres installasjon ikke krever spesielle verktøy og ferdigheter, takket være hvilken installasjon som kan gjøres for hånd.

Denne metoden for installasjon brukes oftest til polyetylenrør og rørledninger av metallplast. Nedenfor er de viktigste egenskapene til HDPE-kollettventilene:

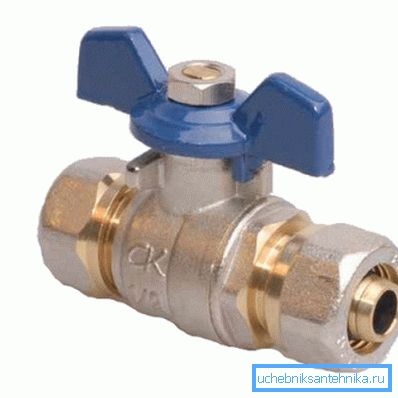

Jeg må si at de aktuelle produktene kan fremstilles ikke bare fra HDPE, men også fra andre materialer, for eksempel:

• messing;
• bronse;
• kobber;
• Rustfritt stål.

I dette tilfellet er låsemekanismen i seg selv ofte laget av rustfritt stål, noe som resulterer i korrosjonsbestandighet.

verdighet

Blant fordelene ved kompresjon kan kulventiler identifiseres følgende punkter:

• Enkelhet og høy hastighet på installasjon takket være hvilke lønnskostnader som reduseres;
• Pålitelighet.
• Holdbarhet.
• Lav pris.
• Muligheten for demontering.

Vær oppmerksom på! For høykvalitetsmontering av en kollettmontering for rør, må diameteren av tilkoblingene tilsvare nøyaktig rørets diameter.

mangler

Selvfølgelig, som det ofte er tilfellet, sammen med fordelene, har disse produktene noen ulemper, hvor hoveddelen er oppført nedenfor:

• Beslagene er konstruert for mindre trykk enn tilsvarende produkter for lodding, da komprimeringsforbindelsen er fortsatt mindre holdbar.
• Under drift kan det være behov for å stramme tilkoblingen.
• Til tross for at designet anses å være gjenbrukbart, dvs. det kan monteres og demonteres, i praksis er gjenmontering upålitelig, med det resultat at beslaget må endres.
• Som nevnt ovenfor kan kulventilen ikke regulere vanntrykket, da dette kan føre til tidlig feil.

Komprimeringskoblingsanordning og kraninstallasjon

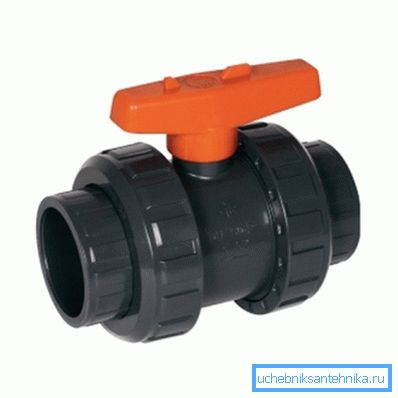

For eksempel, vurder en PND-komprimeringskran 32 mm ved 32 mm.

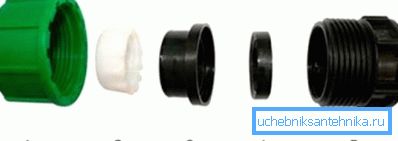

Monteringssystemet inneholder følgende deler:

1. Klemmemutter;
2. Klemring;
3. Komprimeringsring;
4. Tetningsring;
5. Hoveddelen.

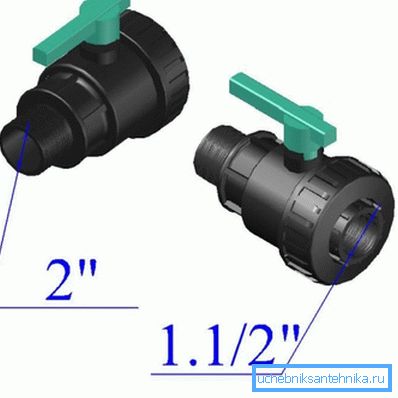

Som regel er en lignende montering tilgjengelig på motsatt rør. Det er sant at det finnes enheter som fungerer som adaptere. I dette tilfellet har de på den ene side en kollett, og på den annen side en dyse for en gjenget eller annen forbindelse.

Monteringsanvisning for kollettventiler er som følger:

• Først og fremst må du kutte røret jevnt slik at kuttet er vinkelrett på sin akse. Takket være denne beskjæringen vil røret helt hvile mot husets låsende fremspring.
• Deretter må du fjerne burrs og andre uregelmessigheter, samt avstand 2-3 mm fra kanten, for å få en kjegle.
• Deretter må du sette inn røret inn i enheten og merke hvor dypt det vil synke.
• Rørområdet som skal nedsenkes i huset må smøres med sanitært fett.
• Deretter er røret slitte deler i følgende rekkefølge:

• klemmemutter;
• grep (klemring);
• holdering;
• tetningsring.

• Hvis kollettkollettens kompresjonskuleventil er montert, bør det foretas en lignende forbindelse med rørledningen og dens andre grenrør.

Dette fullfører installasjonsprosessen til kollettknappen.

konklusjon

Kompresjonskuleventiler har en rekke positive aspekter, hvorav det viktigste er enkel installasjon. Derfor har de nylig blitt utbredt. Det skal imidlertid huskes at deres holdbarhet avhenger av kvaliteten på installasjonen og driftsforholdene, som må tilsvare produktets egenskaper.

Fra videoen i denne artikkelen kan du hente litt mer informasjon om det angitte emnet.
