Beregning av rørleggerarbeid i et privat hus: omtrent

06-08-2018
Vannforsyning

Emnet i denne artikkelen er beregning av vannforsyningsnett i et privat hus. Siden den typiske vannforsyningsordningen for en liten hytte ikke er veldig kompleks, trenger vi ikke å klatre inn i jungelen av komplekse formler; Leseren må imidlertid lære en viss mengde teori.

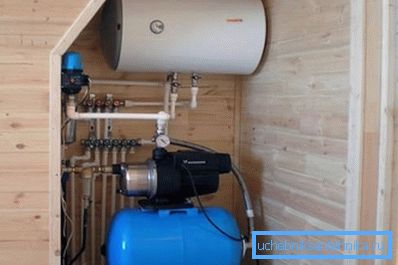

Et fragment av vannforsyningssystemet til et privat hus. Som alle andre tekniske systemer, trenger denne foreløpige beregninger.

Funksjoner hytte layout

Hva er faktisk vannforsyningssystemet i et privat hus enklere enn i en boligbygging (selvfølgelig, i tillegg til det totale antall sanitære apparater)?

Det er to hovedforskjeller:

  • På varmt vann er det som regel ikke nødvendig å sikre konstant sirkulasjon gjennom stigerørene og håndklevarmerne.

I nærvær av sirkulasjonsbokser er beregningen av VVS-nettverket av varmtvann merkbart mer komplisert: rørene må passere ikke bare vannet som demonteres av beboerne, men også de kontinuerlig vende massene av vann.

I vårt tilfelle er imidlertid avstanden fra sanitærutstyr til kjelen, kolonnen eller innbindingen til motorveien ikke nok til ikke å ta hensyn til hastigheten på tilførselen av varmt vann til kranen.

Viktig: For de som ikke står overfor sirkulasjonsordninger for varmtvannsforsyning - i moderne boligblokker, kobles varmtvannsrørene i par. På grunn av trykkforskjellen i innsatsene som oppstår av beholderen, sirkulerer vann kontinuerlig gjennom stigerørene. Dette sikrer en rask tilførsel av varmt vann til blanderne og hele året oppvarming av håndklevarmer på badene.

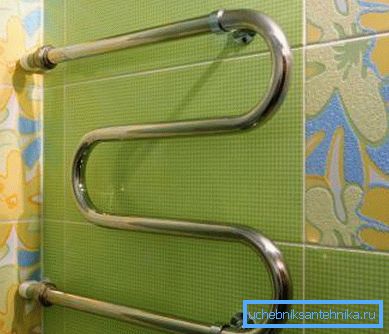

Den oppvarmede håndklestang oppvarmes på grunn av kontinuerlig sirkulasjon gjennom stativer av GVS.
  • VVS i et privat hus er skilt i henhold til en dødsplan, noe som innebærer en konstant belastning på enkelte deler av ledningen. Til sammenligning bør beregningen av vannringnettet (som tillater strømforsyning av hver del av vannforsyningen fra to eller flere kilder) utføres separat for hvert av de mulige tilkoblingsdiagrammer.

Hva vi tror

Vi må:

  1. Anslått vannforbruk ved maksimal forbruk.
  2. Beregn tverrsnittet av et vannrør som er i stand til å sikre denne strømningshastigheten ved en akseptabel strømningshastighet.

Henvisning: Den maksimale strømningshastigheten for vann der den ikke genererer hydraulisk støy, er ca. 1,5 m / s.

  1. Beregn trykket på sluttvannsbeholderen. Hvis det er uakseptabelt lavt, bør du tenke på enten å øke rørledningenes diameter eller installere en mellomliggende pumpeenhet.

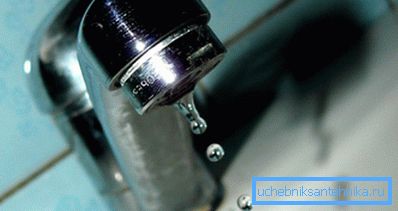

Svakt press på slutten mikser er usannsynlig å behage eieren.

Oppgaver er formulert. La oss komme i gang

forbruk

Det kan omtrent estimeres av forbruksprisene for individuelle rørleggerarmaturer. Data, om ønskelig, er lett å finne i ett av vedleggene til SNiP 2.04.01-85; For leserens bekvemmelighet gir vi et utdrag av det.

Enhetstype Kaldt vannforbruk, l / s Samlet forbruk av varmt og kaldt vann, l / s
Kran for vanning 0.3 0.3
WC med trykk 1.4 1.4
Toalett bolle 0,10 0,10
Dusjkabinett 0,08 0,12
bad 0,17 0.25
vasking 0,08 0,12
servant 0,08 0,12

I leilighetskomplekser, ved beregning av strømningshastigheten, brukes sannsynligheten for sannsynlighet for samtidig bruk av enheter. Vi oppsummerer bare strømmen av vann gjennom enheter som kan brukes samtidig. Si, vask, dusj og toalett vil gi en total strøm som tilsvarer 0,12 + 0,12 + 0,10 = 0,34 l / s.

Vannstrøm gjennom enheter som kan operere samtidig er oppsummert.

seksjon

Beregningen av vannrørseksjonen kan utføres på to måter:

  1. Utvalg i henhold til verdifallet.
  2. Beregnet av maksimal tillatt strømningshastighet.

Valg etter bord

Egentlig trenger ikke tabellen noen kommentarer.

Nominell rørpassasje, mm Forbruk, l / s
10 0,12
15 0,36
20 0,72
25 1,44
32 2.4
40 3.6
50 6

For eksempel, for en strømningshastighet på 0,34 l / s, er et rør DN15 tilstrekkelig.

Merk: Fjernkontrollen (betinget passasje) er omtrent lik den innvendige diameteren til gass-vannrøret. I polymerrør, merket med en utvendig diameter, varierer den indre diameteren med omtrent et trinn: for eksempel har et 40 mm polypropylenrør en indre diameter på ca. 32 mm.

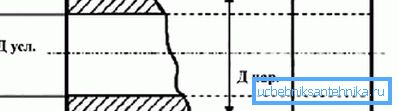

Nominell passasje er omtrent lik den indre diameter.

Flow rate beregning

Beregningen av vannforsyningssystemets diameter for strømmen av vann gjennom den kan utføres ved bruk av to enkle formler:

  1. Formler for beregning av tverrsnittsarealet av radius.
  2. Formler for å beregne strømningshastigheten gjennom en kjent seksjon ved en kjent strømningshastighet.

Den første formelen er S =? r ^ 2. I det:

  • S er ønsket tverrsnittsareal.
  • ? - pi nummer (ca. 3,1415).
  • r er radius av seksjonen (halvparten av fjernkontrollen eller rørets indre diameter).

Den andre formelen ser ut som Q = VS, hvor:

  • Q-forbruk;
  • V er strømningshastigheten;
  • S er tverrsnittsarealet.

For enkel beregning konverteres alle verdier til SI - meter, kvadratmeter, meter per sekund og kubikkmeter per sekund.

SI-enheter.

La oss gjøre håndberegningen av minimumsrørkontrollen for følgende inngangsdata:

  • Forbruket gjennom det er alle de samme 0,34 liter per sekund.
  • Strømningshastigheten som brukes i beregningene er maksimum tillatt 1,5 m / s.

La oss komme i gang

  1. Forbruket i SI-verdier vil være lik 0,00034 m3 / s.
  2. Tverrsnittsarealet i henhold til den andre formelen må være minst 0,00034 / 1,5 = 0,00027 m2.
  3. Tverrsnittet av radiusen i henhold til den første formel er 0.00027 / 3.1415 = 0.000086.
  4. Vi trekker ut fra dette tallet kvadratroten. Radien er 0,0092 meter.
  5. For å få fjernkontrollen eller innvendig diameter, multipliser radius med to. Resultatet er 0,0184 meter, eller 18 millimeter. Det er lett å se at det er nær det som oppnås ved den første metoden, selv om det ikke sammenfaller med det nøyaktig.

Hodetrykk

La oss starte med noen generelle notater:

  • Typisk trykk i kaldt vannforsyning er fra 2 til 4 atmosfærer (kgf / cm2). Det avhenger av avstanden til nærmeste pumpestasjon eller vanntårnet, på terrengfunnet, i rørledningen, typen av stoppventiler på hovedvannforsyningssystemet, og en rekke andre faktorer.
  • Det absolutte minimumstrykket, som gjør at alle moderne rørleggerarbeid og vannbruk av husholdningsapparater kan fungere - 3 meter. Instruksjonen til Atmors øyeblikkelige varmtvannsberedere, for eksempel, forteller direkte at den nedre terskelen for aktivering av trykksensoren som setter på oppvarmingen, er 0,3 kgf / cm2.

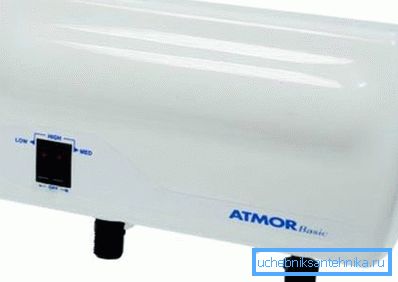

Trykkføleren til enheten utløses ved et trykk på 3 meter.

Henvisning: Ved atmosfærisk trykk på 10 meter trykk svarer til 1 kgf / cm2 overtrykk.

I praksis er det bedre å ha et minimumshode på fem meter på rørleggerfestet. En liten margin kompenserer for uklare tap i forsyningslinjer, ventiler og selve enheten.

Vi må beregne trykkfallet i rørledningen med kjent lengde og diameter. Hvis differansen i trykk som tilsvarer trykket i linjen og trykkfallet i vannforsyningssystemet er over 5 meter - vårt vannforsyningssystem vil fungere uten noen klager. Hvis det er mindre, må du enten øke diameteren til røret eller åpne den med pumpe (prisen vil for øvrig klart overstige økningen i prisen på rør på grunn av en økning i diameteren med ett trinn).

Så, hvordan beregnes trykket i vannforsyningsnettverket?

Her er formelen H = iL (1 + K) gyldig, der:

  • H - den verdsatte verdien av trykkfallet.
  • Jeg - den såkalte hydrauliske hellingen til rørledningen.
  • L er rørets lengde.
  • K - koeffisient, som bestemmes av funksjonaliteten til vannforsyningssystemet.

Den enkleste måten å bestemme koeffisienten K.

Det er lik:

  • 0,3 for husholdnings- og drikkformål.
  • 0,2 for industrielle eller brann-økonomiske.
  • 0,15 for brann og produksjon.
  • 0,10 for en brannmann.

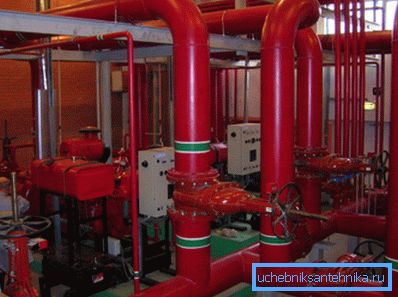

I bildet - brannvannforsyning.

Ved måling av lengden på rørledningen eller dens seksjon er det heller ingen spesielle vanskeligheter; Men begrepet hydraulisk bias krever en egen diskusjon.

Følgende faktorer påvirker verdien:

  1. Rørveggenes grovhet, som i sin tur avhenger av deres materiale og alder. Plast har en jevnere overflate enn stål eller støpejern; I tillegg er stålrør overgrodd med kalk og rust over tid.
  2. Rørets diameter. Det er et omvendt forhold: jo mindre er det, jo mer motstand rørledningen har til bevegelse av vann i den.
  3. Strømningshastighet Med sin økning øker motstanden også.

For en tid siden måtte vi også ta hensyn til de hydrauliske tapene på ventiler; Imidlertid skaper moderne kuleventiler med full boring omtrent samme motstand som røret, slik at de kan forsømmes trygt.

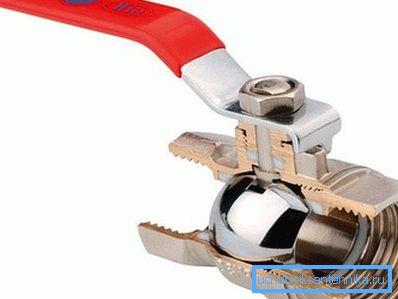

En åpen kulventil har nesten ingen motstand mot vannstrømning.

Det er svært problematisk å beregne den hydrauliske hellingen alene, men heldigvis er dette ikke nødvendig: alle nødvendige verdier finnes i de såkalte Shevelev-tabellene.

For at leseren skal kunne forestille seg hva det handler om, vil vi gi et lite fragment av ett av bordene til et plastrør med en diameter på 20 mm.

Forbruk, l / s Strømningshastighet, m / s 1000i
0.25 1,24 160,5
0,30 1,49 221,8
0,35 1,74 291,6
0,40 1,99 369,5

Hva er 1000i i høyre side av tabellen? Dette er bare verdien av hydraulisk helling per 1000 meter. For å få verdien av jeg for vår formel, er det nok å dele det med 1000.

La oss beregne trykkfallet i et rør med en diameter på 20 mm med en lengde på 25 meter og en strømningshastighet på en og en halv meter per sekund.

  1. Vi ser etter de tilsvarende parameterne i tabellen. Ifølge hennes data er 1000i for de beskrevne forholdene lik 221,8; i = 221,8 / 1000 = 0,2218.
Shevelev-bordene har blitt skrevet ut mange ganger siden den første publikasjonen.
  1. Erstatt alle verdiene i formelen. H = 0,2218 * 25 * (1 + 0,3) = 7,2085 meter. Med et innløpstrykk på 2,5 atmosfærer ved utløpet vil det være 2,5 - (7,2 / 10) = 1,78 kgf / cm2, noe som er mer enn tilfredsstillende.

konklusjon

Vi legger vekt på igjen: Ovennevnte beregningsordninger er ekstremt forenklet og er ikke ment for profesjonelle beregninger av komplekse systemer. Men deres nøyaktighet er ganske akseptabelt for behovene til eierne av private hus.

For mer informasjon, vil leseren som vanlig tilbys en video i denne artikkelen. Lykke til!
