Borehulls pumpeforbindelsesdiagram: flere alternativer

Elektroniske ingeniører har et kjent uttrykk: "Elektronikk er vitenskapen om kontakter." Det er mulig med en ganske stor grad av tilfeldighet å si at rørleggerarbeidssystemene også er underlagt denne uttalelsen.

Her for mye avhenger av kvaliteten på forbindelsene og tilstanden til rørledninger. Samtidig er det en signifikant forskjell. Hvis du skal implementere et borehullsforbindelsesskjema, må du i det minste generelt vite begge prinsippene for borehulls arrangement og type og utforming av pumpen som brukes.

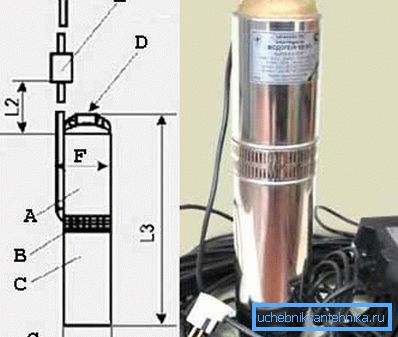

På bildet og figuren er en nedsenkbar brønnpumpe det vanligste alternativet når man arbeider på vannbrønner (foto

Sørg for at vannrørene også er underlagt kontaktvitenskapen.

Installasjonen av en nedihulls pumpe består av et stort antall tilkoblinger, hvor kvaliteten på hele systemet avhenger i stor grad

Låt oss derfor analysere hvilke pumper som står til disposisjon generelt etter deres design:

  • horisontal eller vertikal - avhengig av retningen for rotasjonsaksen på arbeidsakselen;
  • med eksterne eller interne støtter;
  • med aksial eller side vanninnløp;
  • enkelt-trinns eller multi-trinns - avhengig av antall vannforsyningstrinn;
  • sectional - hvert trinn har en kontakt i slutten;
  • med ende eller aksial kontakt;
  • med et beskyttende belegg inni eller uten;
  • nedsenkbar - beliggenheten under vannstanden;
  • halvt nedsenkbar - selve enheten er under vannstanden, og motoren er høyere;
  • selvpriming - produserer automatisk og uavhengig fylling av tilførselsrørledningen;
  • justerbar - i stand til å regulere volumet av vannforsyning uavhengig av hverandre
  • hermetisk - vannkontakt med atmosfæren er utelukket.

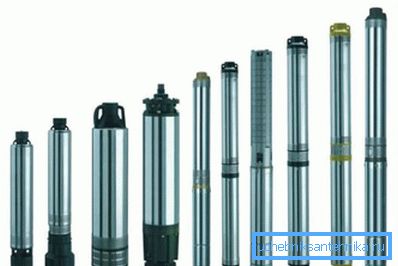

Brønnpumper - ufullstendig rekkevidde

Det finnes andre designkarakteristikker, men det kan allerede konkluderes med at markedet danner et stort antall pumper for å produsere vann fra brønner.

Men oftest brukt:

  • vertikal - de er gode for søknaden i spørsmålet;
  • monoblock - enkelhet er nødvendig her, vurderer nivået av urenheter;
  • med interne støtter;
  • med aksial innløp - også i henhold til utformingen av foringsrøret;
  • single-stage - i henhold til prinsippene om enkelhet;
  • med sluttkontakt;
  • ved hjelp av intern overflatebeskyttelse;
  • nedsenkbare, og,
  • forseglet.

nedsenkbare

Et av de mest kjente diagrammene av en nedsenkbar pumpe er vist på bildet "A".

her:

  • A - pumpende del;
  • B - filter;
  • C - elektrisk motor;
  • D - 1 tommers rørtråd;
  • E-kondensator boks;
  • F - denne modellen har en maksimal indre diameter på 105 mm.

Elektrisk tilkobling

Det grunnleggende ledningsdiagrammet for tilkoblingen av en slik pumpe er:

  • A - varmtvannsbereder;
  • B - lagertank 40-50 liter;
  • C - trykkbryter - for beskyttelse mot overdreven trykk;

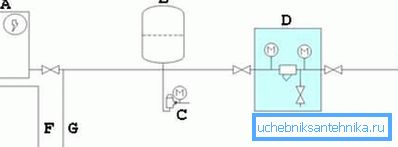

Elektrisk tilkoblingsskjema for pumpen til brønnen (se beskrivelsen i teksten)
  • D - grovt filter;
  • E - plassering av enheten i brønnen;
  • F - varmtvannsrørledning til huset;
  • G - kaldvannsrørledning til huset.

Godt råd! Vi anbefaler at du kjøper bestemte tilkoblingsmetoder fra de respektive produsentene. Forskjeller kan ligge i nettverksforbindelsesparametrene og behovet for å installere flere sikringer.

Komplett ledningsdiagrammer

Det er flere tilkoblingssystemer. Vi presenterer noen av dem, den mest typiske.

Forbindelse med bruk av et kammerkammer

Hvis du bestemmer deg for å lage et kammerkammer, så fortsett til dette i det siste trinnet i brønnutstyret.

Samtidig vil den fulle forbindelsen se slik ut:

  • A - caisson kammer;
  • B - konstant vannstand;
  • C - sikkerhetskabel;
  • D - pumpen;
  • E-tørre kjølesensorer - vær oppmerksom på disse svært nyttige hjelpeelementene i systemet, de er ikke ofte installert, men noen ganger er de uunnværlige når man analyserer arbeidets fremgang;
  • F - brønnhus;
  • G - elektrisk kabel styringssystem;
Det første mulige tilkoblingsalternativet er med en caisson (se beskrivelsen i teksten)
  • H - kontrollpanel;
  • I - trykkbryter - et annet viktig element som styrer systemet;
  • J - foreningen på fem innganger
  • K - rørhodet - vi anbefaler at du tar spesiell oppmerksomhet på forsiktig oppsett og tilstand av hodet;
  • L - vannavløpsventil, som et element i beskyttelsessystemet;
  • M - hydroakkumulator;
  • N - manometer - det er nødvendig å kjenne trykket i systemet hele tiden;
  • P - borehullsfilter - en funksjon av denne ordningen - filteret er allerede på utløpet av systemet;
  • Q-tilbakeslagsventil.

Tilkobling med vekt på hydroakkumulatoren

Vær oppmerksom på at i følgende figur er filteret installert i midten og bruk vannfrysebeskyttelse:

  • 1 - brønnhode;
  • 2 - elektrisk kabel;
  • 3 - galvanisert rør - beskyttelse mot korrosjon er svært viktig for enheter av denne typen;
  • 4 - sikkerhetskabel;
  • 5 - hermetisk kabelboks;
  • 6-adapter;
  • 7-rør;
  • 8 - kabelbånd;
  • 9 - tilbakeslagsventil;

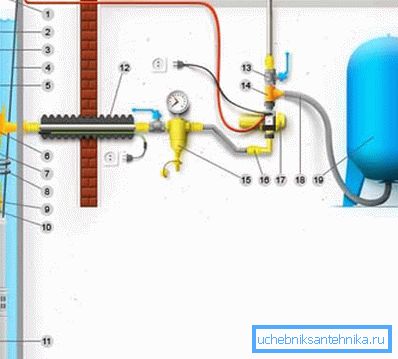

Tilkoblingsdiagram med hydroakkumulator (se beskrivelse i tekst)
  • 10 - brystvorte;
  • 11 - nedihulls pumpe;
  • 12 - frostbeskyttelse;
  • 13 - stoppeklokke;
  • 14 - tee;
  • 15 - hovedfilter;
  • 16-adapter;
  • 17 - elektronisk automatiseringsenhet;
  • 18 - ledninger;
  • 19 - hydroakkumulator.

Gjør oppmerksom på beslag

Et annet alternativ viser den mest grundige holdningen til hele tilkoblingssystemet, og husker at rørledninger også er en vitenskap for kontakter.

Vær oppmerksom på sensoren som brukes i arbeid og "tørr" tilstand:

  • A-posisjonen til sensoren i pumpens driftsstilling, når det er nok vann i kanalen;
  • B - brønnhode;
  • C er horisontal av det øvre bakkenivået;
  • D - varmtvannsbereder;
  • E - hydroakkumulator;
  • F - total dybde;
  • G - dynamisk, stadig skiftende nivå;
  • H er den minste avstanden fra enhetens kant til bunnen av brønnen;

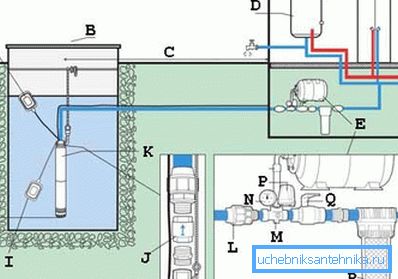

Detaljert analyse av de mest belastede monteringssonene (se beskrivelsen i teksten)
  • Jeg - Sensorens posisjon, når det er en nødsituasjon med arbeid på grunn av mangel på vann, "tørr" modus;
  • J - Posisjonen til tilbakeslagsventilen, vær oppmerksom på beslagssystemet;
  • K - nedsenkbar pumpe med flottør;
  • L-kobling;
  • M - passer for 5 utganger;
  • N - manometer;
  • P - trykkbryter;
  • Q-kulventil;
  • R - forfilter.

Overflatepumpeforbindelse

Introduksjon og tilkobling av overflatepumpen:

  • 1 - kontrollsystem;
  • 2 - strømkabel og plugg;
  • 3 - strømkabel og stikkontakt;
  • 4 - automatisk bryter - et obligatorisk element for beskyttelse mot overbelastning og opprettholder imidlertid systemet i arbeidstilstand;
  • 5 - strømuttak, den foreslåtte ordningen opererer fra et standardnettverk på 220 V og 50 Hz;
  • 6 - brønn;
  • 7 - inngangsfilter;
  • 8 - tilbakeslagsventil;
Forbindelsesdiagram over overflatepumpen til brønnen (se beskrivelsen i teksten)
  • 9 - sugerør;
  • 10 - overflatepumpe;
  • 11 - pumpe strømforsyning ledning og plug;
  • 12 - injeksjonsrør;
  • 13 - brystvorte
  • 14 - tee;
  • 15 - overgangsnippel;
  • 16 - fleksibel eyeliner
  • 17 - eyeliner;
  • 18 - rørledning til forbrukere.

Godt råd! Når du velger en pumpe, anbefaler vi deg å fokusere på følgende kriterier: dens formål, ytelse og nødvendig høyde av vannstige, type sugeslange, hvis det er en overflatepumpe - formen og diameteren på det indre tverrsnittet kan redusere pumpens ytelse, under hvilke forhold operasjonen vil foregå innendørs eller utendørs luften.

funn

Det er mange muligheter for tilkobling av pumper for å levere vann fra en brønn. Uten erfaring vil det være svært vanskelig å sette opp disse ordningene med egne hender, selv om det er en instruksjon. Vi tar i betraktning at prisen på mulige feil er for høy.

Tilbyr å gjøre alt arbeidet til fagfolk. Dette utelukker imidlertid ikke behovet for å vite i detalj alle nyanser av prosessene som foregår, så vær sikker på å se mer enn en gang på videoen i denne artikkelen.
