Brønnborerigg

Antallet personer som er villige til å bo i et landsted vokser bare hvert år, men et av de største problemene som eierne står overfor, er mangelen på sentral vannforsyning. Å bore en vannbrønn kan løse problemet med vannforsyning, men ikke alle har råd til kostnaden for en brigades tjeneste for å sette opp en brønn. Et alternativ til spesialistene kan være en skreddersydde borerigg for en brønn med egne hender, som til en pris vil være flere ganger billigere, og i fremtiden kan bli en god tilleggsinntekt.

Valg av installasjon for boring

Utformingen av installasjonen avhenger av den valgte metoden for boring. Små borerigger er delt inn i følgende typer:

• kabel borer;
• auger boring;
• roterende eller hydrosturbing med en bore.

Avhengig av den valgte metoden for boring, vil design og utstyr være helt annerledes.

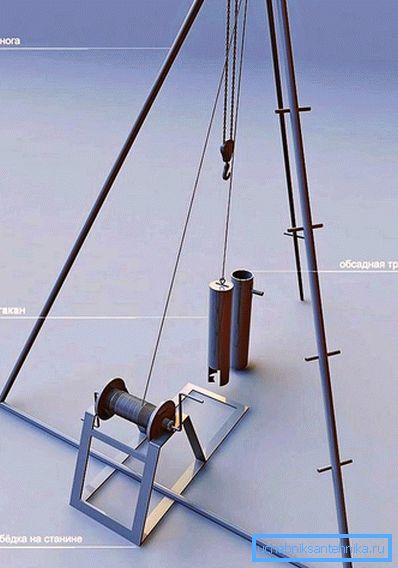

Shock Drilling Rig

I implementeringen av denne typen installasjon er det veldig enkelt og sannsynligvis det rimeligste. Operasjonsprinsippet til stikkontaktboringen er ødeleggelsen av steinen ved hjelp av en meisel eller et glass som faller inn i brønnen. Fjerning av den ødelagte steinen fra bunnen av en brønn utføres ved hjelp av en choke. Utformingen av denne installasjonen inkluderer følgende elementer:

• Sammenleggbar metallramme i form av et stativ med side og vinsj;
• meisel eller kjøre glass;
• girmotor;
• metallkabel eller tau;
• sjokk bar.

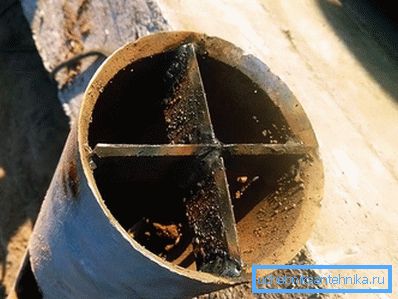

Arbeidsredskapet til installasjonen er et glass, som er et segment av et tykt vegget metallrør med en lengde på 1 til 2 m (jo lengre prosjektilet, jo jevnere borehullet) og 8-12 cm i diameter, i bunnen av hvilken skjærekanten av et hardere metall sveises.

Klippekanten skal ha en skråkant inne i glasset. På toppen av glasset er det plassert en ambolt som borestangen treffer. Vekten av glasset for en mer effektiv drift er ca. 80 kg.

Stativet er laget av metallrør. Tårnet må ha en høyde som overskrider lengden på boreprojektilet. På toppen av stativet er montert en blokk gjennom hvilken kabelen eller tauet trekkes. Kabelen må ha en stor sikkerhetsmargin, og dens diameter må være minst 10 mm. En girmotor brukes til å heve og senke boreelementet. En enklere måte er å bruke en manuell port, for eksempel i en brønn.

Ved hjelp av en vinsj stiger glasset over bunnen og senker kraftig, siden det er under påvirkning av glasset på sømmen av klippen som en del av den er fanget. Inne i glasset holdes fjellet på grunn av friksjonskraften.

For boreverktøyets passasje brukes en borestang dypere, som rammer glassets ambolt. Etter flere slike slag, stiger glasset for å trekke ut jorda fra det, og operasjonen gjentas.

Du kan bruke et glass på tett jord, som inkluderer leirepartikler. For boring av brønner i løse bergarter blir det brukt øl. På bunnen av skallet er det en ventil som åpnes ved støt, og lukkes under løfting, og holder dermed fjellet i midten. For passasje av bergarter, brukes spesielle biter, og den ødelagte steinen fjernes ved hjelp av en eggeplomme.

Ved hjelp av perkussjonsboring på enkle jordarter, er det mulig å bore en brønn opp til 100 m, ettersom øvelsen viser at en enhet på 40 meter brønn tar omtrent 7 dager.

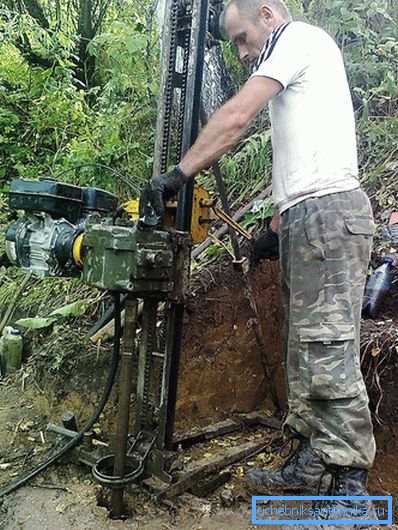

Kompakt roterende bore

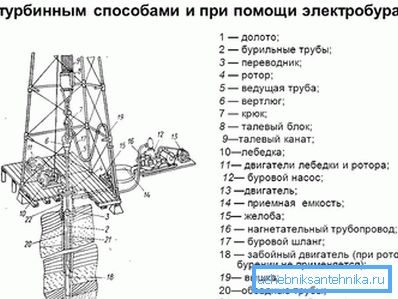

Rotasjonsboring er en av de mest populære metodene for brønnkonstruksjon. Brønnen bores ved hjelp av et spesielt borerør, hvor enden er plassert, kan rotasjonen av røret tilveiebringes av en elektrisk eller bensinmotor.

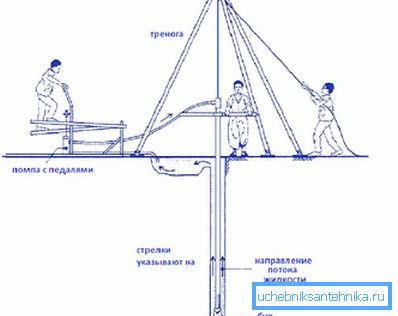

Fjerning av den ødelagte steinen fra ansiktet utføres oftest ved hjelp av en slamløsning, som leveres av en motorpumpe gjennom borerør til bunnen av en brønn - den føres til overflaten gjennom ringrommet.

Hovedelementene i designet:

• brettramme;
• girmotor;
• svivel;
• motor pumpe;
• borestenger;
• bit;
• Winch.

Rigget er designet for tung belastning, så det må være laget av slitesterkt stål og være stabilt. Rammen er den delen av designet som kan gjøres selvstendig. Dreiebenken er en av de vanskeligste elementene i installasjonen; borestenger, motorreduksjonen og slangen for tilførsel av spylevæsken er koblet til den. Det vil være svært vanskelig å lage selvstendig, det er lettere å bestille hos bedriften eller å kjøpe seg klar.

Som borestenger skal rør med en tykkelse på minst 5 mm brukes, stanglengden skal være ca. 1,5 m. Stengene er forbundet med hverandre ved hjelp av en konisk tråden med rektangulær eller trapesformet kutting. Denne typen tråd forhindrer brudd, og kraften fordeles gjennom tykkelsen av metallet.

Elektromotoren er festet til en spesiell vogn som beveger seg fritt langs de vertikale styrene. Denne metoden for installasjon gjør det mulig å øke kraften på borkronen og for å oppnå vertikal bevegelse av boret.

Elektromotoren må nødvendigvis ha et omvendt og et varmt beskyttelsesrelé, da det vil bli veldig varmt under boringen av harde bergarter.

Vinsjen kan være både manuell og elektrisk, det siste alternativet er mye lettere og akselererer prosessen med løfte stenger.

For borebrønner er det bedre å bruke industrielle meisler, de er mer pålitelige, men dyrere, men de vil være nok for ikke hundre meter boring. Ved hjelp av denne installasjonen er det mulig å bore brønner til en dybde på mer enn 100 meter i noen bergarter.

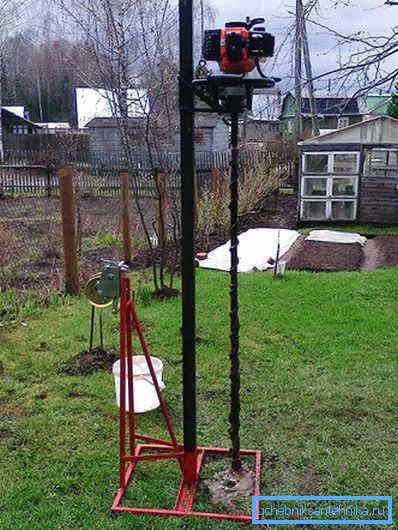

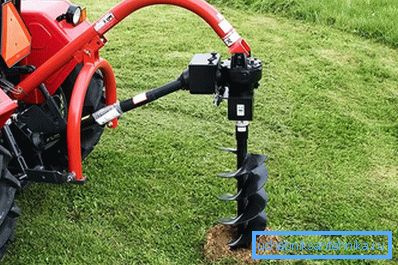

Auger øvelse

Installasjon for skruerboring er en av de enkleste og kan utføres selv fra en fiskebor. Boreprosessen er ikke arbeidsintensiv og består i å fjerne jorda ved hjelp av en skrue. På denne måten kan brønner med en dybde på opptil 10 m og en diameter på opptil 100 mm produseres.

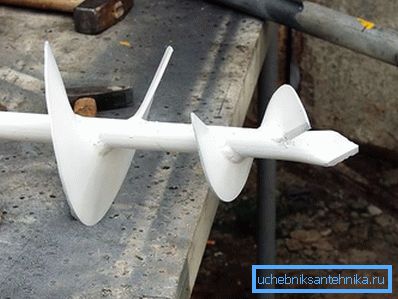

For fremstilling av en slik installasjon trenger du et stålrør med en diameter på 100 mm. På den øvre delen av røret er en ytre tråd anordnet, og i den motsatte enden av skruen med en diameter på ca 20 cm er antall sving ikke mer enn to. Ved enden av skruen sveises hardt skjærende kniver (på prinsippet om en fiskebor).

For mer praktisk rotasjon av skruen, må du sveise et annet rør rundt 1,5 m og en tee med innvendig gjenger. Teen er skrudd på en sammenleggbar stang, som er laget 1-1,5 m lang. Boreprosessen kan utføres enten manuelt eller med en elektrisk motor. Hvis man skal bore manuelt, må man etter hvert tre skruer av skruen tas til rensing av rasen. Gjenta operasjonen til dybden er lik lengden på stangen, hvorpå den må forlenges. Forbindelsen av stengene utføres ved hjelp av gjengede koblinger eller stenger. Hvis bunndybden er mer enn 8 m, må konstruksjonene monteres på rammen. En vinsj brukes til å trekke ut borestenger og skruer.

video

I denne videoen kan du se arbeidet med improviserte borerigger for brønnen:
