Brønnpumpestasjon: enhet, variasjon, installasjon

For godt vedlikehold brukes ulike pumpeutstyr: dette er også overflateutstyr med akkumulatorer eller akkumulerende tanker og nedsenkbare enheter og mekaniske pumper.

Vi ønsker å fortelle om pumpestasjoner for brønner som er relatert til overflatevannstilførselssystemer.

Pumpestasjon

enhet

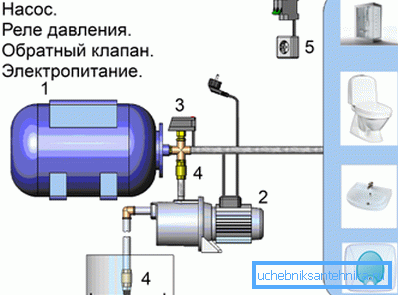

Generelt er en typisk pumpestasjon et system som består av følgende grunnleggende elementer:

• Akkumulator. Dette er en tank der vann pumpes til et visst trykk, slik at systemet kan betjene vannforsyningssystemet. Denne enheten lar deg unngå konstant oppstart av pumpemotoren og for å sikre stabilt trykk og trykk i systemet;
• Pump. I denne kapasiteten brukes ofte sentrifugale selvoppstøtende eller hvirvelaggregater. Leveringssystemet kan utstyres med en fjernkontroll eller intern ejektor, noe som øker muligheten for suging på grunn av Bernoulli-effekten, samtidig som systemets generelle ytelse reduseres.
• Trykkbryter Her ser vi et element av det automatiske styresystemet som er konfigurert på en slik måte at når trykket stiger over en forutbestemt verdi, slår reléet av strømforsyningen til pumpemotoren, og når trykket faller under en forutbestemt verdi, slås motoren på igjen.
• Kontrollventil Dette elementet i systemet tillater ikke at væsker strømmer i motsatt retning og forlater lagertanken eller vanninnsprøytningsdysen, fordi hvis luft kommer inn i systemet, kan pumpen mislykkes;
• Strømtilkoblingsnode. Det er en vanlig enfaset eller trefaset (avhengig av design) pluggen for det tilsvarende uttaket, og inneholder også sikringer og et jordingssystem.

Akkumulatoren er veldig enkel: en gummipære er plassert inne i stålbeholderen, rundt hvilken det er trykkluft. Pæren er koblet til innløpet, der vann pumpes gjennom tilbakeslagsventilen, og hvor dette vannet kommer inn i vannforsyningssystemet når kranen eller annen sanitær enhet er åpen.

Når pumpepæren øker i volum, komprimerer luften i sylinderen. Dermed lagres pumpemotorens kinetiske energi i form av den potensielle energien til en komprimert gass som har en tendens til å klemme fluid fra en pære. Ved inngangen til sylinder settes trykkbryteren, som er innebygd i gapet i strømforsyningskretsen til pumpemotoren.

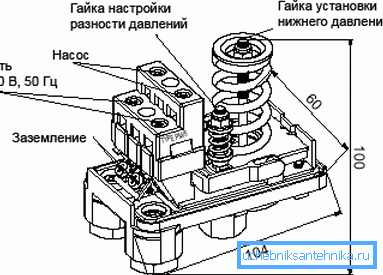

Ved hjelp av spesielle muttere er reléet justert slik at når øvre trykkgrense er nådd, åpner reléet kretsen og motoren slås av. Så når vann pumpes inn i vannstrømmen under driften, faller trykket i batterisylinderen, og når trykket som stilles av tuneren, setter nedre trykkgrense, lukker reléet kretsen og motoren begynner å pumpe vann inn i batterisylinderens pære igjen.

Vær oppmerksom på! Utformingen av pumpestasjonen er basert på selvreguleringsprinsippet eller automatisk styring av systemet. Verdiene av pumpens på- og ut-trykk bestemmes ut fra parametrene til vannforsyningssystemet, antall vanninntakspunkter, brønnproduktivitet og andre parametere.

arter

For å finne ut hvordan du velger en pumpestasjon for en brønn, må vi forstå stasjonstypene og forstå hva forskjellene er..

Det er tre hovedtyper av systemer, avhengig av utformingen av væskesugesystemet:

1. Direkte sugesystem. Pumpen skaper et vakuum i vanninntaket, og atmosfæretrykket klemmer væsken inn i dette røret. Problemet med systemet er at på grunn av det begrensede lufttrykket i atmosfæren på planeten vår (ca. 1013, 25 hPa), er kolonnen av vann som dette trykket kan presse opp litt over 10 meter;
2. System med integrert ejektor. Her er det en indirekte suging av vann: pumpen skaper en stråle som, når den passerer gjennom en ejektormunnstykke, skaper et redusert trykk i sugekammeret og under handlingen trekker vann fra brønnen. Fordelen ved dette systemet er at pumpen er sikret mot tørrløp, fordi den kontinuerlig pumper vann i resirkulasjonskretsen;

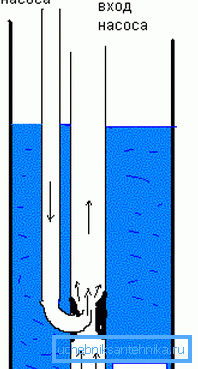

3. Fjern ejektorsystem. I dette tilfellet antar designet at ejektoren er nedsenket i brønnen, og nå støyer kolonnens høyde oss ikke, siden apparatet ligger nær vannspeilet. Her er også suging utført på grunn av Bernoulli-effekten på en indirekte måte, men systemets ytelse og effektivitet faller til fordel for muligheten for å heve vann fra en stor dybde.

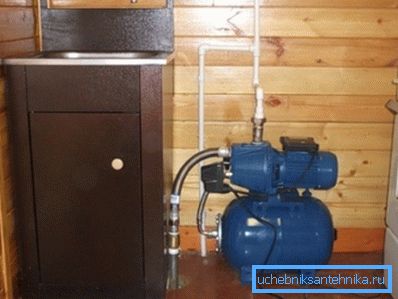

Den første typen system kan bruke en pumpestasjon for en Abyssinian-brønn, siden dens dybde ikke overskrider atmosfærens trykk. Også dette systemet er egnet for grunne sandkilder, men hvis deres dybde når 15 meter (alt som er større enn 9), vil en slik stasjon ikke fungere.

Den andre typen har samme omfang som det første, det er rett og slett beskyttet mot pumpesvikt på grunn av at luftstøpene kommer inn i rørledningen. Dette er en mer progressiv design, men prisen er høyere.

Systemet med fjernkontroll (nedsenkbar) ejektor lar deg pumpe vann fra en dybde på ca 40 meter. Ofte er dette alternativet brukt på en dybde på 20 meter eller 25 meter, men ytelsen til en slik pumpe er begrenset til lav effektivitet og virker derfor ikke bra for gårder med et stort antall vanninntakspunkter.

Det finnes også strukturer der, i stedet for en hydroakkumulator, en lagertank brukes, hvor pumpen slås på og av med en flytmekanisme. En slik modell betraktes som foreldet, siden når flåten bryter ned, vil vann oversvømme huset ditt, og vi vil ikke dvele på det i detalj.

For å gjøre det enklere å beregne vannforbruk ved et vannrør hjemme, har vi samlet et bord med gjennomsnittlige verdier av forbruket av ulike rørleggerarmaturer:

Hvis du legger til strømmen av alle vannpunkter, får du den nødvendige ytelsen som kreves for samtidig drift av alle kraner.

Vær oppmerksom på! For å finne ut hvilken type utstyr du trenger, bør du vite nivået av vannspeilet i brønnen (dynamisk nivå), samt den nødvendige ytelsen til rørledningen. Å vite disse parametrene, kan du enkelt velge ønsket enhet.

fordeler

Som det er kjent, brukes ikke bare overflatestasjoner, men også nedsenkbare pumper for å utstyre akvatiflater. Hva er fordelene med utendørsenheter til nedsenkbare?

Det er ikke mange av dem, men de er ganske viktige:

• Den viktigste fordelen er lavpris sammenlignet med dyre dyptliggende enheter. Hvis du ikke trenger å gi større ytelse eller pumpe vann fra en god dybde, er det ikke mye fornuftig å bruke penger på en nedsenkbar enhet for en brønn;
• Overflateplassering gir enkel og praktisk tilgang til utstyr for vedlikehold og reparasjon ved brudd eller ulykke. For å utføre rengjøringen eller justeringen av dypbrønnpumpene, må de fjernes fra foringsrøret, noe som er ganske plagsomt og ikke alltid lett.
• Når enheten mislykkes, kan den enkelt byttes ut, siden kostnaden for å bytte ut slik pumpemateriell til brønnen ikke vil bli mye påvirket av familiens budsjett, og kompleksiteten av arbeidet er tilgjengelig selv for amatøren;
• En enhet med innebygd eller fjern ejektor er ikke redd for å komme inn i systemet, siden resirkuleringskretsen fyller pumpens suge med vann hele tiden.

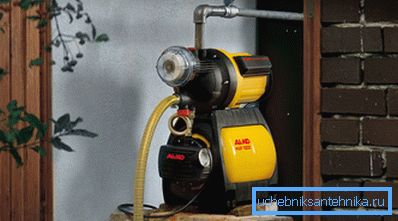

• Mange modeller av stasjoner kan brukes som et bærbart alternativ for vanning av hager eller andre formål.

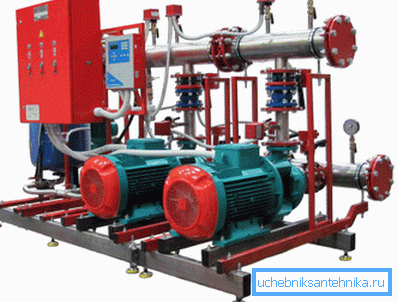

Vær oppmerksom på! Som det fremgår av egenskapene, er det tilrådelig å bruke overflatevannssystemer i landet, i en liten gård, i et privat hushold med lite vannforbruk. For vedlikehold av artesiske brønner eller svært store gårder er slike stasjoner ikke egnet.

mangler

Som alle andre utstyr har overflatevannoverføringsanordninger flere ulemper:

• Dypen av brønnen, som kan betjenes av en konvensjonell stasjon uten en nedsenkbar ejektor, er ikke mer enn 8 til 9 meter. Hvorfor ikke 10,3? Dette skyldes tapet og ikke-ideelle tilstanden til utstyret;
• Overflatepumpen eller stasjonen av sentrifugaltypen gir ganske merkbar støy, og når utstyret er plassert inne i huset, vil denne støyen bli hørt av beboerne;

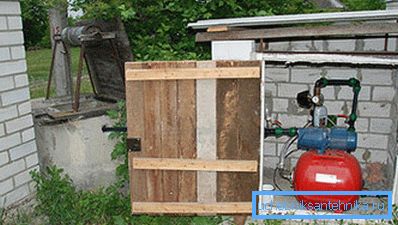

• Når du opprettholder sommerhuset for vinteren, må enheten som ligger på overflaten bli skjult eller tatt bort med deg, da den kan bli stjålet eller skadet;

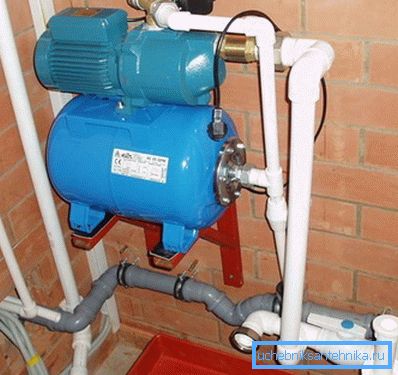

• Stasjonen krever et bestemt sted i det tekniske, brukbare eller kjelleren rommet, som ikke alltid er mulig å allokere;
• Når motoren går, oppstår det tilstrekkelig kraftig vibrasjon som kan skade de omkringliggende bygningskonstruksjonene og rørledningen som er koblet til systemet.

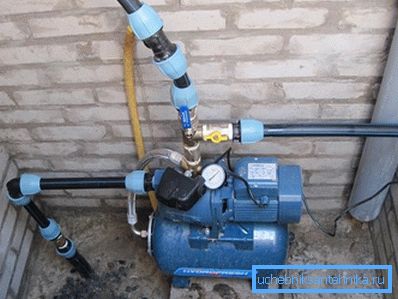

Vær oppmerksom på! Til tross for alle mangler og begrensninger er den vanlige pumpestasjonen med et trykk på 45 meter nok for behovene til en familie på 4 personer.

montering

For de som ønsker å koble utstyret med egne hender, har vi samlet en liten instruksjon:

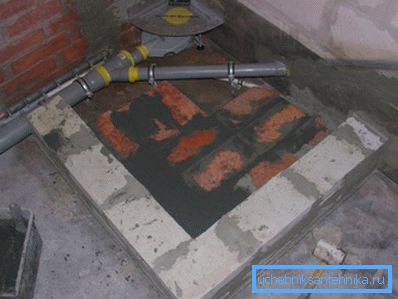

1. På den valgte plasseringen av stasjonen danner vi et solid fundament. Den mest hensiktsmessige måten er å lage et baksteppe av murstein eller betong 1,2 - 1,4 meter høyt;

1. Vi plasserer gummimatten 10 - 20 mm tykk på podiet for å dempe vibrasjonen. Vi installerer komplekset på bena, fest bena med ankre til podiet gjennom monteringshullene;

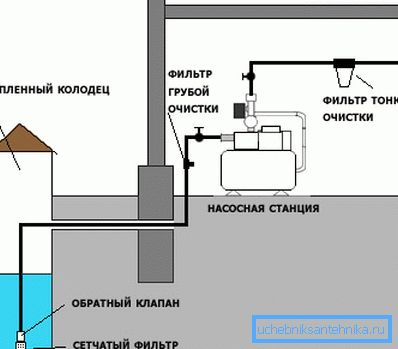

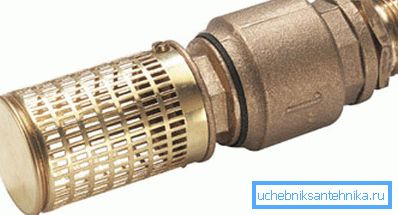

1. Fra brønnen til pumpestedet graver vi en grøft dypt under nivået av jordfrysing, der vi legger en rørledning av polyetylen eller annen plast. Vi supplerer sugekanten av røret med en tilbakeslagsventil og et grovfilter (et vanlig lite rustfritt stålnett;

1. På enden av røret som kommer fra vannkilden, vindker vi tommekoblingen med ekstern tråd, som vi legger til en tilbakeslagsventil, deretter en metallhjørnefeste, etterfulgt av en rett trykk "American". Alt dette er koblet til sugeporten på systemet;

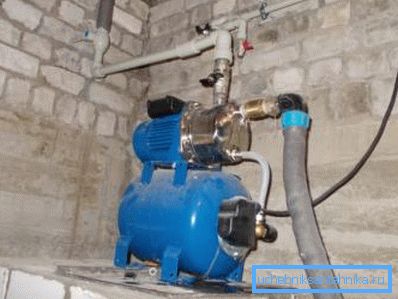

1. Utløpet av enheten fortsetter med en "amerikansk" kran, som vi fester en kombinert roterende (90 grader) kopling av polypropylen til trådene. Løser vann pipe til koblingen;

1. Det vertikale sugeslangen er koblet til den horisontale delen av den underjordiske rørledningen ved å dreie beslag eller koblinger;

1. Fyll pumpen med vann gjennom et spesielt hull (les instruksjonene for enheten), åpne kranene og foreta en prøvekjøring av systemet;

1. Hvis testen er vellykket, graver vi i skyttene og tetter og lukker stedet der rørene kommer inn i brønnen.

konklusjon

Som det fremgår av instruksjonene, er installasjon og tilkobling av pumpestasjonen ikke så vanskelig. For å montere rørleggerarbeidet kan du ringe veiviseren, og du kan selv gjøre det ved å følge punktene i den medfølgende veilederen. Du kan også hjelpe videoen i denne artikkelen.
