Cork cock: enhet, applikasjon, problemer

Hvordan har en kegle kran? Hvor brukes disse produktene? For hva brukes for eksempel kork kran 11B6BK DU50? Hvor bra er disse elementene av ventiler i varme- og vannforsyningssystemer mot bakgrunnen for alternativer? La oss prøve å svare på disse spørsmålene.

Hva er det

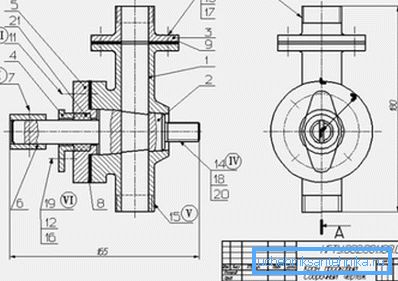

Skjematisk diagram og materialer brukt

Dette er navnet på en låsende eller regulerende enhet, hovedelementet av dette er en kork - har formen av en full eller avkortet kjegle med en gjennomgående kanal og kommer i kontakt med kroppen med alle laterale flater. Ugjennomtrengelighet til vann, luft, gass eller annet medium som transporteres av rørledningen, er sikret ved fravær av et mellomrom mellom pluggen og veggene til huset.

Enheten til korkranen innebærer et vesentlig friksjonsområde og som et resultat en betydelig kraft som kreves for å rotere. Åpenbart vil det med en stor rørdiameter bli uakseptabelt stor; Ikke bare det: stikker overflater vil øke motstanden ytterligere.

Derfor er korrosjonsbestandige materialer med lav friksjonskoeffisient - støpejern og messing - tradisjonelt brukt til å lage korkraner.

Merk: på grunn av spesifikk konstruksjon og lav mekanisk styrke av metaller som brukes diameter pluggventiler sjelden overstiger 100 mm, og arbeidstrykk - 16 bar.

Det finnes ingen regler uten unntak: Hvis ønskelig, kan en korkventil med diameter på opptil 200 millimeter finnes i stålhuset til salg.

Men til de ventiler som finnes i kjelleren, har det lite forhold:

• For å lette rotasjonen av røret benyttes utstyret med et ratt.
• Korken er fremdeles laget av støpejern: Hvis to stålelementer er festet til hverandre, vil ikke en girkasse bidra til å bryte dem.

Case tetning

Da ventilen blokkerer bevegelsen av vann eller gass i rørledningen, er det lett å forstå. Og hvordan sikres det at det ikke finnes lekkasjer i det ytre miljø?

spenning

Stopperen passerer gjennom ventilkroppen gjennom. Dens gjengede skaft når du trekker på mutteren som er skrudd på den, trykker på hetten til kroppen med stor kraft. Fraværet av et gap garanterer mangel på lekkasje både gjennom ventilen gjennom rørledningen og inn i det ytre miljø.

Nysgjerrig: Når ventilen virker, forbedres kvaliteten på slipeflater over tid.

vår

Gaskorkekonventilen, som kan ses på gassovnen i de fleste russiske leilighetene, er arrangert noe annerledes: korken presses mot kroppen med en fjær, ikke en mutter. En liten klemmekraft, kombinert med smøring, gir en moderat innsats for å skru pluggen; Det maksimale arbeidstrykket i strukturen er imidlertid mer enn lite.

kjertel

Endelig ble en kork-og-klivventil i stor skala brukt til oppvarming og vannforsyning: kjertelen som pakket rundt stammen sørget for at det ikke var lekkasjer. Som regel ble flettet grafittkjertel brukt.

Måten pakningen var festet på, var vanligvis avhengig av ventilmaterialet:

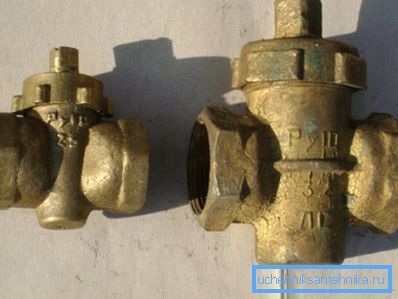

• Messing produkter brukes crimp mutter.

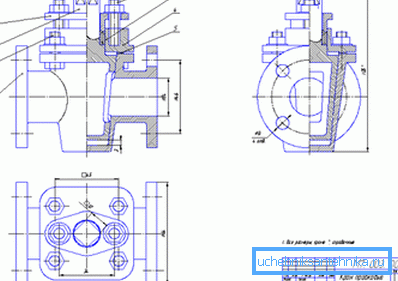

• En korkstøpejernskran brukte ofte et par bolter for å trykke på kjertelen til skrogetørene for å krympe kjertelen.

Måter å koble kroppen med rørledningen

Det er faktisk bare to av dem:

• flens. Tilgrensende flenser tiltrekkes av hverandre med fire til åtte bolter; tetthet sikres med en paronit eller gummi pakning.

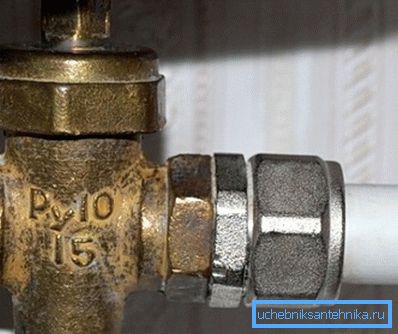

• Gjenget, eller kopling. Sanitært lin og kunstig tetningsmateriale brukes til tetting.

Avhengig av den nominelle diameteren til tilkoplingsrøret, er ventilens fjernkontroll (betinget passasje) angitt. Innenriks dokumentasjon bruker metriske systemet; Fjernkontrollen tilsvarer omtrent den indre diameteren av rørledningen i millimeter. Importerte varer er ofte merket i tommer:

søknad

La oss gi noen eksempler på bruk av kork kraner i deres forskjellige henrettelser.

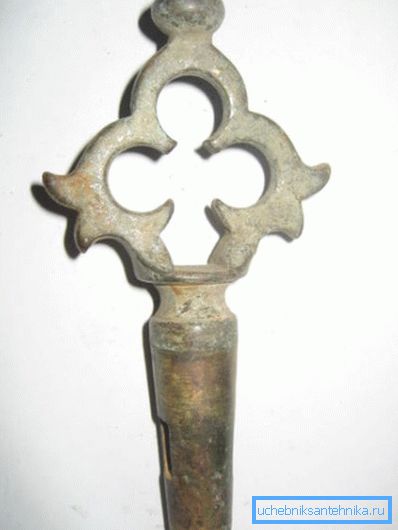

• Det mest åpenbare eksempelet er samovar-trykk. Korken i den holdes kun i kranens kropp med egen vekt.

• Sovjet-stil miksere med en spak bryter var ikke veldig behagelig å bruke og ofte fløt; men de var praktisk talt unkillable. Å bryte en spak eller en kork var ikke en triviell oppgave.
• Treveis korkkraner ble brukt til å justere temperaturen i leilighetene: Avhengig av stillingen tillot de strømmen av kjølevæske gjennom batteriet, gjennom en jumper eller helt blokkert den.

Forresten: Den siste funksjonen av kranen var årsaken til voldsomme hat Låsesmeder betjener nabolag bygget opp med Khrusjtsjov. Det var ikke umiddelbart mulig å finne ut hvilken av leietakerne på stigerøret som ble blokkert.

• Vi har allerede nevnt gasskraner av sovjetisk type. Korkventilen mot bakgrunnen av skrueskruen så så veldig mye mer pålitelig ut og garanterte mangel på lekkasjer.

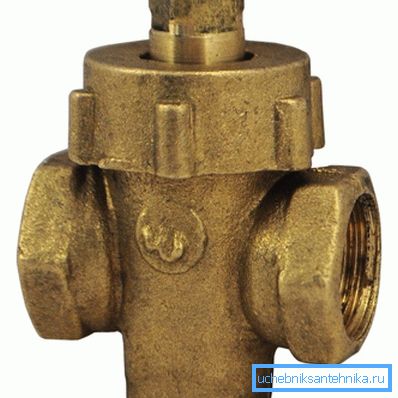

• Til slutt, sammen med skrueventilen, var korkfyllingsboksen det mest vanlige elementet i stoppventilene til varme- og vannforsyningssystemene på 60-80-tallet i forrige århundre. Det var spesielt, at 11B6BK DU50 ventilen nevnt i begynnelsen av materialet vårt ble massivt brukt: den ble montert på varmtvannsforsyningen og varmeinnlegg i heisnøklene.

Styrker og svakheter

Hva ser kurkekraner ut når de sammenlignes med rørleggerarbeid?

La oss begynne med ros i deres adresse.

Goodies

• I motsetning til skrueventiler trenger de ikke å være orientert på en bestemt måte i retning av vannstrømning. Spalventilen truer ikke bare på grunn av mangelen derav.
• En rett og bred kanal gjennom en trafikkork sørger for en forholdsvis moderat hydraulisk motstand - igjen, i motsetning til viklingskanalene i en skrueventil.
• Av samme grunn er korkventiler aldri tilstoppet med skala, sand og rust. Søppel har bare ingen steder å bo i dem.
• Fra moderne kulventiler varierer korken gunstig mer motstand mot høye temperaturer.

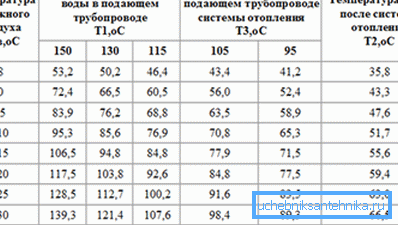

Forresten: 150 C, maksimum for en kulventil, er temperaturgrensen på forsyningsledningen til varmeledningen på toppen av vinterkulden. Høyere verdier kan bare oppnås i dampvarmesystemer, som for tiden bare brukes i noen industrielle bedrifter.

cons

Forfatterens erfaring med korkventiler i varme- og vannforsyningssystemer gjør det mulig å formulere følgende hovedkrav til dem:

• Og støpejern og messingventiler med lang tomgangskoker. Å slå dem etter fem års inaktivitet krever en innsats som er ganske i stand til å rive tråden på beltet.
• Etter den beryktede perioden med inaktivitet fører den minste sving av ventilen til vannlekkasje gjennom kjertelen. Ja, dette er et problem - vanlig for alle produkter med fyllingsboks; I tilfelle av en skrueventil er den imidlertid løst ved full åpning. Her må du fylle kjertelen igjen.
• Forresten, om kjertelen: du kan fylle den, bare å ha tidligere blokkert av og slippe vann. Hva er årsaken til instruksjonen? Hvis du åpner ventilen under trykk, vil den forandrede pluggen sannsynligvis flyte inn i ansiktet ditt på forsiden av vannstrømmen. I beste fall kaldt, i verste fall brennende varmt.

Til sammenligning: ventilen med bakken kinn for å pakke fylling med egne hender akkurat nok til å blokkere.

• Unseal (spenningsventil) må løsnes før åpning eller lukking, som er ledsaget av vannlekkasje. Spesielt berører når du er under ventilen. Hvis du ikke løsner spenningsmutteren, er det en reell sjanse for å rive tråden fra korken.
• Stangen for sving må tas med en justerbar, horn- eller (oftest) gassnøkkel. Som et resultat er ofte brukte kraner lett gjenkjennelig ved avrundet eller til og med nesten fraværende over stammen.
• For alt dette er prisen på korkventilen ikke lavere, og ofte høyere enn ballen motstykket av samme størrelse.

konklusjon

Funnene er ganske skuffende. Den foreldede designen har allerede mistet kampen for VVS-kommunikasjonsmarkedet og kan bare brukes i høyt spesialiserte industrielle rørledninger.

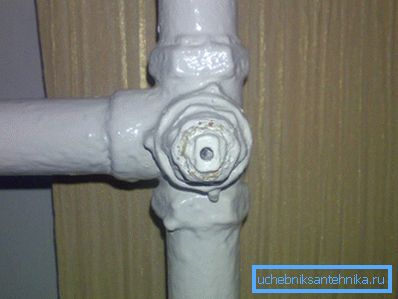

I boliger hvor det er en treveis korkventil under radiatoren, kan vi bare anbefale å bytte tilførselslinjer så snart som mulig.

Som alltid kan leseren finne ytterligere tematisk informasjon i videoen i denne artikkelen. Lykke til!
