Crane du-80 på 80 mm rør: versjoner og deres sammenligning

Hvilke stoppventiler kan brukes på en 80 mm rørledning? Vi vil fortelle leseren med design av eksisterende kraner og forsøke å sammenligne funksjonaliteten. Vi vil umiddelbart fastsette at omfanget av vår oppmerksomhet vil være begrenset til rørleggerarbeid: for eksempel vil en treveisbitumenkran med en varmekontrollenhet 80 forbli uoversiktlig.

Søknadsområder

For å begynne med, la oss finne ut nøyaktig hvor i kommunikasjon av en boligbyggingsrør og avstengningsventiler DU80 kan brukes.

• Inngangsoppvarming. Avstengningsventiler som slår av stikkontakten til huset fra motorveier, kan ikke bare lokaliseres i termisk brønn, men også i kjelleren, forutsatt at ruten går direkte gjennom den.

Merk: i dette tilfellet forblir kranene innenfor transportområdet for varmenransporten, til tross for deres plassering innenfor omkretsen av huset. Ansvarssonen passerer gjennom den første rørflensen på innløpsventilene til heisaggregatet.

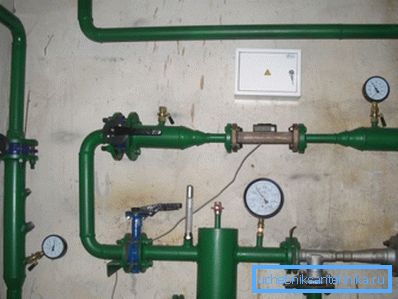

• Heisnav. I den kan 80-millimeter armaturene brukes ved innløpet mellom heis og varmekrets og i varmtvannsforsyningen.
• Vannmåler i kaldvannssystemet.
• Til slutt, ved hjelp av kraner, kan separate deler av vannforsyningen eller varmekretsene kuttes av..

Utførelsesalternativer

Hva slags ventiler brukes i bygningskonstruksjon?

Portventiler

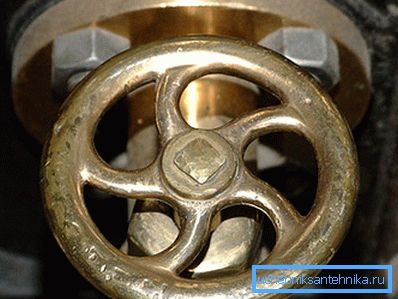

Den vanligste støpejerns kileporten er en uttrekkbar stangdesign, ekspansjonen på slutten av denne har et par støpejernskinn med messingspegler. Et par responsspeil settes inn i sporene til huset. Stammen leveres ved å dreie håndhjulet med en gjenget bushing.

Den største fordelen med ventilen er en relativt lav hydraulisk motstand: kinnene i åpen stilling fjernes helt utenfor strømmen.

ulemper:

• Behovet for periodisk pakking av kjertelen. Det produseres selv når det er tomgang.
• Dannelsen av innskudd på speilene og som følge av behovet for periodisk sliping.
• Hurtig kile slitasje.

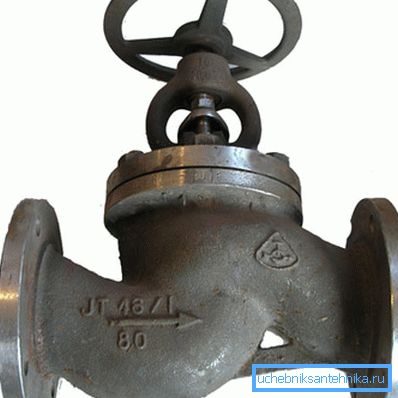

Skrueventil

Håndtaket eller sommerfuglen er festet direkte til den bevegelige stangen, som er skrudd inn i tråden i ventilhuset. En ventil forsynt med en pakning er forskyvbart festet til innsiden av stammen, som lukker åpningen i setet.

Den eneste fordelen med denne konstruksjonen mot bakgrunnen til den forrige er at det er mye lettere å revurdere skrueventilen DN80 med egne hender enn ventiler av samme størrelse. Det er ikke nødvendig med sveising av kilen eller krevende sliping av kinnene. Det er nok bare å kaste kjertelen og bytte pakningen.

Alle andre designfunksjoner ser ganske kjedelig ut.

• Hydraulisk motstand er maksimal blant alle typer stoppventiler på grunn av den lille størrelsen på hullet i setet og den komplekse formen på kroppen.
• Installasjon er kun mulig i en posisjon i forhold til vannstrømmen: den må trykke på ventilen fra bunnen. Motstrømmen garanterer separeringen av ventilen og den tilhørende vannhammeren.
• Paronitisk pakning med uunngåelig erosjon av sadlen krever stor innsats når du lukker, og mykere gummi er veldig kortvarig.

Pluggventil

Jordstopp med gjennomgående kanal roterer i et messing- eller støpejernshus. Stramhet på stangen med en stor kran er som regel gitt alle de samme fyllingstoffene.

Merkelig, til tross for designens enkelhet, er prisen på korkventilen 1,5 - 2 ganger høyere enn ventilen i samme standardstørrelse.

Fordelen med designet er en ganske høy resiliency og enkel vedlikehold, som bare reduseres til periodisk pakking av kjertelen. Den største ulempen er en svært viktig innsats som kreves for å snu korken.

Kuleventil

Du80 kuleventilen er noe som minner om en korkenhet: i dette tilfellet er vannet blokkert ved å dreie lukkeren 90 grader.

Forskjeller, men mer enn likheter:

• Korken har formen av en ball med en gjennomgående kanal, med en diameter som tilsvarer rørledningen.
• Forsegle ballen med et par ringformede seter laget av Teflon eller Teflon, polymerer med lav friksjonskoeffisient. Derfor, en svært moderat innsats for å skru bolten.
• I stedet for kjertelen er en 80 mm kulventil utstyrt med en fluoroplastisk eller teflon-tetningsring med en justeringsmutter. Hun tillater å trykke et tetningsmiddel, kompensere slitasje.

Forresten: Det er som regel nødvendig å stramme stempelforseglingen etter 1000 eller flere lukkersykluser.

Ventilhuset kan være laget av messing og stål, kan sammenlegges eller sveises, leveres med flenser, rør til sveis- eller koblingsrør. Bolten er laget av forkromet eller forgylt messing, mindre ofte av rustfritt stål.

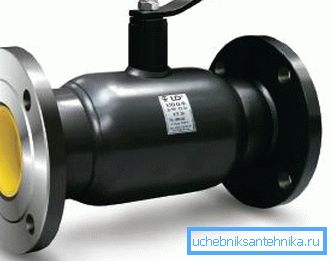

Som et eksempel presenterer vi hovedtrekkene til en av de innenlandske produktene av denne typen. Modellen for oss vil være en kuleventil KSHTF DU80 RU25.

evaluering

Forfatteren risikerer å virke forutinntatt, men tillater fortsatt å gi en ekstremt smigrende egenskap ved denne typen ventiler. Døm for deg selv:

• Hydraulisk motstand, som skaper en kulventil DN 80 - 80 mm stålrør er overlegen. Nøyaktig dette: Sediment og rust i den rette delen av røret gir større motstand mot vannstrømmen enn det fullstendige hullet i den rustfrie kulventilen.
• Servicekran er praktisk talt ikke nødvendig. Om reparasjoner og revisjoner, kan du glemme.
• Installasjon - i en hvilken som helst posisjon og med hvilken som helst retning av vannstrømmen.

Det ser ut til at instruksjonene om valg av elementer av ventiler og beslag er ganske åpenbare. Alle konkurrerende beslutninger på bakgrunn av en kulventil ser ut som en outsider.

konklusjon

Vi håper at våre anbefalinger vil hjelpe leseren til å velge den optimale løsningen for sine egne formål. Som vanlig kan flere materialer studeres ved å se videoen i denne artikkelen. Lykke til!
