Do-it-yourself vvs: fra prosjekt til rørinstallasjon

Å legge et vannforsyningssystem i huset eller leiligheten med egne hender er en ganske vanskelig oppgave, men likevel mulig selv for de som ikke tidligere har møtt lignende oppgaver. Etter å ha brukt litt tid på forberedelse, vil du være i stand til å utføre design og installasjonsarbeid, samtidig som du sparer på betaling for tjenester fra profesjonelle rørleggere.

Naturligvis, før du tar opp verktøyene, er det verdt å utforske all tilgjengelig informasjon. Og for dette har vi prøvd under for å gi grunnleggende data som kan være nyttige for deg.

Vannforsyningssystemdesign

Vannkilde

Hvis vi trenger å designe et vannforsyningssystem i en leilighet, oppstår det aldri vanskeligheter. Dette skyldes at med sentral vannforsyning er det nødvendig å legge bokstavelig talt flere meter rør for å koble inngangen til rommet med alle forbrukspunkter (det vil være to eller tre av dem).

Hvor det er vanskeligere å håndtere vannforsyning av et privat hus:

• Først må vi bestemme kilden. Hvis det er et vannforsyningssystem i bosetningen, må vi være enige om tilkoblingen til den i den kommunale vannforsyningskanalen eller en annen lisensmyndighet.
• Det neste spørsmålet er å koble motorveien til huset.. Her er det ganske ofte nødvendig å bestemme hvordan man legger vannforsyningen under veien, siden kommunikasjon ikke alltid legges før asfalting. Den mest fornuftige vei ut i denne situasjonen vil være å tiltrekke anleggsutstyr, nemlig installasjoner for horisontal retningsboring.
• Hvis du ikke vil bruke penger, eller du trenger å krysse en vei ikke lenger enn 8 - 10 m, kan du prøve å gjøre det selv.. Eksperter på spørsmålet om hvordan man gjør en punktering over veien for et vannforsyningssystem, anbefaler bruk av en horisontal bor med forlengelsesstenger. Selvfølgelig er prosessens kompleksitet veldig stor, men hvis du har mer tid enn penger, er det verdt å prøve.

Vær oppmerksom på! Ifølge SNB 3.03.02-97 er avstanden fra vannforsyningen til veien minst 2 m fra kantstenen til sidestenen. Men i hver spesiell situasjon er det verdt å løse problemet separat, siden ofte disse normer blir ignorert av tidligere lagt kommunikasjon.

• Hvis det ikke er vann, så er det nødvendig å utstyre en egen kilde. I denne kapasiteten kan det være forskjellige brønner og borehull, utstyr med spesielle pumper for tilførsel av vann til huset.
• For mer effektiv bruk av kilden, i tillegg til pumpen, er det verdt å installere en ekspansjonstank for oppbevaring av vannreserver.. Tilstedeværelsen av en slik tank vil bidra til jevnt trykk i rørene, og du kan umiddelbart bruke vannforsyningen uten å vente på pumpen til å pumpe neste del av vann.

Vær oppmerksom på! Installasjonen av ekspansjonstanker minimerer også energiforbruket og øker pumpens levetid på grunn av den sjeldnere tilkoblingen.

• Til slutt må du tenke på komfort.. I et privat hus vil den eneste kilden til varmtvann være en elektrisk, gass- eller fastbrennvarmer, så når du planlegger kommunikasjon for denne enheten, er det nødvendig å skaffe et eget sted.

Rør innenfor huset

Innenfor selve huset, må du også utforme røroppsettet. Selvfølgelig er det best hvis alle forbrukspunktene ligger så nært som mulig, men dette er ikke alltid tilfelle.

Det kan være to alternativer for planlegging:

• Mer økonomisk er den såkalte serielle ledningen. Fra stigerøret legger vi en kontur langs alle forbrukspunkter, og foran hvert punkt utfører vi en tie-in av tee. Gjennom en tee kobler vi kranen til et vannforsyningssystem, og sparer dermed betydelige mengder materiale.
• Ulempen med sekvensiell ruting er ustabiliteten av trykket: så snart vi åpner ett trykk, faller resten av trykket til nesten null.
• Det er av denne grunn at samlerens (parallelle) ledninger brukes. En kollektor med flere utganger er koblet til stigerøret, og kretsene til varmt og kaldt vannforsyning er koblet til disse utgangene - ett for hvert forbrukspunkt. Prisen på en slik løsning vil bli betydelig høyere, men i store hus er det verdt å implementere bare en slik ordning.

Til slutt, ikke glem om vasken. Vanligvis blir installasjonen av vannforsyning utført parallelt med installasjonen av avløpsnettverket, så vær sikker på å vurdere behovet for å legge rør til drenering.

Verktøy og materialer

Velge rør

Når prosjektet er klart, bør du bestemme hvilke materialer vi skal bruke for å implementere det i praksis. Og først og fremst er det nødvendig å velge egnede rør, siden påliteligheten og holdbarheten til hele systemet i stor grad avhenger av dem.

For å analysere alternativene som er tilgjengelige, er det verdt å studere følgende tabell:

Som det fremgår av bordet, har forskjellige materialer for rørleggerarbeid forskjellige fordeler og ulemper. Imidlertid er det ofte polymerrør som brukes til selvleggingen av systemet, eller produktene er kombinert: ytre delen, lagt under bakken, er laget av støpejern eller tett tverrbundet polyetylen (PEX), og den indre delen er laget av polypropylen eller metallplast.

Vi velger verktøy

I tillegg til selve rørene, samt beslag som passer til dem og ventiler, trenger vi også verktøy.

Hvis vi bygger hele systemet med egne hender fra begynnelse til slutt, så er det verdt å kjøpe:

• Shtroborez eller puncheren for arbeid med lagerdesign.
• Såg på metall eller plast (avhengig av hvilke rør vi legger).
• Sveisemaskin (hvis det er planlagt å installere faste koblinger av stålrør).
• Loddejern med lodding (henholdsvis for kobberrør)

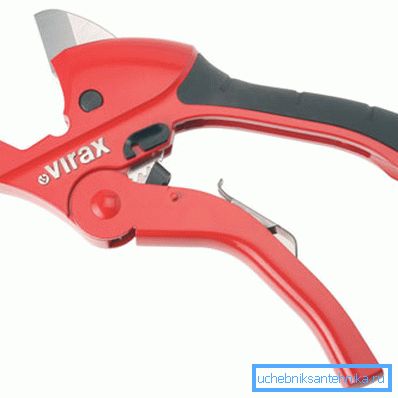

• Pipe cutter er et spesielt verktøy som vil lette prosessen med å tilpasse produkter til størrelse.

• Loddejern for plastrør eller krympe for trykkfittings.
• Et sett av VVS-verktøy - justerbare og open-end nøkler, trimmere for stripping rør kanter, etc.
• Nivå og roulette.
• Håndverktøy.

Også, vær ikke galt for å ta vare på tilgjengeligheten av et tilstrekkelig antall pakninger og sanitære viklinger. Ved hjelp av disse delene vil vi sørge for tetthet ved festing av ventiler.

Systeminstallasjon

Åpen og skjult pakning

I denne delen vil vi beskrive hvordan du kan lage rørleggerarbeid selv.

Og la oss starte med forberedelsen av basen som rørene skal installeres på:

• Den minst kostbare er åpen legging. I dette tilfellet plasseres alle konturene langs veggene i rommet og festes på basen med klemmer. Fiksering skal gjøres tilstrekkelig stiv for å forhindre utilsiktet forskyvning av røret, men festemidler bør ikke klemme produktet og deformere det.
• Imidlertid liker mange ikke utseendet på vannrør, og derfor i åpne områder legger de seg i tykkelsen på veggen. For å gjøre dette, i byggematerialet gjør vi sporene ved hjelp av en veggjeger eller en perforator, fikser kommunikasjonen i dem og glitter over sporene med mørtel.
• Du kan ta et kompromissbeslutning. I dette tilfellet legger vi alle rørene åpne, men gjemmer dem bak dekorative esker. Dette er spesielt praktisk hvis du trenger å maskere et relativt lite område, siden resten av konturen allerede er skjult bak møbler (for eksempel en kjøkkenenhet).

Rørtilkoblinger

Nå er det på tide å diskutere den faktiske installasjonen av vannforsyningsnettverket. Uansett hvilket materiale vi velger, vil rørene under alle omstendigheter bli tilkoblet ved hjelp av beslag - rette koblinger, albuer, albuer etc. Konstruksjonen av beslaget og metoden for fastgjøring på røret avhenger av installasjonsteknologien.

Den enkleste måten å gjøre det på er å samle vannforsyningssystemet ved sveisede beslag eller ved hjelp av spesialverktøy for metallplastrør. Vi vil vurdere begge disse alternativene i denne delen.

Sveising brukes til å koble rør laget av polymer:

• Produkter skåret i størrelse, rengjør kantene forsiktig. Hvis metallforsterkning er en del av rørveggen, fjerner vi den for ikke å redusere sveisekvaliteten.
• Vi velger monteringen, diameteren tilsvarer rørets diameter, og konfigurasjonen - oppgaven.
• Et rør og en montering vi fester til dyser av loddejern. Slå på loddejernet og varme opp delene så mye som instruksjonen krever (tiden avhenger av tykkelsen på plast og strømmen til enheten).
• Fjern deler fra dysen og koble til, skyv røret inn i beslaget uten rotasjon. Fiks i 30 sekunder, slipp deretter ut og la plasten polymerisere. Du kan bruke tilkoblingen om en halv time - en time.

Vær oppmerksom på! Når rørmaterialet fjernes, må det ikke holde seg fast i dysen, ellers kan det oppstå problemer med tilkoblingen. Hvis plastfragmenter forblir på loddejernet, betyr det at Teflonbelegget har blitt ubrukelig og arbeidselementet må byttes ut.

Metallrør kan kobles ved hjelp av beslag av ulike design.

Mindre pålitelig, men samtidig er klemming enklere å installere:

• Vi kutter røret i størrelse og legger en mutter og en klemme på kanten, som vil klemme strukturen i beslaget.
• Pass på at du blar på enden av røret med en kalibrator - dette vil unngå deformasjon av tetningsringene.

• Sett inn monteringen i flaredrøret, juster klemklemmen og stram mutteren til den stopper. Et tegn på at vi har lagt inn nok innsats, er en liten klemming av klemmen.

Trykkkoblinger er mer pålitelige, men deres installasjon krever ferdighet og spesialverktøy:

• Fragmentet av røret som er kuttet i størrelse, blir kalibrert ved nøye å tilpasse det indre lumen.
• Vi legger på kanten av krympemuffen.
• Monteringen settes inn i den kalibrerte dysen, i tillegg beskytter forbindelsen mot korrosjon med en dielektrisk pakning.
• Fest forbindelsen med spesielle tang. En innsats er installert i klemmen for dette, hvis diameter tilsvarer diameteren av røret som er forbundet.
• Hvis vi gjorde alt riktig, da skulle dette fjellet motstå et arbeidstrykk på opptil 10 Bar.

Ifølge en av disse metodene er hele vannforsyningssystemet samlet. Deretter må vi bare installere ventiler, koble kraner og miksere, samt utføre en prøvekjøring. Hvis det ikke er lekkasjer i leddene, så gjorde vi alt riktig!

konklusjon

Alle kan utstyre et vannforsyningssystem med egne hender, men bare den som tilbringer tid og grundig undersøker alle aspekter av den kommende oppgaven, vil lykkes med å sikre at systemet har et lang levetid. For mer informasjon om funksjonene til selvleggende vannrør kan ses ved å se videoen i denne artikkelen.
