Dusjavløp: typer av design

Når du skal bestille en dusj, bør du ha spesiell oppmerksomhet på utformingen av dreneringen, siden driften avhenger av normal bruk av badet. Det finnes flere typer dusjdesign, henholdsvis, plommer er også forskjellige. Vi vil snakke om funksjonene til ulike typer rørleggerarbeid, samt vurdere hvordan du gjør en drenering for en sommerdusj med egne hender.

Ulike typer dusjhoder

For å gi minst en fullstendig beskrivelse av dusjdreningen, er det nødvendig å vurdere de forskjellige typer dusjkabinetter og sanitære anlegg som brukes i moderne hus og leiligheter. I tillegg er mange av våre lesere interessert i bygging av sommerhytter for forstadsområder og akseptable metoder for vannavhending på gaten.

Siden rørleggerarbeidstillverkere leverer et utrolig utvalg av design til dette formålet, bestemte vi oss for å begrense vår beskrivelse til de mest relevante og populære varianter. Tabellen beskriver hovedtyper av dusjer og tilhørende typer av innretninger for omledning av vann:

Vær oppmerksom på! Vi har med bevissthet ikke innbefattet dusjbokser på denne listen, da de allerede har alle nødvendige beslag installert, og alt du trenger å gjøre er å koble den til kloakkrøreren.

Varianter av dreneringsarmaturer

Dusj med brett

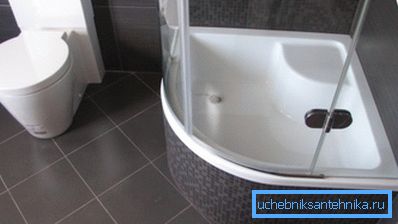

Til dato er den mest populære typen dusj en hytte med en palle. Det kan være en monoblock eller en boks, og i dette tilfellet er alle nødvendige beslag allerede installert, eller det kan være en hjemmelaget podium eller en modulær hytte, og deretter blir dreneringsstrukturen satt sammen med egne hender.

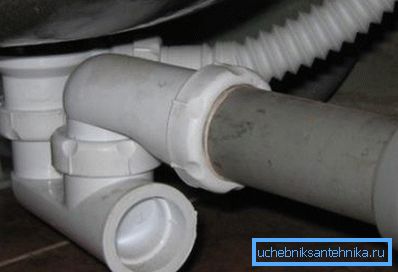

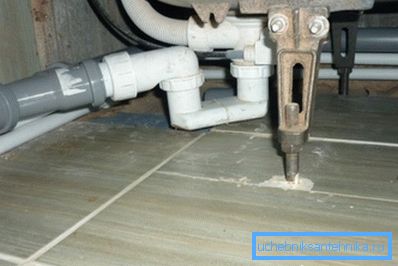

Vanligvis brukes en enkel siphon uten overløp til paller, men dype modeller kan fylles ut med overløp.

Valget av en bestemt modell avhenger av høyden på installasjonen av pallen, som igjen avhenger av tre hovedparametere:

1. Høyden på inngangspunktet til kloakkstigerøret. I henhold til SNiPs regler og forskrifter kan dreneringen ikke ligge under eller på samme nivå som innbindingspunktet i stigerøret.
2. Monteringshøyde på podiet eller rammen;
3. Lengden på forbindelsesrøret eller korrugeringen, som diverterer vann inn i stigerøret. Faktum er at høydedifferansen er henholdsvis 1-1,5 cm per meter rørlengde, desto lengre er den, desto høyere skal bollen installeres.

I tillegg bør dreneringsparametrene svare til egenskapene til utstyret som brukes i dusjen. Kapasiteten til dreneringen må sørge for rettidig fjerning av vann som kommer inn i bollen. Dette gjelder spesielt for hydromassasystemer, installasjoner som "tropisk dusj", etc.

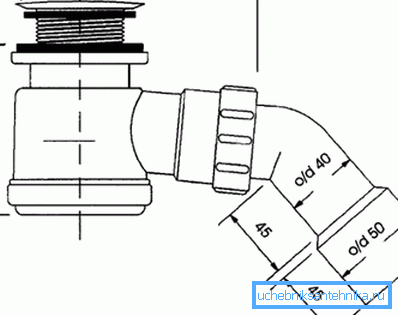

Diameteren til ventilen bør velges i henhold til bredden av avløpshullet i pannen, slik at den oppnår den største tettheten og påliteligheten til forbindelsen. Denne diameteren kan variere fra 50 til 90 mm. Når det gjelder beslag med små diametre, er det nødvendig å gi tilgang til deler for reparasjon og rengjøring, mens avløp med en diameter på 90 mm kan rengjøres gjennom den øvre åpningen.

Vær oppmerksom på! Når du installerer hydromassasystemer, må du sørge for å velge avløpsbeslag i henhold til deres flytkapasitet i henhold til systemets vannforbruk. Det må spesifiseres i produktspesifikasjonen eller uttrykt av selgeren på forespørsel. Vannstrømningsvannmassasjeinstallasjon må også angi i databladet til produktet.

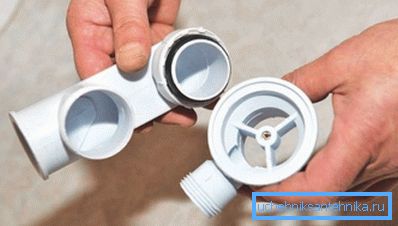

Installasjon av beslagene er veldig enkelt: Et dreneringsnett er installert i hullet på pannen, som presses fra bunnen av en spesiell mutter. En sifon er skrudd til dysen, ved utgangen som en korrugering settes på. Den andre enden av korrugeringene knytter seg til stigerøret.

Vær oppmerksom på! Gjengede tilkoblinger er bedre forseglet med FUM tape, og leddene til korrugeringene med røret og stigerørinngangen er forseglet med silikonforseglingsmiddel.

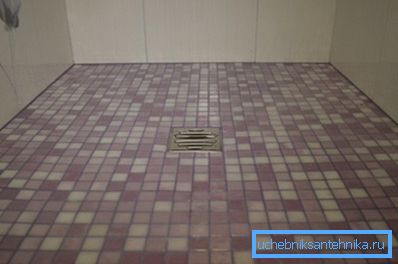

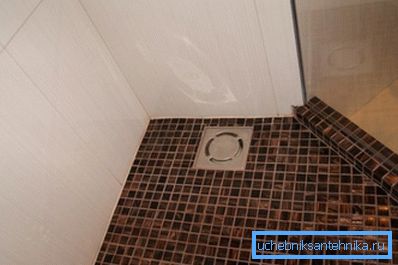

Dusj uten brett

Å oppnå popularitet uten dusjbrett har det mest komplekse designrøret. Vanskeligheten ligger i det faktum at installasjonen av forsterkning er laget i gulvbelegget, og dette stiller en rekke alvorlige krav:

• En høy grad og kvalitet på vanntettingen av alle lag av skrepet, alle leddene, hjørner og vegger i dusjen er nødvendig.
• Driftssikkerheten til dreneringsmonteringsenheten bør være veldig høy, da i tilfelle en ulykke eller lekkasje vil reparasjonen bli assosiert med demontering av flis og rekkverk, og kostnaden ved gjenoppretting av gulvet vil være høyt;
• Det er nødvendig å nøyaktig beregne kapasiteten til sifonen og den maksimale strømningshastigheten for vann, ellers i tilfelle det ikke er nok væskeutslipp, vil vannet spyle hele badet, og deretter oversvømme leiligheten.

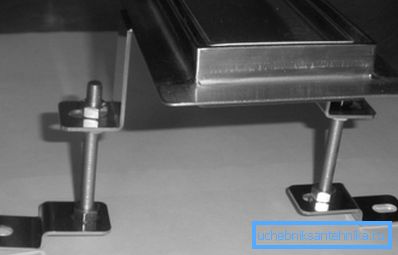

I strengt samsvar med bæreevne og tykkelsen på slipset, velges en stige med ønsket diameter og installasjonshøyde. Deretter er det montert på gulvplaten, festet med dugg til betongen, satt opp på et nivå som er forbundet med et rør (med overholdelse av en helling på 1 - 1,5 cm per meter) med et innløpspunkt i avløpsrøret.

Deretter blir det lagt til sement-sandmørtel, som er tilpasset dannelsen av skråninger til dreneringsgitteret. Vanntetting gjøres på alle stadier av arbeidet, alle tilkoblinger er komprimert med en FUM tape og silikon tetningsmasse.

Vær oppmerksom på! For bygging av høy kvalitet gulvdusj vil kreve grunnleggende byggevner, samt kunnskap om prinsippene for vanntetting og rørleggerarbeid.

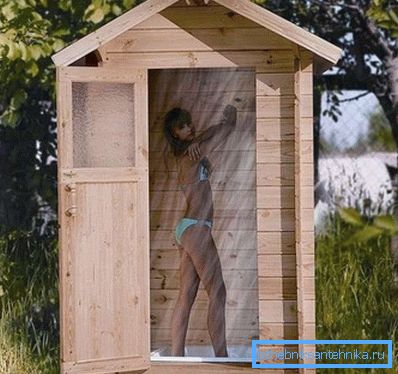

Installasjon av drenering for sommerdusj

Før du bygger en dusj i landet med egne hender, bør du vurdere alle nyanser, i utgangspunktet - systemet for drenering av avløpsvann. I praksis er det tre hovedalternativer:

1. Løft gulvet, gjør det gjennomtrengelig for vann, og spillvannet går i bakken. Det minste akseptable alternativet, som det vil bli en pølse under messen, vil det senere bli en permanent sump med mygg og vanning for forskjellige små levende vesener;
2. Også løft den permeable gulvet, men under det ordne et dreneringshull. Gassens vegger er vanntett og fylt med sand og grus for drenering og væskefiltrering. Dette er bedre enn ingenting, men det vil fortsatt være fuktig i en messe; dessuten kan ubehagelige lukter stige fra gropen;

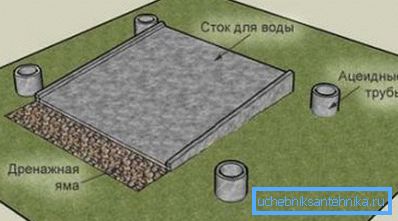

3. En dreneringspanne er installert i hytta, hvorfra et rør ledes til kloakk septiktanken. Noen ganger gjør de en skrå betongbase, vannet strømmer inn i en nærliggende septiktank eller dreneringsbrett. Dette er det beste alternativet.

Den første metoden er kun egnet som midlertidig, den andre - med svært små belastninger på badet. Hvis du har en stor familie, eller du liker å invitere gjester til hytta, er det eneste akseptable alternativet å ordne en panne med vanntanking i en septiktank.

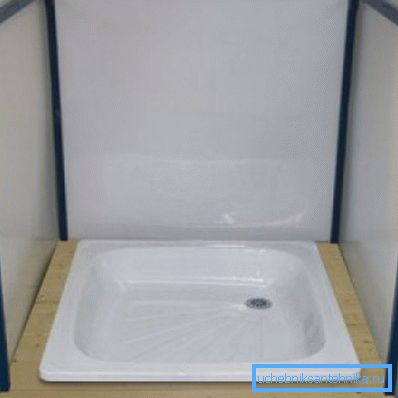

For å gjøre dette, inkluderer førerhuset design en ramme for å installere pallen i en viss høyde over bakken. I ekstreme tilfeller kan du grave en liten jord under den.

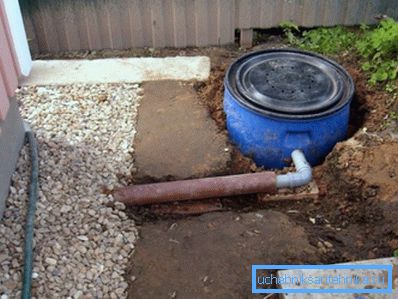

Deretter monterer du en standard sifon av en hvilken som helst diameter, da vannstrømmen i sommerdusjen er minimal. Sifonen er koblet til et plastrør, som viderekobles til siden, og på en avstand på flere meter (jo bedre jo bedre) graver de en pit for septiktanken.

Dybden av gropen skal være ca 1,5 meter. Den enkleste måten er å installere et metall- eller plastfat med hull i bunnen inn i den. Hell først et lag med sand på 20-30 cm i fatet, deretter et lag med fint grus med et lag på ca 30 cm, og fyll resten med grove murstein. Dette vil gi nødvendig vannrensing før du kommer inn i bakken i ditt område.

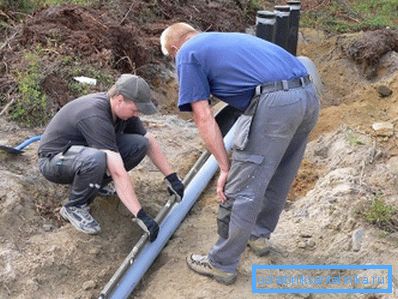

Leddene av bunken med bunndyrene er forseglet med silikon og lukket med hjørner (grunnplater) slik at væsken ikke strømmer forbi bollen. Røret er lagt med hensyn til en skråning på minst 1,5 - 2 cm per meter lengde.

Vær oppmerksom på! Septiktanken skal lukkes med et lokk; plastfat med lokk på tråden er mest akseptable. I stedet for et fat kan du bruke en betongring, en del av et rør med stor diameter eller et annet fartøy med egnede dimensjoner.

konklusjon

Utformingen av ethvert bad forutsetter eksistensen av et effektivt system for utslipp av avløpsvann. Fra sin kvalitet vil avhenge av muligheten for komfortabel drift av rørleggerarbeid, slik at valg og installasjon av dreneringsarmaturer bør nærmer seg ansvarlig. Videoen i denne artikkelen vil hjelpe deg med å unngå vanlige feil.
