Eksternt avløpssystem for avløpsvann og avløpsvann: hva må

23-09-2018
Vannforsyning

Før du fortsetter installasjonen av ekstern kommunikasjon, må du huske at kravene til dem inneholder en byggekode for eksternt VVS og kloakk. Manglende overholdelse av kravene kan forstyrre den økologiske balanse i området, føre til inntrengning av avløpsvann inn i jorden og vannførende lag forurensning. I tillegg kan systemet selv raskt mislykkes.

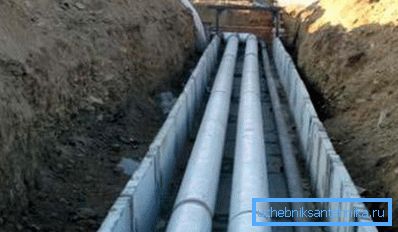

Det eksterne vannforsyningssystemet må installeres i henhold til forskriften.

Dokumenter som regulerer installasjonen av eksterne nettverk

Hoveddokumentet som følger med installasjonen av den eksterne VVS er SNiP nr. 3.05.04 / 85.

I tillegg er det nødvendig å ta hensyn til bestemmelsene i følgende samlinger:

  • SNiP № III / 4/80;
  • SNiP № 3.01.03 / 84;
  • SNiP № 3.01.01 / 85;
  • SNiP № 2.04.02 / 84.

Klar kommunikasjon skal tas i bruk i henhold til SNiP nr. 3.01.04 / 87.

I henhold til standardene kan vannrør for eksterne rørlegger- og avløpsmotorer være:

  • asbestsement;
  • stål;
  • armert betong;
  • støpejern;
  • keramikk;
  • plast.

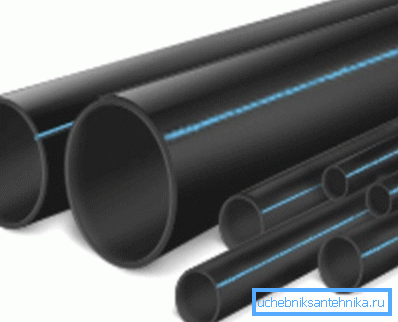

Plastrør for eksternt VVS.

Vær oppmerksom på! Nå, oftest brukte polymere rørprodukter. De må ha en etikett som tillater utendørs installasjon. Slike rør har vanligvis en svart farge med en blå stripe.

Generelle krav til innretning av rørledninger

Ifølge SNiP № 2.04.02 / 84, bør den eksterne delen av vannforsyningen ha obligatoriske elementer.

Vaskesystemets komponenter

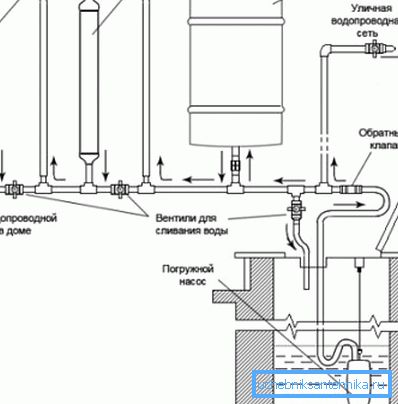

Ordning forstedeværende rørleggerarbeid.
  1. Vanninntak anlegg.
  2. rørledning, levere ressurs til inngangen til huset.
  3. Lagertank (vanntårn).
  4. En inspeksjonsbygning skal være plassert foran rørledningen.. Når inspeksjonsbrønner er installert på den eksterne vannforsyningen, er stoppventiler montert i dem.
  5. For å øke trykket (trykk) til ønsket verdi, er systemet utstyrt med en vannpumpestasjon.
  6. Filtreringsenhet, rensende vann til tilstanden med å drikke.

Fellesforetaket for eksterne vannforsyningssystemer deler dem i følgende kategorier, basert på deres formål.

  1. Husstandstypen gir eiere med drikkevann.
  2. Brannanalog er utformet for å slukke branner.
  3. Produksjonsversjonen tjener til transport av prosessvann. Den brukes til kjøleutstyr, produksjon, etc.
  4. Vannvisning er nødvendig for vanning av planter.
  5. Sirkulerende type vannforsyning tjener til å redusere vannforbruket.
  6. Ofte er det kombinerte nettverket avgjort av hendene. Det kan for eksempel brukes til å vanne plantene og gi området drikkevann.

Faktorer som tas i betraktning

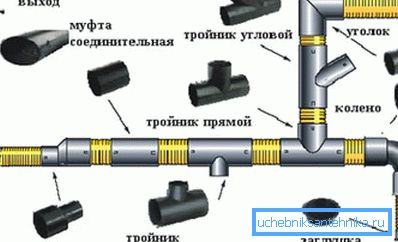

Fittings brukt til rørparring.
  1. Når du legger ut rørene for nettverksmontering, ikke la inntrengning av overflate, avfall og grunnvann inn i dem. Produktene og tilbehøret selv må ikke være forurenset.
  2. Kommunikasjon går i henhold til det godkjente prosjektet.
  3. Trenches før legging av rør bør kontrolleres for at de overholder designdimensjonene.
  4. Rør for frie strømningsbelteformede nettverk skal plasseres med den utvidede enden mot vannstrømmen.
  5. På rette strekninger må du hele tiden overvåke rettigheten til nettverksinstallasjonen.
  6. Instruksjonen anbefaler at kommunikasjon legges fra metallrør som skal behandles med en anti-korrosjonsforbindelse.

Nettverkskonfigurasjon

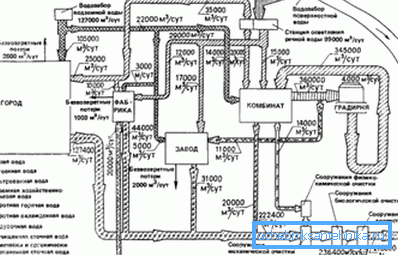

Et eksempel på ordningen med kommunalt vannforsyning og kloakk.
  1. Grøften skal graves fra vanninntaket, under jordfrysningsnivået, minst 20 cm.
  2. Ved inspeksjon av brønnavstengningsventilene er installert for utendørs VVS. Deres diameter og type må spesifiseres i spesifikasjonene.

Vær oppmerksom på! Hvis systemet skal kobles til et felles felles vannforsyningssystem, er det best å overlate sin sidefelt til Vodokanal-ansatte. Kabling inne i huset kan gjøres uavhengig.

  1. Minimal helling av den eksterne vannforsyningen skal være 3 cm for hver meter, i retning av vanninntaket.
  2. Minste tverrsnitt av rør for gateavløpsstandarder sett på grunnlag av dens type. Hvis dette er et komplett separat husholdningsnettverk - 200 mm, hvis all-rain storm systemet er 250 mm.

Diameteren til de utendørs vannrørene bestemmes på grunnlag av vannforbruk, samt den hydrauliske motstanden til alle segmentene i systemet.

Minste diameter av den eksterne vannforsyningen er:

  • for et nettverksverktøy i store bosetninger, samt industrielle anlegg - 100 mm,
  • i landlige områder - 75 mm.
  • Hvis bygningen er flere etasjer - 150/200 mm.

Gensidig avtale av tekniske nettverk

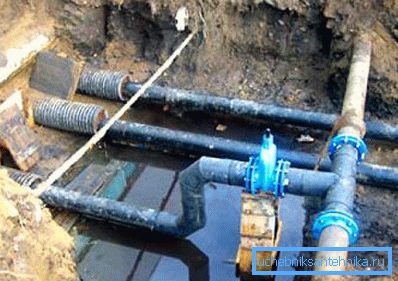

På bildet, den riktige plasseringen av nettverkene, i forhold til hverandre
  1. Ved parallelle legging av rør skal vannforsyning og avløpsvann plasseres med et intervall på minst 40 cm.
  2. Det er strengt forbudt å installere kloakknett innen sanitær vannforsyning.
  3. Når du ikke kan unngå å krysse systemene, bør rørene plasseres i en vinkel rett til hverandre. Å krysse dem i spiss vinkel er forbudt. Samtidig er det nødvendig å observere hellingen til den eksterne vannforsyningen.
  4. Vannrør bør plasseres over avløpsvannene. Hvor de krysser, skal det vertikale gapet mellom dem være minst 0,4 m.
  5. Hvis plastrør brukes til installasjon av systemer, er de beskyttet av stålhyller på skjæringsstedene. Lengden og dermed prisen på disse elementene er avhengig av jordtype. Hvis det er leire, skal lengden på foringsrøret være 5 m i begge retninger fra skjæringspunktet. I en sterkt filtrerende bakken (for eksempel sandaktig), øker figuren til 10 meter.
  6. Gapet mellom inngangen til kloakk og vannrør inn i bygningen må være minst 1,5 m.

konklusjon

Konstruksjon av utendørs kommunikasjon, du bør overholde byggregler og forskrifter. De er inkludert i SNiPs, disse dokumentene før arbeidet bør undersøkes.

Videoen i denne artikkelen inneholder mye mer nyttig.
