Eksternt vannforsyning og kloakknett: regulatoriske krav og

Hvilke SNiP på de eksterne vannforsynings- og avløpsnettene er for tiden i kraft? Hva er kravene til designere og installatører de pålegger? Hvilke materialer er utendørs VVS konstruert fra? Hva er kloaksystemene laget av? La oss prøve å svare på disse spørsmålene.

Regulatoriske dokumenter

I området av interesse for oss er det to SNiPs:

• SNiP om utformingen av eksterne nettverk av vannforsyning og kloakknummer 3.05.04-85.
• SNiP 02.04.02-84, som inneholder krav til bygging av ekstern vannforsyning.

I tillegg er det en egen GOST for utarbeidelse av arbeidstegninger av eksterne nettverk av interesse for oss. GOST 21.604-84 ble satt i drift 1. juli 1983 og er fortsatt gyldig til i dag.

La oss undersøke de viktigste kravene til begge dokumentene.

SNiP 3.05.04-85

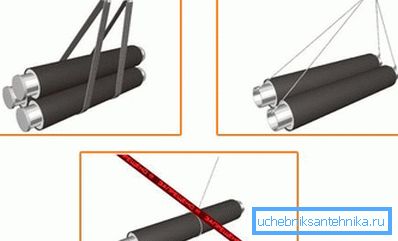

Hvordan skal installasjon av eksterne nettverk av vannforsyning og kloakk i henhold til SNiP utføres? Når du beveger elementer av rørledninger med et beskyttende belegg, bør du bruke metoder for lasting og transport som utelukker skade på belegget.

Oppsettet av rørene i grøften bør utelukke inntrengning av fremmedlegemer. Før montering av rørledningen inspiseres elementene fra innsiden og rengjøres for enhver forurensning.

Ved montering av en ledningsrørledning fra klokkeformede rør på ujevnt terreng, bør de legges opp med slisser oppover bakken. Instruksjonen er assosiert med en lavere sannsynlighet for lekkasje under trykking av forbindelsen i dette tilfellet.

Rettledningen til rørledningen i rette seksjoner kontrolleres visuelt, for klaring ved hjelp av et speil.

De maksimale tillatte avvikene fra posisjonen til rørledninger akser fastgjort i prosjektet er:

Trykkrørledninger kan legges i en svak bue eller kurve, underlagt to forhold:

• De er montert fra stikkrør med gummitetninger..

• Rotasjonsvinkelen på hver sokkel overstiger ikke 2 vinkelgrader med en diameter på opptil 600 mm og en vinkelgrad med en diameter over 600 mm.

Når myntsokkene sitter, er rørene sentrert slik at spaltens bredde i stikkontakten er den samme rundt hele omkretsen.

Sveiset stålrør er montert med en forskyvning av sveisen (rett eller spiral) på minst 100 mm. Unntaket er rør med en søm kokt inne og ute.

Eksterne rørleggerarbeid og kloakknett legges med støpejernsrør uten gummipakninger med tetning av stikkontaktene med en tjære eller bituminert kabel og forsegling med asbestcementmørtel. Tilsvarende er forbindelsen ferdig med betong og armert betong rørledninger.

Men: Når du monterer en rørledning med liten diameter med egne hender, er det mye lettere å bruke sanitær silikonforseglingsmiddel for rør.

SNiP 02.04.02-84

Kvaliteten på vann som leveres til husholdningen skal oppfylle alle kravene til GOST 2874-82.

Merk: Dette dokumentet er for tiden avsluttet. Krav til vannkvalitet finnes i SanPiN 2.1.4.1074-01.

Ved utforming av et vannforsyningssystem, bør man fortsette med følgende vannforbruksnormer:

Hodet skal ikke være mindre enn:

• Ved inngangen til en-etasjers bygning - 10 meter.
• Ved inngangen til fleretasjesbygningen - 10 m + 4 meter på hver etasje av bygningen.
• På gaten kolonnen - 10 meter.

Hvis en fleretasjesbygning bygges i et område med lavhus, leveres den med egen pumpestasjon.

Vannkilder kan være:

1. Kanaler, elver.
2. Innsjøer, dammer og reservoarer.
3. Wells.

For industrien er det tillatt å bruke behandlet avløpsvann; men det er forbudt å bruke vann i produksjonssyklusen som oppfyller kravene til drikkevannstilførsel.

materialer

La oss finne ut hvilke materialer som brukes til massiv konstruksjon av eksterne vannforsyning og avløpsnett.

Vannforsyning

Støpejern ble mye brukt i konstruksjonen av rørledninger til om slutten av syttitallet. Deretter ble klokkeformede rør under jakten brukt; tetning ble gjort med sementlås og blysmelte. Moderne støpejernsrør er utstyrt med gummi o-ringer og brukes der hvor høy mekanisk styrke er nødvendig.

Stålrør med rask og teknologisk tilkobling av vippene med sveisede sømmer erstattet støpejern kort før Sovjetunionens sammenbrudd. Prisen på innovasjon er et sterkt fall i ressurs: Reparasjon av eksterne vannforsyningsnett på grunn av korrosjon og overgrowing av sedimenter er ofte nødvendig 15-20 år etter installasjon.

Til sammenligning: Støpejernsrørene som ble brukt ved bygging av de berømte fontene i Peterhof, har ikke endret seg siden oppstart i 1721.

For tiden forskyves metallrør av polyetylen. Trykkrøret er forbundet med lavtemperatur sveising: Endene av tilstøtende visker smeltes og presses mot hverandre til polymermeltingen herdes. Minimal levetid for løsningen er estimert til 50 år; Plastflaten er ikke overgrodd med sedimenter og gir ekstremt lav hydraulisk motstand.

avløp

• Tradisjonelt støpejern ble også notert her: det er i dag at kloakk mellom brønnene ofte legges.
• Forsterkede betongrør brukes som regel i oppbygging av samlere.
• Keramikk brukes hovedsakelig i industrien for transport av kjemisk aggressiv og høytemperaturutløp.

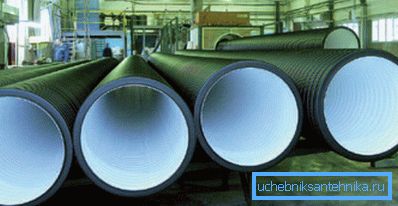

• Polyvinylklorid rør rør brukes massivt sammen med støpejern for legging av avløpsanlegg med liten diameter; men for bygging av samlere, i tillegg til armert betong, brukes tolagsrør med ytre korrugering, laget av polyetylen.

konklusjon

Ved å oppsummere materialene har vi bevisst senket mange relativt eksotiske rørtyper som leseren knapt møter i hverdagen. Ytterligere informasjon, som vanlig, vil tilby en video i denne artikkelen. Lykke til!
