Elektrisk kran for vann: teknisk beskrivelse
Installasjon av varme- og vannforsyningssystemet hjemme er ikke komplett uten å installere avstengningsventiler. De er nødvendige for å kontrollere væskebevegelsen i rørledningen. Denne artikkelen fokuserer på automatiserte modeller.
Generelle bestemmelser
Hvorfor trenger vi kraner på kontur av rørledningen? Med hjelpen kan du isolere separate deler med egne hender for å utføre reparasjoner eller erstatte skadede elementer helt.
Ytterligere vanskeligheter forbundet med bruk av elektriske kraner
Hva er formålet med deres automatisering, fordi det gir ekstra ulempe:
- Øk prisen på produktet.
- Behovet for å koble til det elektriske nettverket.
- Økningen i plass okkupert.
- Utseendet på flere noder som kan bryte.
gir muligheter
Men du kan med deres hjelp:
- Øk sikkerheten ved bruk av vannkretser. VVS-utstyr varer ikke for alltid, både når det gjelder instrumenter som er koblet til rørledningen og rørene selv. Og hvis lekkasjen som ikke vises, ikke elimineres i tide, kan det føre til oversvømmelse ikke bare av leiligheten din, men også av naboene som bor under. Og selv om du bor i et privat hus eller i første etasje, bør du ikke glemme kjelleren og de dyre gulvene. (Se også artikkelen Slik installerer du en kran på vasken: funksjoner.)

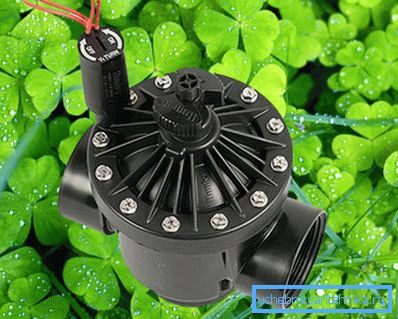

- Gjør autonom vanning hagen i landet, og still inn frekvensen for å slå av og på lukkermekanismen.
- Forenkle fyllingen av bassenget, akvariet og andre opererte tanker, Lag et praktisk fjernkontrollsystem for å levere væske til dem.
typer
Til nå kan to varianter av elektriske kraner brukes:
elektromagnetisk
Operasjonsprinsipp: Spenning påføres den elektriske spolen, som følge av at kjernen blokkerer bevegelsen av vann blir trukket inn. Hovedarbeidet på å opprettholde ventilen i åpen tilstand mens selve strømmen gjøres.
Tips: Du bør ikke bruke denne enheten i tyngdekraft systemer, da det bare ikke vil fungere på grunn av mangel på nødvendig press.
fordeler:
- Den relativt lave prisen på selve enheten og dens drift.
- Muligheten for å reparere kranen i stedet for installasjonen uten forutgående demontering.
spesifikasjoner:
parameter | verdi |
spenning | 12 |
mat | konstant |
vekt | 250 g |
makt | 5 W |
Arbeidstrykk | 0,8 MPa |
Liner-delen | 1/2 |
Tillatte væsketemperatur | 130 grader Celsius |
Kroppsmateriale | bronse |
Elektromagnetmateriale | Polyesterharpiks |
Tips: Det anbefales å installere et grovt filter foran kranen. Dette vil vesentlig forlenge driftstiden.
Som vi ser fra bordet ovenfor, er en slik elektrisk kran for varmt vann også flott. (Se også artikkelen Koble til en vaskemaskin til kloakk og vannforsyning: funksjoner.)
Sharovy med servo
Denne versjonen av elektriske ventiler er mer praktisk og allsidig, men samtidig dyrere og har store dimensjoner.
Den består av to hoveddeler:
- Kuleventil. Arbeidsdelen av et slikt produkt er en stålkule med et gjennomgående hull, hvis diameter vanligvis er lik tverrsnittene av forbindelsesrørene. Dermed åpner eller lukker denne delen 90 grader i en retning eller den andre for væske. Den er koblet til servoen med en spesiell stang.

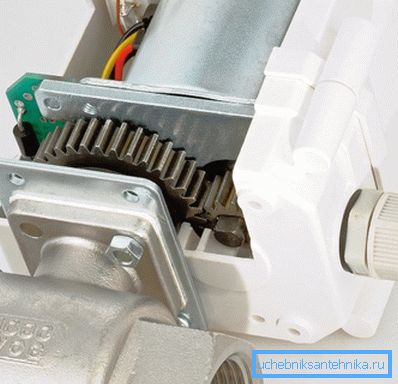

- Elektrisk kjøring En motor og en girkasse dreier stangen i en eller annen retning når den er slått på, lukker eller åpner avstengningsventilen.
Bruksanvisningen til en slik enhet er ganske enkel. Det er bemerkelsesverdig at denne prøven, i motsetning til den elektromagnetiske enheten, endrer sin tilstand uavhengig av tilstedeværelsen av trykk i røret. Det er også verdt å merke seg at elektriske kuleventiler vanligvis er utstyrt med manuelle skiftknapper i tilfelle strømbrudd.
spesifikasjoner:
parameter | verdi |
spenning | 220 V |
Rotasjonsvinkel | 90 grader |
Vri tid | Et halvt minutt |
Servo masse | 1,5 kg |
makt | 22 W |
Implementering av lekkasjen
En elektronisk vannkran er oftest installert for å beskytte boliger mot flom.
Dette gjøres som følger:
- Vi monterer automatiseringsenheten.
- Vi kutter ventilene inn i rørledningen. Vanligvis er en enhet ved inngangen til vannforsyningen nok.
- Vi installerer og kobler væskestyringssensorer til automatiseringsenheten. De bør plasseres på steder som er mest utsatt for lekkasje: vask og oppvaskmaskiner, gamle forbindernoder.
- Vi kobler kranens elektriske stasjon til kontrolleren.
- Vi tester hele systemet.
Når det gjelder vann i sensorene, vil det fungere automatisk, noe som vil blokkere vannforsyningen og avbryte flomprosessen.
konklusjon
Kuleventilen kan drives elektrisk for å automatisere driften. Dette åpner for ytterligere muligheter for bruk av stoppventiler, som inkluderer opprettelse av et rørledningssikringssystem. Det er også mulig å bruke elektromagnetiske modeller, som har noen forskjeller beskrevet ovenfor.
Videoen i denne artikkelen vil introdusere flere materialer. Ta vare på komfort og sikkerhet ved bruk av rørleggerarbeid.
