Enhet godt under vann: hovedelementene og tipsene om valg av

Hva er en brønn? Svaret ser ut til å være åpenbart: et hull i bakken hvorfra vann blir pumpet ut. Tydelig og feilaktig. Vi har foran oss et stort utvalg av utstyr - fra filteret med sump til det automatiske pumpe startsystemet. Emnet i denne artikkelen er installasjon av vannbrønner.

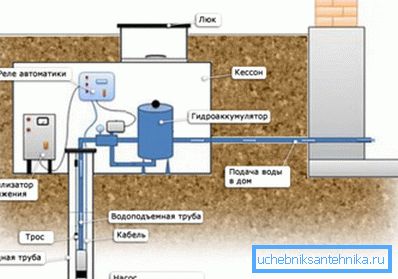

En av mulige ordninger.

komponenter

Så hva består en brønn av? Vi vil umiddelbart si at vi diskuterer bygging av en brønn med relativt liten dybde (opptil 70-100 meter) med en strømningshastighet som er tilstrekkelig til å gi vann til beboere i ett eller to eller tre private hus. Industrielle brønner som er i stand til å levere titalls kubikkmeter vann per time og ta vann fra nedre horisonten, er mer kompliserte.

Flytt ned borehullet.

  • Renne godt. Dette er et rør med blinde vegger, innfelt i et vanntett lag under filteret.
  • Egentlig et filter som gir rensing av vann som kommer til pumpen fra sand og jordpartikler.
  • Beskyttelsesrør, som sikrer stabiliteten til borehullets vegger. Det er takk for henne at den smale vertikale brønnen ikke smuldrer i de første operasjonsdagene.
  • Pit eller caisson plassert ved brønnhodet. Formålet med konstruksjonen av denne grunne brønnen er todelt: det beskytter røret gjennom hvilket vann leveres fra frysing og forhindrer at jorda avgir over foringsrøret.

Merkelig: i varme områder gjør brønner ofte uten dette elementet. Spesielt på Krim, med sin positive temperatur på den kalde vintermåneden, kan man observere hylster som stikker direkte ut av bakken; vann går inn i huset gjennom ikke-begravd inngang.

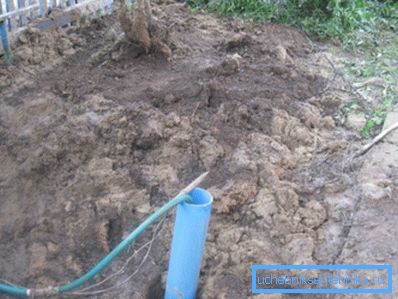

Varme kanter har sine egne detaljer. Vanntilførselsrøret fryser ikke selv uten varmeisolasjon.
  • En pumpe som løfter vann fra en dybde.
  • Trykkrør gjennom hvilket vann strømmer fra brønnen til huset.
  • Tilbakeslagsventil hindrer vannstrømmen når pumpen er stoppet.
  • Automatisk pumpestyring.
  • Akkumulator eller oppbevaringstank, slik at pumpen kan stå i tomgang.

I denne rekkefølgen analyserer vi enhetens brønner for vann mer detaljert.

Underjordisk del av brønnen

Beskyttelseskolonne

Filteret og sump er en del av foringsrøret og senkes ned i brønnen boret med egne hender eller med involvering av teknologi som helhet. Kolonnen er som regel montert på stedet fra rørdeler som leveres med låser (oftest gjenget).

Diameteren til foringsrøret er vanligvis litt større enn pumpens diameter; For de vanligste 4-tommers pumpe brukes en 125 mm rør.

Hvilke materialer kan brukes og hva er deres viktigste funksjoner?

  • Det tradisjonelle foringsmaterialet er svart stål. Til tross for følsomheten for korrosjon, når levetiden 50 år eller mer på grunn av den faste veggtykkelsen - 5-6 millimeter. Det tykke veggerøret er ikke redd for jordbevegelser og sikrer at brønnen fungerer under alle forhold. Den eneste ulempen med dette materialet er den høye prisen.

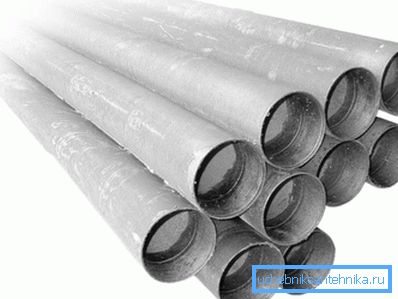

Holdbarheten til stålrøret er gitt av tykkelsen på veggene.
  • Asbest sement rør er mye billigere; mye lavere og deres styrke. Materialet er kun egnet for stabile jordarter med en grunddybde på brønnen (boring på sanden).
  • Lavtrykkspolyetylen (HDPE) er et enda mer økonomisk materiale. Den har nesten ubegrenset levetid - med en reservasjon: myk plast kan ikke tåle mekaniske påkjenninger.

Nyttig: Som foringsrør brukes bare trykkrør, som er preget av deres styrke og veggtykkelse.

  • Uplastisert polyvinylklorid (NPVH) - et kompromiss mellom styrken av stål og lavprispolyetylen. Rør noe stivere laget av HDPE; Gjengede forbindelser gjør det enkelt å kombinere dem i en kolonne.

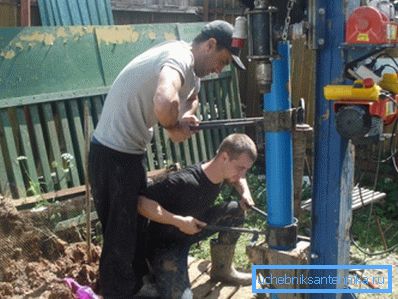

Polyvinylkloridforingsrør sankes ned i brønnen.

Hva er filteret som eliminerer forurensning?

  1. Stålrørstrenger er vanligvis ferdigstilt med et flettet filter av rustfritt stål.
  2. Plastfilteret er en perforeringssone. Små hull med et lite intervall ligger over en lengde på 1-3 meter av røret etter omtrent en meter lang del av sumpen.

Priyamok, caisson

Gruven er en brønn, åpen litt under frysepunktet. Veggene er betong eller lagt ut av rød murstein (silikat tåler ikke langvarig kontakt med vann). En leirlås dannes rundt omkretsen som stiger i midten av kassen, som beskytter brønnhullet mot vanninntrengning fra overflaten.

Overfra er puten dekket av en betongplate eller tykk brett og er isolert på enhver tilgjengelig måte.

Caisson er en nøkkelferdig løsning, en plast-, stål- eller betongklokke, som ofte leveres med luke. Caissons er i stor etterspørsel på grunn av de betydelige tidsbesparelsene på brønnutstyret.

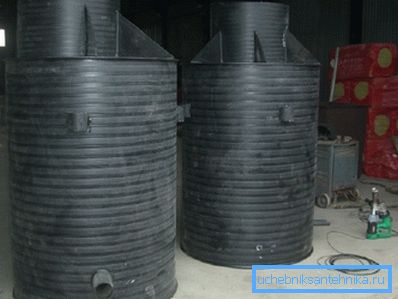

På bildet - plastisk caissons.

pumpe

Hva kan være enheten som øker vannet til overflaten?

I butikkene finner du tre typer borehullspumper.

  1. overflaten ligger i gropen eller kausjon og øker vannet, noe som skaper et vakuum i nedrøret. Det er klart at vann ikke kan heves fra en stor dybde på denne måten: Denne typen pumpe brukes utelukkende ved utrusting av brønner med sand med en vanndybde på ikke mer enn 10 meter.
  2. Membran nedsenkbar pumpe gir hodet på grunn av sykliske svingninger av en solenoid med et par membraner. Et sett med kuleventiler gir bevegelse av vann i riktig retning i begge faser av syklusen.

Disse enhetene gir godt trykk for kompakt størrelse og lave kostnader; For dype brønner skal de ikke brukes. Instruksjonen er forbundet med en relativt liten (ikke mer enn 2 års) ressurs mellom reparasjoner: membranene i arbeidsprosessen deformeres kontinuerlig, akkumulerer den såkalte materialutmattingen, og krever periodisk utskifting.

Prinsippet for drift av membranpumpen.
  1. Endelig er kjernen i den mest populære ordningen sentrifugalpumpen. - Den vanlige sentrifugalhjulet ligger. Sentrifugalpumpen skiller seg fra sin nære fetter, hvirvelpumpen, av den store avstanden mellom pumpehjulet og foringsrøret (dermed unngår produsentene akselerert erosjon med uunngåelige slipepartikler) og tilstedeværelsen av flere trinn for å kompensere for det uunngåelige trykkfallet etter hvert som gapet øker.

Hvert trinn består av en separat pumpehjul og diffusor; Samtidig er impellene montert på akselen felles for alle elektriske motorer. Ett trinn øker trykket ved pumpestrømmen med 5-10 meter.

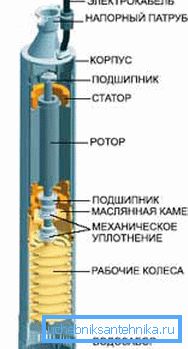

Enheten er en sentrifugal nedihulls pumpe.

Overhead utstyr

Hva ser en brønn enhet for vann ut over bakkenivå?

buffer

Hydroakkumulatoren eller akkumuleringskapasiteten virker i denne rollen.

Hver løsning har sine egne fordeler og ulemper.

  • Akkumulatoren kan skape mer trykk i vannforsyningssystemet, og det kan plasseres når som helst i vannforsyningssystemet. Akkumulatorer har imidlertid et relativt lite volum og er ganske dyre.
  • Akkumulert kapasitet, tvert imot, til en moderat kostnad kan ha en svært betydelig mengde, som vil tillate deg å overføre strømbrudd eller pumpe reparasjoner uten ubehag. Det må imidlertid være plassert øverst i bygningen.

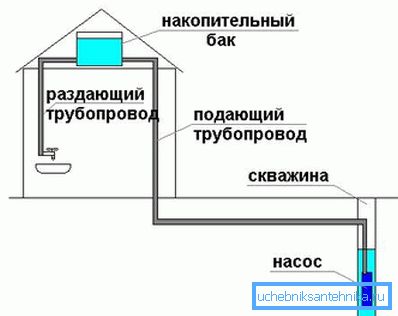

Lagertanken er plassert på loftet.

Henvisning: For å sikre et akseptabelt trykk på 1 kgf / cm2 i vannforsyningssystemet, må kapasiteten heves til en høyde på 10 meter, som omtrent svarer til tre etasjer.

automatisering

Det er en sensor, på kommandoen som reléet slås på og av pumpen.

Typen av sensor avhenger av typen bufferkapasitet:

  • I tilfelle en hydroakkumulator er pumpen slått på når trykket i vannrøret faller under en grenseverdi.

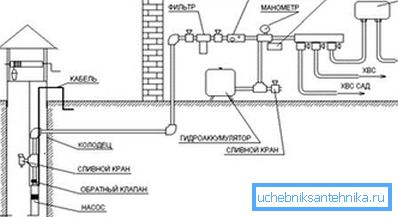

Krets med hydroakkumulator og trykksensor.
  • I akkumulert kapasitet er den flytende operatøren av vannnivå plassert.

konklusjon

Hvis leseren ikke har fått svar på noen spørsmål - kanskje finner han dem i videoen i denne artikkelen. Lykke til!
