Flenskran: typer, applikasjoner, installasjonsfunksjoner

Hvordan monteres ventilene på flensene? Når er deres bruk berettiget i verktøy? Er det noen subtiliteter i installasjonen av disse elementene av ventiler? La oss prøve å svare på disse spørsmålene.

klassifisering

Først vil vi forstå hva som er flensventilene.

enhet

På den måten som vann overlapper, kan fire ventiler klassifiseres.

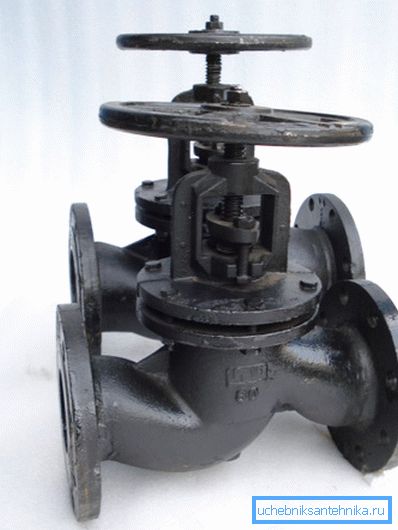

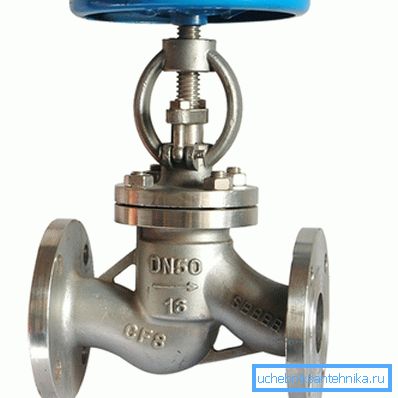

1. skrue. Ventilen er beveget fast på gjengestangen, som presses mot setet i ventilhuset. Tightness sikres av pakning pakning. Det er en tetnings vaskemaskin, som er trukket til kroppen med en hattmutter eller et par bolter. Denne typen ventil har en rekke spesifikke ulemper:

• De kan passere vann bare i en retning. Motstrøm er ikke bare uønsket: det er farlig, da det kan føre til at ventilen slår av med den tilhørende hydrauliske hammeren.
• De har høy hydraulisk motstand på grunn av kompleks form og relativt liten størrelse på hullet i salen.
• De krever periodisk pakking av kjertelen, som produseres ikke bare med aktiv bruk av ventilen, men også når det er tomgang.
• Gummi eller paronitiske tetninger slites under drift og krever også periodisk utskifting.

Merk: Sand eller skala, fanget under ventilen, fører ofte til fullstendig eller delvis ødeleggelse av pakningen. Dens ressursreduksjon og høytemperaturmiljø.

1. kork. I dem er strømmen blokkert av en konisk stopper med et gjennomgående hull. Uten typiske problemer ble det ikke gjort her.

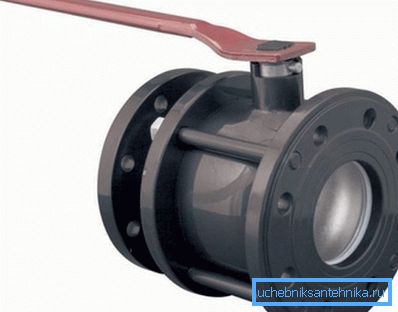

2. Med en stor ventilstørrelse (for eksempel DN65), er det nødvendig med en stor belastning ved å dreie kontakten: motstanden øker i forhold til økningen i kontaktflatene på pluggen og huset.
3. Periodisk pakking av kjertelen er nødvendig i dette tilfellet.
4. gate. Apparatet er nærmere ventilen enn til ventilen: den gjengede stangen senker den koniske ventilen mellom to speil (ringformede tetninger i bronse). I stedet for kjertelen brukes ofte slitesterk gummi- eller polymerforsegling; Det eneste bemerkelsesverdige problemet er ventilens uvirksomhet under fouling av faste sediment speil.
5. ball. En messing eller rustfritt stålkule med gjennomgående hull roterer i ventillegemet når håndtaket er dreid. Den er festet av et par ringformede sadler laget av Teflon eller Teflon; en pakning av det samme materialet tetter stammen.

Kuleventiler er de mest praktiske, praktiske, holdbare og failsafe; Samtidig er prisen på en ballventil liten forskjellig fra andre strukturer av samme størrelse.

onsdag

De fleste flensventiler for rør som tilbys av markedet, er orientert for bruk i vannforsynings- og varmesystemer.

Imidlertid finnes også løsninger for andre arbeidsmiljøer.

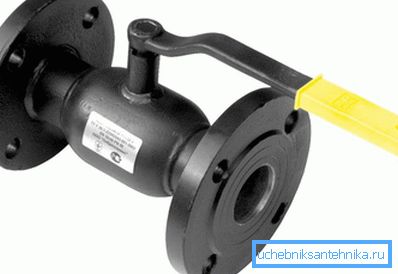

• Gass ball flens kraner har forbedret overflate kvalitet på ballen, som hindrer den minste lekkasje. Som regel er de merket med en gul penn.

Merkelig: produsentens instruksjoner tillater vanligvis bruk av gassventiler i rørledninger som ikke bare transporterer gass, men også vann, oljeprodukter og damp med temperaturer opptil 150 C.

• Ball-dampventilen bruker varmebestandige Teflon-tetningsringer, slik at den kan operere i et miljø med temperaturer opptil 250 C.

funksjonalitet

De fleste flensede kraner gir bare en mulighet - å lukke strømmen av strømmen helt gjennom rørledningen.

Det er imidlertid flere eksotiske alternativer.

• Kuleflensens reguleringsventil gjør det mulig å smøre rørledningen, og forandre strømmen jevnt. Nøkkelforskjellen mellom reguleringsventilene og konvensjonelle kulventiler er i form av et hull i låsebollen: det er ikke laget rundt, men ovalt eller mer komplekst.

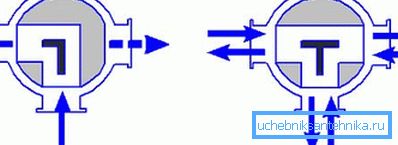

• Treveis kuleventilen adskiller seg også i form av hakk: i dette tilfellet er det gjort vinklet, noe som gjør det mulig å realisere prinsippet om enten - eller. Strømmen av vann fra rørledning nummer 1 er rettet til rørnummer 2 eller nummer 3.

Størrelser og anvendelse

Størrelsene på alle flensventiler produsert av den innenlandske industrien er tatt i henhold til GOST under nummer 28343-89.

Nysgjerrig: I prinsippet er dimensjonene til flensene, inkludert for ventiler, regulert av en egen standard - GOST 12815-80. Dette dokumentet dupliserer imidlertid rekkevidden av størrelser fra GOST 28343-89.

Vi gir disse dimensjonene i millimeter og tommer.

Hvilke dimensjoner av rørledningen rettferdiggjør bruken av flensventiler for installasjon av varmesystemer eller vannforsyning med egne hender?

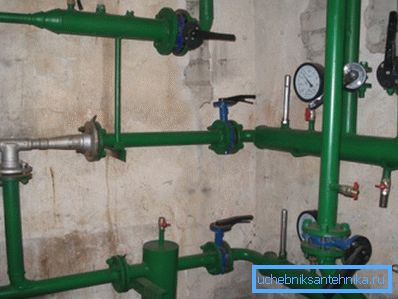

Ifølge forfatteren - begynner med DU40. Det er bedre å erstatte flenskuleventilen DN25 eller DN32 med en koblingsventil: tråden av denne størrelsen kan klippes for hånd, med en rørdør, men flensen må sveises, noe som ofte er mer problematisk og krever fullstendig drenering av rørledningen.

Samtidig, med en stor trådstørrelse, krever et forsøk på å flytte låsemutteren på sone fra stedet en overdreven stor innsats. Det er mye lettere å demontere eller erstatte flenskuleventilen DN80 enn å demontere gjengeleddet med samme diameter.

Nuance: I motsetning til tråden, krever flensen ikke montering av bommen og kan brukes under forhold av mangel på lengden på den rette delen av rørledningen. Men demontering av små flensforbindelser strammet med stålbolter er ikke for svak i hjertet. Boltene er som regel enklere å kutte enn skruen.

montering

Sammensettens triks flenser litt.

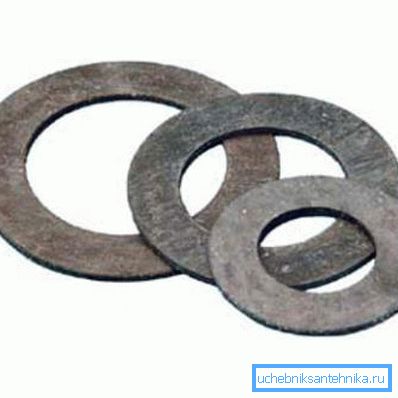

• Paronitiske tetninger brukes ofte til tetting. Imidlertid kan de erstattes av selvskåret fra det gamle bilkameraet. Ikke glem å forlate tungen på kanten av pakningen, slik at du får det mellom flensene.

• For å unngå forvrengninger krysses flensen kryssvis, en eller to svinger av nøkkelen om gangen.
• Boltene skal være plassert på den ene siden av flensen. Hvis planet er horisontalt, skrues boltene på toppen. Det er lettere å agn på nøtene; I tillegg faller det fra en høyde på en lysmutter som er mindre sannsynlig å forårsake skade på personen nedenfor.

konklusjon

Vi håper at vår noe overfladiske bekjentskap med en hel klasse ventiler og beslag vil hjelpe leseren til å velge løsninger for egne prosjekter. Videoen i denne artikkelen inneholder som vanlig ekstra materiale. Lykke til!
