Godt vannforsyningssystem: flere alternativer for alle

Det ser ut til at et veldig seriøst foretak er å grave en brønn og sikre at den fungerer normalt. Mye arbeid er nødvendig. Men dette er bare, bare, og vil bli "blomster". "Bær" er alt virkelig arbeid, det begynner bare senere, når du begynner å implementere vannforsyningsplanen, her trenger du ekte ferdigheter og visse kostnader.

Hovedpunkter

Videre, hvis slikt arbeid ikke er planlagt på forhånd, er det dømt til alvorlige vanskeligheter i gjennomføringen:

• først, hele vannforsyningssystemet må gjennomgås på forhånd, selv i designfasen av huset;
• Dernest, Det er nødvendig å knytte denne ordningen med et allerede bestemt sted for å grave en brønn;
• for det tredje, Når du lager en brønn, er det nødvendig å gi en trykk i brønnveggen, som deretter går inn i huset; Det må tas i betraktning at fjerningen og pakningen selv nødvendigvis skal være under nivået av jordfrysing i den kalde årstiden, og dette er en annen liten studie.

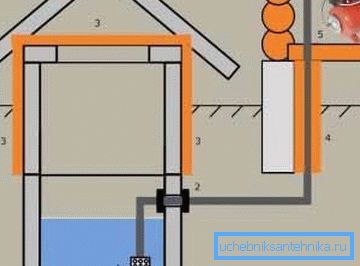

Hvis alle disse nyansene har blitt nøye gjennomtenkt og implementert, vil prosjektimplementeringen bli mye enklere, og i en enkel versjon vil det se ut som vist i figur "A":

• 1 - i brønnen er det et filter med en tilbakeslagsventil, innebygd eller ekstern;
• 2 - systemer for tetting av utløpet av rørledningen fra brønnen; Vi anbefaler at du tar hensyn til den perfekte kvaliteten på å forsegle denne utgangen;
• 3 - Isolasjon av brønnens øvre del; Det kan ikke være en obligatorisk, men sterkt anbefalt del av hele strukturen;
• 4 - isolasjon av hele ytre rørseksjonen; det er veldig viktig og under ingen omstendigheter anbefaler ikke å overse det;
• 5 - pumpeutstyr allerede i bygningen; Merk, dette er en funksjon i denne ordningen, ofte er pumpen installert i brønnen selv, noe som tydelig fremgår av diagrammene nedenfor.

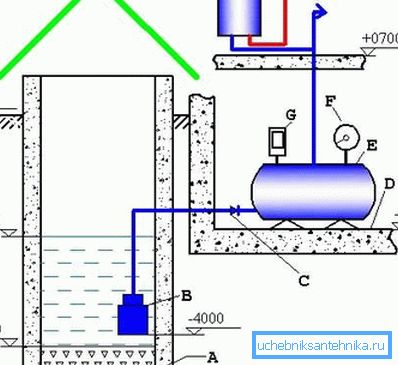

Ordningen er mer komplisert med et svært viktig tillegg

Direkte pumping av vann direkte inn i husets vannforsyningssystem anbefales ikke, det er nødvendig å installere en vannkollektor i form av en 40-60 liters tank, noe som blant annet gir strøm til huset i tilfelle uforutsette situasjoner.

En slik ordning med en tank kan ha følgende elementer:

• A - et lag av grus, best av alt - silisium, som er et utmerket ekstra naturlig filter;
• B - nedsenkbar pumpe; her er pumpen direkte i brønnen, i motsetning til forrige ordning;
• C-tilbakeslagsventil; men dette elementet er avledet fra brønnen;
• D - hele ordningen er bygget på tre nivåer: brønnen - kjelleren i huset - selve rommet; her "D" er kjellergulvet;

• E-vann samling tank;
• F - trykkmåler - et viktig element i trykkregulering;
• G - trykkbryter - og dette er allerede nødvendig for nødsituasjon av forsyningssystemet i tilfelle maksimal tap eller sterk trykkøkning;
• H - varmtvannsbereder, som en del av systemet allerede på forbrukeren.

Godt råd! Ved utforming av et system, pass på å vurdere den nyttige funksjonen til den presenterte ordningen med en tank - her er nivåene for plassering av alle elementene. Så det er klart at dybden på brønnen er 6 meter, gruslaget på bunnen er 50 cm, til vannet fra oven er det 3 meter, og gulvet i kjelleren ligger 2,5 meter langt.

Vi betaler spesiell oppmerksomhet - pumpen er i en avstand på 1,5 meter fra grus - dette er ganske mye, for pumpens normale funksjon anbefaler vi å installere den i en høyde på 70-80 cm fra bunnen.

Avanserte ordninger for alle anledninger

Først bør du vurdere en ordning der en meget nøyaktig holdning til renheten av vannet som følger med, og dette er alltid velkommen. Likevel har den en ulempe, som kan virke betydelig.

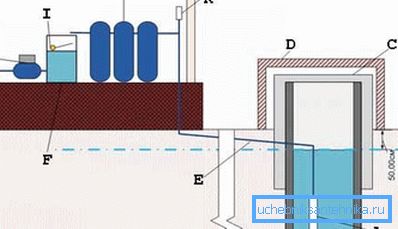

Tre-trinns rengjøringskrets

Innføring av et annet vannforsyningsalternativ, bestående av:

• A - nedsenkbar pumpe;
• B - her er grunnvannsnivået;
• C - brønnisolasjon; brukte ofte skumplate sentimeter i 10;
• D - brønnen i brønnen for å beskytte mot rusk og regn;
• E - VVS med varmekabel 100 W; en svært viktig, men også kostbar del av ordningen, gitt kostnadene for elektrisitet for konstant oppvarming fra oktober til april;

• F - vann tank;
• G - en annen, allerede kraftigere pumpe i form av en fullverdig pumpestasjon;
• H - trykk til forbruker;
• I - flytmekanisme for styring av drift av en nedsenkbar pumpe; Legg merke til at pumpens drift overvåkes ikke av trykket i systemet, men av vannstanden i lagertanken. når nivået i tanken når grenseverdien, slutter pumpen i brønnen å fungere;
• J - vannrensing system; Faktisk gir bare flertrinnssystemer en reell vannrensingseffekt, hvert trinn i hvilket er ansvarlig for sin oppgave å bringe vann i rekkefølge;
• K - tilbakeslagsventil.

La oss tilordne følgende vurdering til ulempene ved den presenterte ordningen:

• Du kan bore en brønn i stedet for brønnen for å gi vann til nettstedet ditt;

• men den gode og lønnsomme brønnen - du har tilgang til vann hele tiden og med dine egne hender; Du kan levere vann til huset enten gjennom en rørledning eller, ta det fra oven, som kalles "på den gamle måten" - en bøtte; denne muligheten i seg selv er veldig nyttig å forlate;
• På den presenterte ordningen er denne muligheten utelukket på grunn av fullstendig blokkering av brønnutgangen fra oven på toppen; Dette bør anerkjennes som en mindre ulempe ved ordningen.

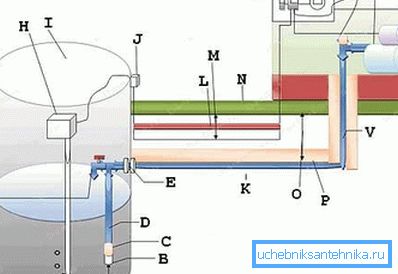

Vi fokuserer på beskyttelse

For å beskytte alle elementene i vannforsyningssystemet mot frysing når det kommer til å levere fra en brønn, er det svært viktig.

Følgende skjema kan tjene som et eksempel i denne forbindelse:

• A - denne avstanden fra filteret bør ikke være mindre enn 50 cm;
• B - filter filter;
• C-tilbakeslagsventil;
• D - rørledning;
• E - forsiktig forseglet utgang fra brønnen;
• F - tee og vannavløpsventil, som et element i beskyttelsesmekanismen;

Godt råd! Sikkerhetsdrenering av vann fra systemet er svært viktig, men ofte utføres det ovenpå, på bakken i nærheten av brønnen. Hvis du velger dette alternativet, anbefaler vi deg å ta uttak så langt som mulig fra brønnen, mens du er forsiktig utstyrt med en beskyttende leireksel rundt brønnen.

• G - isolasjonsplater; kanskje oppvarming på dette stedet er et overdreven mål for beskyttelse;
• H - kompressor med beluftfunksjon; beskyttelseselementet trengte inn i ordningen selv her - lufting av vann, metning med oksygen, en av de mest effektive metoder for rensing ved oksydasjon av urenheter først og fremst - metaller; oksydasjon oppsamles under i form av et bunnfall, som må samles opp;
• Jeg - vel;

• J - elektronisk kontrollsystemkontakt - oppgaver krever;
• K - den varme rørledningen;
• L - elektrisk kabel beskyttelse;
• M - kabelen legges på en dybde på 50-70 cm;
• O er dybden av jordfrysning; Vi merker mangelen på en ordning - røret skal legges 20-30 cm under frysepunktet;
• P - isolasjon; som praksis viser, så organisert varmeisolasjon gir ikke den ønskede effekten, det er bedre å varme røret direkte;
• Q - automatisk avstengningssystem for 6-10 ampere;
• R er et element i avstengningssystemet allerede ved 25 A;
• S - varmekabel;
• T - pumpestasjon;
• V-pipe; anbefalt diameter - 32 mm;
• U - jording, som aldri bør glemmes.

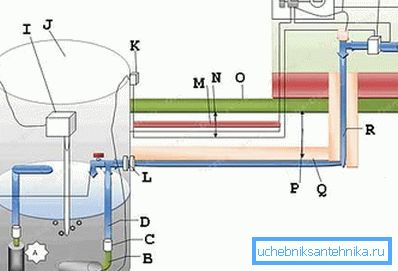

Løse problemet med å plassere en nedsenkbar pumpe

Riktig plassering i brønnen til en nedsenkbar pumpe vil bidra til å sikre riktig vannforsyningstrykk og dets kvalitet. Når det snakker om riktig plassering, mener vi avstanden til pumpen til bunnen av brønnen - den skal være minst 50 cm, og ideelt sett 60-70.

Hvis pumpen er plassert lavere, vil den øke sedimenter fra bunnen, som vil strømme inn i rørledningen og dermed forringe vannkvaliteten.

Diagrammet nedenfor presenterer to alternativer for å plassere en nedsenkbar pumpe:

• Og - vertikal plassering, når vannstanden i brønnen og dimensjonene til pumpen selv tillater dette, den mest foretrukne plasseringen;
• B - horisontal plassering; Dette brukes kun når det er mangel på vann i brønnen, og avstanden til bunnen av 15 cm spesifisert av utviklerne må anses uakseptabel, men det er ofte ingenting du kan gjøre med det, Det er en konklusjon - mest sannsynlig vil det primære innkommende vannet bli muddied, og du må installere ekstra filtre.

De grunnleggende elementene i ordningen er:

• A - dette er problematisk avstand på 15 cm;
• B - det er nødvendig i denne situasjonen å bruke en fleksibel slange på 1 tommer;
• C-tilbakeslagsventil;
• D - 32 mm rør;
• E - det er allerede en avstand på 50 cm og dette er normalt;
• F - tee og sikkerhet dreneringsventil;
• G - isolasjon;
• H - stikkontakt - alltid bruk av elektrisitet i friluft forårsaker problemer med beskyttelse mot eksponering for miljøet;

• I - kompressor med beluftfunksjon
• J - brønn;
• K - socket;
• L - utgang fra brønnen, kvaliteten på forbindelsene bør ikke forårsake noen klager;
• M - kabel beskyttelse;
• O - selve kabelen, som anbefales å legges på en dybde på 50-70 cm, men matcher dette nivået med dybden av jordfrysing;
• P er dybden av frysing;
• Q-isolasjon;
• R - 32 mm rør;
• S - jording;
• T - automatisk kork for 3-6 A;
• V-plugg 25 A;
• U - varmekabel;
• W - trykkbryter.

Ikke glem huset

Vi glemmer ikke, til slutt, for hvilken hele oppstyret ble startet - av hensyn til vannforsyningen hjemme.

Nedenfor er et diagram som viser nyanser av tilkobling fra den såkalte forbrukssiden:

• 1 - En avløpsventil, som må plasseres under filteret og pumpestasjonen, kostnaden for feilen er enkel - lavt eller ingen vanntrykk i det hele tatt;
• 2 - trippel utgang fra grovfilteret;
• 3 - grovfilter;
• 4 - rustfritt stålrør 1 tommers tykt og 15-20 cm langt;
• 5 - hydroakkumulator;
• 6 - motoren og pumpen med reduseringsmiddel;
• 7 - trykkbryter med trykkmåler;
• 8 - kran, vendt oppover;
• 9 - trakt sett inn i ventilen - må være over pumpens utgangspunkt;
• 10 - trykk som lar deg blokkere linjen fra varmeren;

• 11 - fint filter med trykkmåler og avløpsventil;
• 12 - dreneringsventil; Vær oppmerksom på denne funksjonen i kretsen - bruk av sikringer fra nødssituasjoner - dreneringsventiler, veldig nyttige og viktige;
• 13 - trykkavlastningsventil;
• 14 - avløpsventil, dens formål - frigjøring av systemet før utbruddet av kaldt vær;
• 15 - sugeslanger;
• 16 - uttak av rustfritt stål under nivået av jordfrysing;
• 17 - luftluftventil;
• 18 - varmt og kaldt vannblander;
• 19 - tilbakeslagsventil;
• 20 - 50 liter kjele;
• 21 - drenering av vann fra systemet.

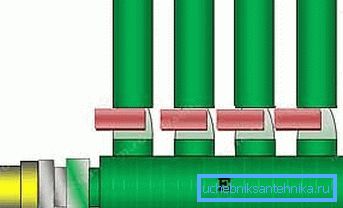

Kaldvannsamler

Et hvilket som helst vannforsyningssystem - massen av kontakter og samlere. Nedenfor er et eksempel på en samler for distribusjon av kaldt vann fra en brønn.

Varmvannsamleren kan se på samme måte:

• A - til vasken;
• B - til dusjeblanderen;
• C - på toalettet og vaskemaskinen;

• D - til kjøkkenet;
• E - 32 mm kollektorrør (25 mulige);
• F - linje fra filteret;
• G - videre til varmeren.

Manifoldet er presentert på 4 utsalgssteder, selv om du selvfølgelig kan øke tallet etter eget skjønn, og ikke bare glemme den tilsvarende økningen i forsyningstrykket.

funn

Ja, livet begynner bare når du har fullført arbeid på brønnen. Nå må jeg vise til familien min at de ikke trenger å løpe etter vannet hele tiden utenfor. For å gjøre dette, har vi fra brønnen et fullverdig vannforsyningssystem som krever stor forethought og arbeid.

Husk å se den ekstra videoen i denne artikkelen, det kan hjelpe deg med å velge den nødvendige ordningen, med tanke på dine preferanser og driftsforhold.
