Gost på kranen: vi studerer eksisterende normative

Hensikten med denne artikkelen er å finne ut hvilke statlige standarder som regulerer produksjonen av ventiler. Vi vil bli kjent med flere nåværende GOST og studere deres grunnleggende krav. Så gå.

Liste over

La oss starte med en kort liste over dokumenter som vi må ta kontakt med.

• GOST 25809-96 Det er viet til typer og størrelser av produserte blandere og kraner.

Merkelig, importerte rørleggerarbeid passer for det meste innenfor størrelsesgrensene gitt av standarden - rett og slett fordi dens anbefalinger kommer fra egenskapene til menneskelig anatomi.

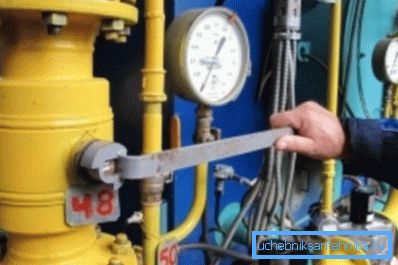

• GOST 21345-2005 beskriver generelle tekniske forhold for produksjon av ball- og korkkraner. Med noen reservasjoner: De er designet for rørledninger med et trykk på opptil 250 atmosfærer og kan ikke brukes under spesielle forhold (i kjernekraft, under transport av korrosive væsker etc.).
• GOST 9544-2005 inneholder normer for tetthet for ventiler og klassifiserer den i henhold til klassen av tetthet.
• GOST 10944-97 inneholder tekniske forhold for produksjon av regulatoriske kraner (chokes, tre-pass osv.).

GOST 25809-96

merking

Standarden stiller blant annet standarder for betegnelse av kraner og blandere. I deres merking bør du bruke følgende notasjon:

Instruksjoner for å lese etiketten er enkle og enkle.

Betegnelsen inkluderer:

1. Type sanitærutstyr (Cm eller Cr).
2. Sekvensen av bokstaver.
3. Henvisning til standarden.

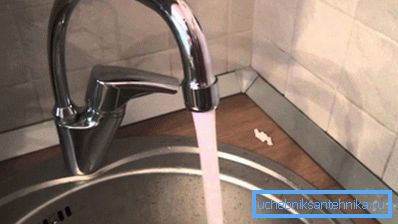

Så, SM-MDTSBA GOST 25908-96 er en klassisk kjøkkenkran: den er designet for vasking, utstyrt med to kraner, rør er satt inn gjennom ett sentralt hull, kranen er festet til vasken i seg selv, tuten er utstyrt med en lufteanordning.

krav

Vi vil ikke gi alle mulighetene for produksjon av kraner og blandere med de grunnleggende dimensjonene som følger av standarden: de som er interessert, kan gjøre seg kjent med sin fulle tekst.

Velg bare nøkkelpunkter.

• Formen på skroget, sauen, gander og brytere er ikke regulert av standarden og bestemmes av arbeidstegningene.
• Veggmonterte mikser skal ha en senteravstand på liner, lik 100 eller 150 mm.

Imidlertid: Alle innenlandske produkter som finnes på markedet produseres i praksis med en midteravstand på 150 mm.

• Gander skal forsynes med en belegger, en glattstang (en kort vertikal seksjon som hindrer vannet å sprute i retning av vasken) eller flakkes.

• Sentrale miksere kan gjøres med støpt tee eller fleksible tilkoblinger.

Forfatterens notat: nå er det nesten ingen kastet tees på salg, som er gode nyheter. Bytte ut en tee-mikser - et juletre med egne hender er forbundet med delvis demontering av vannforsyning, er veldig slitsomt og tar minst en time. Til sammenligning - blenderen på slangene endres om 15 minutter med to røykbrudd.

• Tråden for tilkobling av dusjslangen til kranen og vannlåsen må være G1 / 2 (halv tomme) i størrelse, for en gus - G3 / 4 (tre fjerdedeler av en tomme).
• Bordtanker skal kunne monteres på åpninger i vasker og servanter på 34 mm.

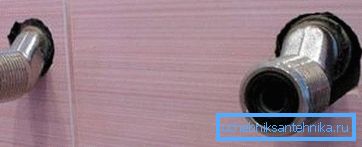

• Forsinkere (eksenter for montering av veggmikseren) må ha en eksentrisitet på 3 mm. Den kompenserer for avvik fra installasjon av forsyningslinjer fra standard senteravstand. I tillegg bør formen på skyggene tillate deres vridning: de er forsynt med fremspring inne eller fasetter utenfor.


• Blandere må leveres komplett, med et komplett sett med slanger og pakninger.

GOST 21345-2005

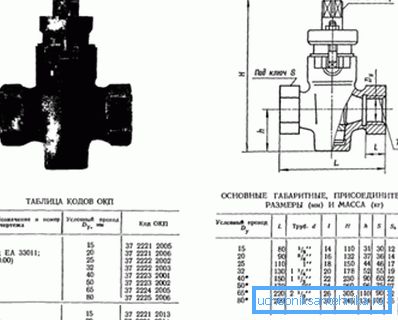

Standarden har status som en internasjonal en: Den har blitt vedtatt på territoriet til 12 stater i det tidligere Sovjetunionen. Behovet for å erstatte den tidligere eksisterende GOST 21345-78 oppsto på grunn av grunner, snarere organisatorisk enn teknologisk: kulventilen ifølge GOST 21345-78 har ingen alvorlige strukturelle forskjeller fra sine moderne kolleger; Utformingen av korkventiler har ikke gjennomgått noen grunnleggende endringer i løpet av det siste halve århundre.

Hva skal være en kork eller kulventil i henhold til GOST 21345-2005?

• I en full borekran kan den effektive diameteren ikke være mindre enn 95% av diameteren til innløpsdysen med størrelsen opp til DN350 og ikke mindre enn 92% med størrelsen DN400 og mer. Den effektive diameteren av ventilen med innsnevret passasje er koordinert med forbrukeren.

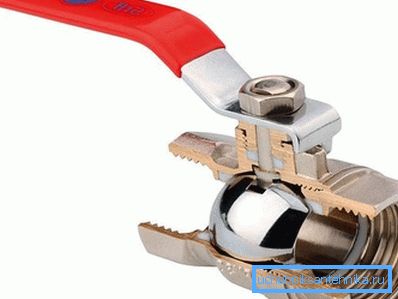

Viktig: moderne kulventiler tiltrekker blant annet minimal hydraulisk motstand. Den smale passasjen reduserer denne fordelen over kork- og skrueventiler til et minimum.

• Den nominelle størrelsen på ventilen i samsvar med GOST skal svare til følgende tabell:

• Før du monterer kranen, må alle delene rengjøres av smuss.
• Rubbing korkoverflater og korkventillegemer skal være syrefri smurt.
• Den stramte kjertelen kan komme inn i en rille med maksimalt 30% av egen høyde (ikke mindre enn 2 mm).
• Når du monterer kroppen på tappene, som er typisk for store diametre, krever GOST på kuleventilen at endene av tappene stikker ut fra mutterne minst en dreining av tråden. Studsene er innpakket i saken til den stopper.

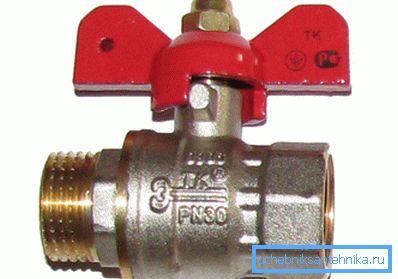

• For de ekstreme posisjonene til håndtaket skal det gis begrensere.

Forresten: Kork kraner uten håndtak ikke og kan ikke ha en i prinsippet.

• Kranen kan leveres delvis demontert, med håndtaket fjernet eller girkassen (for produkter med stor diameter). Fjernede deler er pakket i samme beholder.

GOST 9544-2005

Hvordan er kulventilen klassifisert i henhold til GOST 9544-2005? Hva er kravene til tettheten til porten sin?

La oss starte med testmetoden. De utføres på en enkel og gjennomsiktig måte: Ventilelementet er hermetisk festet til en rørledning med riktig diameter, hvoretter et arbeidstrykk opprettes i det. Gassventiler testes med trykkluft; For å kontrollere lekkasjen er ventilen plassert i vann.

Holdetiden med leaktightness overvåking må overholde følgende tabell:

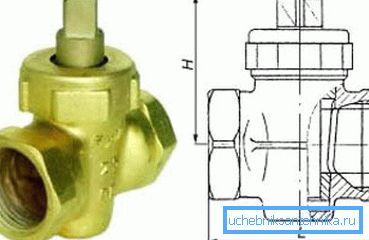

Kanskje, kork- eller kulventilen i henhold til GOST 9544-93, erstattet av GOST 9544-2005, ble testet, avhenger ikke bare på diameteren, men også på type forsegling. For metall-til-metall og ikke-metalliske seler varierte testvarigheten.

Hvordan er hermetiske klasser tildelt? Vi gir et bord med klassetildeling avhengig av volumet av lekkasje ved forskjellige nominelle diametre på ventilelementet.

Merk: Klasse A er tildelt uten synlige lekkasjer.

Det er nyttig: for alle typer moderne kulventiler er en typisk tetthetsklasse A. Samtidig er prisen omtrent lik, og ofte lavere enn kostnaden for kork, skrueventiler, stål- og støpejernsventiler. Virkningen av et slikt sett av kvaliteter på kundepreferanser er ganske forutsigbart: andre typer ventiler og beslag blir raskt tvunget ut av massemarkedet rørleggerarbeid.

GOST 10944-97

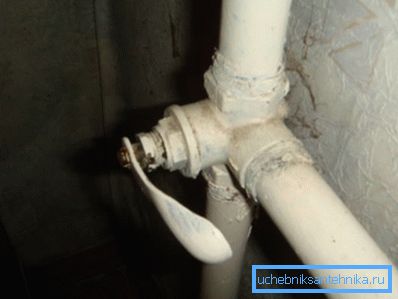

Denne GOST for en treveisventil, choke og andre reguleringsventiler for oppvarming har også internasjonal status; Det ble imidlertid kun vedtatt i åtte tidligere foreningsrepublikker. Fremhev hovedbestemmelsene i dokumentet.

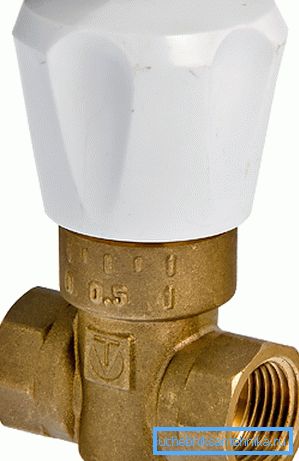

Standarden gjelder å regulere og blokkere strømmen av kjølevannskraner, som forblir i drift ved temperaturer opptil + 150 ° C og et trykk på minst 10 kgf / cm2. Den beskriver alle hovedtyper av beslag som brukes i oppvarming - skrue, kork, kuleventiler og kjepper (reguleringsenheten som er en bevegelig gjengende nål).

Produktmerking bestemmes av:

1. Type kran. Brevet B er således merket med en skrueventil, bokstaven P - kork, W - ball og D - choke.
2. Funksjonalitet. Her er en liste over symboler:

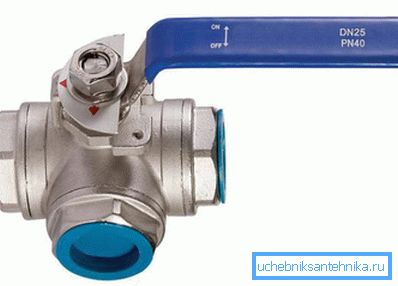

3. КРТ - treveis kranregulerende.
4. KRP - kranen gjennom passasjeregulering.
5. KRD - dobbeltjusteringskranegulering.

• KRM - kranregulerende enhet.
• KZ - stoppeklokke.

I lukket posisjon bør kontrollventilene ikke passere mer enn 20 cm3 / min for DN15 og 30 cm3 / min for DN20 ved et trykkfall over ventilen på 10 kgf / cm2.

Hvis kranen ikke er universell og bare er egnet for høyre eller venstre installasjon, er den i tillegg merket med bokstavene P eller L.

Det minimale prøvetrykket at alle ventiler på standardventilene som oppfyller standarden må tåle er 15 atmosfærer.

Kranens ytre flater er lettet (rengjort av oksider og skala).

1. Vinkelen mellom aksene på trådene skal være 90 eller 180 grader med en nøyaktighet på 1 graders vinkel.
2. Tid til å svikte (spesielt uten å stramme kjertelen) bør ikke være mindre enn 1000 sykluser.
3. Materialet og utformingen av håndtaket skal forhindre at det oppvarmes over +40 ° C over hele driftstemperaturen.
4. Enheten skal leveres med begrensere av håndtakets bevegelse i ekstreme stillinger. I dette tilfellet bør utformingen av begrenserne utelukke en endring i deres stilling i levekårene.
5. Ved produksjon er det tillatt å bruke følgende materialer:

• Messing - for kropp og lukker.
• Fluoroplastisk - for tetting av ledd.
• Håndtak - fra polypropylen, polyamid og polystyrener med stålkjerne eller innebygde deler.

Etiketten på saken skal angi produsentens logo, nominell diameter og maksimalt arbeidstrykk, og i skrueventiler og drosser - kjølevæskens strømningsretning. Saken er merket med en konveks eller deprimert skrift.

konklusjon

Vi håper at vår bekjentskap med gjeldende reguleringsdokumenter vil være nyttig for leseren. Videoen i denne artikkelen inneholder tradisjonelt flere materialer om emnene vi diskuterer. Lykke til!
