Håndpumpe for godt hovedforskjeller og typer utstyr

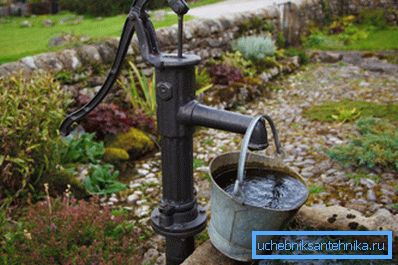

I dag er de aller fleste kilder utstyrt med elektrisk utstyr for pumping av vann, og håndpumper til brønner er ganske sjeldne. I mellomtiden er denne typen enhet perfekt som reservealternativ i tilfelle strømbrudd og som hovedtype av vannforsyning på tomten.

Alle vet at værkatastrofer og utstyrsbrudd kan forlate hele områder uten strøm, og i så fall fungerer håndpumpen som en garanti for at du aldri vil få noen avbrudd.

Typer og egenskaper av utstyr

Faktisk er alternativene for manuelle enheter for å pumpe vann ikke så mye, de fleste av dem er forskjellige i designfunksjoner og konfigurasjon av noder som brukes. Operasjonsprinsippet er lik for alle enheter, men de varierer avhengig av hvilken dybde vann skal tas fra.

Stempelpumper

Som kjent er denne typen utstyr best egnet for Abyssinian type brønner, men den kan også brukes i vanninntak av en annen konfigurasjon. Den største fordelen med slike enheter er enkelhet og pålitelighet..

Og hvis du har et lite sett med utstyr, kan verktøy, hvis du ønsker det, gjøre en håndvannpumpe til en brønn med egne hender. Enig, det er usannsynlig at enhver annen type utstyr kan gjøres selvstendig.

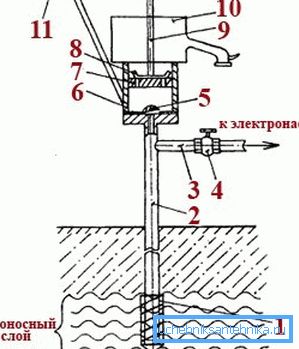

Vurder i detalj alle funksjonene i dette designet:

• Vann er trukket fra akvariet gjennom vanninntaket 1. Avhengig av type brønn kan dette være et spill med et filter (Abyssinian brønn), et maskefilter eller et plastfilter.
• Rør 2 fører til jordens overflate. Diameter og lengde kan variere, men det må huskes at det må oppfylle følgende krav: På grunn av at pumpen suger vann, må rørveggen være stiv. Det beste passformet metall eller plast.
• Hvis håndpumpen skal brukes parallelt med den elektriske, er det nødvendig å avgrene røret gjennom hvilket vann vil strømme inn i huset før pumpekolonnen.
• En annen viktig detalj når du bruker to typer utstyr parallelt er et trykk på en gren. Når du pumper vann manuelt, må det lukkes, ellers vil vannet gå i to retninger, og du må pumpe mye. Men den enkleste måten å sette en kontraventil, og du trenger ikke å blokkere rørledningen hele tiden.
• Deretter kommer håndpumpens kropp, hvor alle de viktigste arbeidsdelene er plassert.

• Skiveventilen 5 virker som følger: Når stemplet stiger, dannes et vakuum under det, hvor membranen åpnes og hele rommet er fylt med vann.
• Cylinder 7 er den viktigste pumpenheten, som beveger seg opp og ned, pumper vann gjennom to ventiler.
• Stempelventilen 8 er plassert på den øvre delen og opererer i henhold til følgende prinsipp: stempelet beveger seg ned, presser på vannet som lukker ventilen 5, det åpner også stempelventilen, og plassen fylles med vann. Og når mekanismen beveger seg oppover, lukker den samme kraften av vann ventilen 8, og væsken klemmes inn i beholderen eller umiddelbart heller ut.
• Kapasitet 10 kan eller ikke finnes i designet, alt avhenger av egenskapene ved bruk.
• Stempelet beveger seg ved hjelp av stangen 9, som er forbundet med et hengsel med en balanse, som også tjener som et håndtak for arbeid.

Som du kan se, ligger de grunnleggende prinsippene i fysikk under driften av denne mekanismen. Det er ikke noe komplisert i designet, så det er så pålitelig og upretensiøs.

Det skal bemerkes at det er mulig å bruke stempelpumper med en vanndybde på ikke mer enn 10 meter, ellers vil vakuumet som er opprettet av enheten, ikke være nok til å løfte vann. (Se også artikkelen Koble til en pumpestasjon til en brønn med egne hender.)

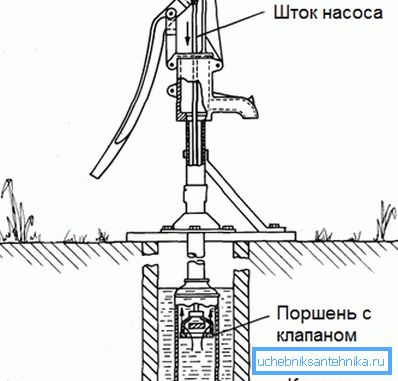

Sucker stang pumper

Denne typen utstyr ligner på mange måter den forrige, men det er strukturelle forskjeller, i henhold til hvilke slike pumper kan pumpe ut vann fra store dybder. Deres største fordel er plasseringen av pumpemekanismen, den er nederst, så dybden spiller ingen rolle så mye.

Vurder driftsprinsippet for denne enheten:

• Pumpe sylinder 1 ligger på selve bunnen av designet, hoveddelen i denne knuten er styrke og geometrisk korrekthet.
• Sylinderen er koblet til et vannrør som går til selve overflaten, der det er fast festet til brønnrøret eller til brønnens betongvegg med en spesiell klemme.
• Røret til overflaten er et sett med stenger 3, med hvilket kraften blir overført til mekanismen.
• Stengene er koblet til hovedpumpen, stempelet 8, ved hjelp av et spesielt system. Denne delen må være godt montert på sylinderen, siden systemets ytelse er avhengig av dette.
• På bunnen av sylinderen er en sugeventil 10, som kan være av forskjellige konfigurasjoner - både disk og ball. Den åpner når stempelet beveger seg opp og lukker når det beveger seg nedover.
• Ventilen 9 er plassert i midten av stempelet, og det bør være en spesiell spor for bedre ytelse.
• I den øvre delen av stangen er forbundet med stangen 6, som er svingbart forbundet med balansevekten 7, som utfører funksjonene til drivhåndtaket.
• I stikkontaktens stikksted ligger en oljetetning 5, det tjener til å hindre at smuss og nedbør kommer inn i strukturen.

Tips! Som praksis viser, kan den beste forseglingen av stempelet i sylinderen sikres på en ganske enkel måte: Ved å feste et stykke gummi eller lær til sin øvre del, kuttes ut i henhold til hullmønsteret.

Hovedtrekkene ved driften av sugestangspumper, som må tas i betraktning:

• Husk at bunnventilen alltid skal være i vannet, så det er nødvendig å nedsenke røret i vann, slik at strukturen ikke er over vannnivået når pumpingen pumpes.
• Ved montering og festing av konstruksjonen skal stemplet settes slik at det i nedre stilling ikke kommer til ventilen med 5-6 cm.

Operasjonsprinsippet til enheten er ganske enkelt: Når stemplet beveger seg ned, lukker den nedre ventilen, og vanntrykkskraften åpner den øvre ventilen, slik at væsken passerer inn i rommet over sylinderen. Når du beveger deg oppover, blir prosessen vendt: vann lukker den øvre ventilen, og et vakuum under stempelet åpner bunnventilen.

Hovedtrekkene til selvtilløpspumpe

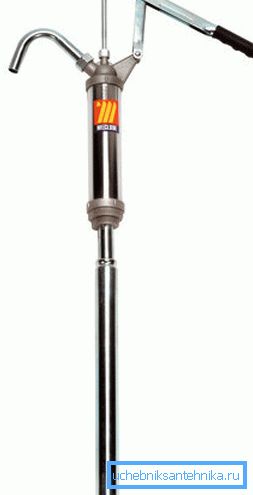

Som du vet kan utstyret kjøpes i ferdig form, men ofte er prisen ganske høy, og slike kostnader er ikke berettiget når de brukes på dacha eller som backupalternativ.

I dette tilfellet kan du lage enheten selv, og våre instruksjoner vil hjelpe til med dette:

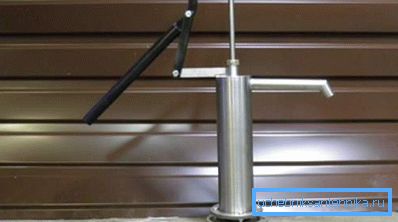

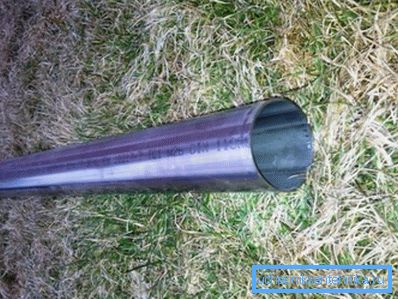

• Pumpehus, ideelt valg - et stykke rør av vanlig eller rustfritt stål. Lengden på delen skal være ca. 80-100 cm. Før bruk bør den indre overflaten kontrolleres for jevnhet for best ytelse.

• Toppdekselet er laget av metall eller fra slitesterk plast. Et hull for stammen er laget i midten, og en tetningsklippe er montert for å sikre høyeste pålitelighet.
• Neste er å ta vare på produksjon av stempelet - egnet plast eller metall. Ideelt - et stykke rør av mindre diameter, passerer innover med små hull. Ikke glem gummi eller skinntetningen, desto tettere stempelet vil bevege seg, jo høyere ytelse vil være, men for tett passform gjør det vanskelig å jobbe godt pumpe.
• Rør på hvilke vann vil strømme må være tilstrekkelig sterk og tett, bruk av slanger er ikke tillatt.
• Vær spesielt oppmerksom på ventilene, de må være ganske pålitelige, for ikke å la vannet gå gjennom når pumpen ikke kjører. Dette arbeidet gjøres best ved hjelp av en kvalifisert profesjonell.

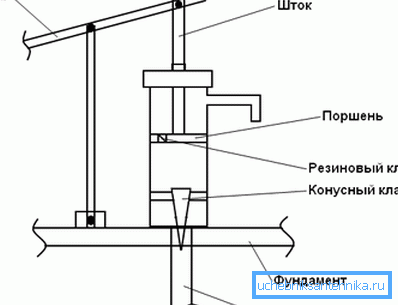

Viktig merknad! Mange gjør feilen ved å installere pumpen uten en base, og løsningen er senere løs, noe som kan føre til brudd på enkelte komponenter. Det er best å fikse kroppen fast, men hvis det er en abyssinsk brønn, kan du helle et lite slips.

konklusjon

Til tross for den totale automatiseringen av våre levebrød, er det bedre å alltid ha et reservealternativ i tilfelle strømbrudd. (Se også artikkelen Hvordan velge en pumpe for en brønn: utvalgskriterier.) Derfor vil håndpumper aldri miste sin relevans. Videoen i denne artikkelen vil bidra til å bedre forstå denne typen utstyr.
