Hdpe kran: designfunksjoner og anvendelsesområde

I dag blir stadig flere rør av HDPE - lavtrykkspolyetylen - brukt i oppbyggingen av innenlandske og industrielle rørledninger. Dette materialet letter installeringen av nettverk, øker påliteligheten og forlenger levetiden.

Et annet pluss av plastsystemer er enkelheten og hurtigheten til låsemidler på dem. Som regel er disse spesielle PND kraner og ventiler.

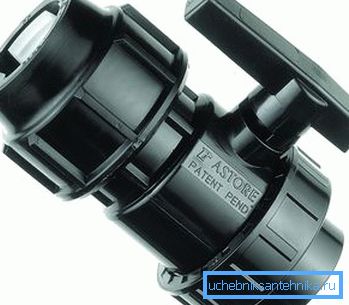

Funksjoner av kulventilen

I de fleste tilfeller er denne ventilen av balltypen.

Anvendelsesområde

Fittings og kraner for HDPE-rør er plassert ved veikryssene i ulike deler av nettverket, i tillegg til dette - ved strømningskontrollpunktene.

Vær oppmerksom på! De garanterer lufttette kompiser. I tillegg gir de mulighet til å åpne / lukke rør, samt regulere strømmen av stoffer som går gjennom. Blant dem er kalde, varme, aggressive kjemiske gasser og væsker.

Kuleventiler med diameter på 20/150 mm eller mer brukes i PND-systemene:

• drikke og teknisk vannforsyning;
• avløp;
• gassforsyning;
• vanning;
• transport av tekniske og kjemiske væsker.

Enhetskonfigurasjon og materialer

Ballinnretninger er forskjellige i materialproduksjon. De mest brukte plastkranene for HDPE-rør, messing og stål.

Ved utforming er slike enheter kjent:

• vinkel;
• kommunisere;
• multi-pass (tre eller flere innløp).

Regulerings- eller låseelementet i kulventilen har formen av en sirkel med to hull. Den er koblet til håndtaket på enheten og beveger seg rundt sin akse. Når den er plassert i forhold til strømmen av mediet gjennom hullene, passerer den sin strømning, når den er plassert ved den blinde siden, låser den den.

Typer av drivmekanisme

Blant annet er ventiler for plastrør forskjellig i prinsippet om drivmekanismen.

1. I hjemlige nettverk med et lite tverrsnitt av rør, blokkerer strømmen tappene for rør PND 25, 32, 50, etc., med en manuell kontrollmetode. dvs. håndtakene deres dreier bare hender. Denne metoden er typisk for rørledninger montert på tilgjengelige steder. Etter dette skal tilgangspunkter til kranen være utstyrt med ekstra beskyttelse - et gjerde eller en låsemekanisme.
2. Utbredt og enheter med utstyr. En slik aktuator øker den manuelle kraften og dermed letter forandringen av posisjonen til kranen.

1. Rørledninger med et snitt på 150 millimeter eller mer overlapper ikke med egne hender. I dette tilfellet må du bruke automatiske eller mekaniske typer stasjoner.

Metoden for deres ledelse kan være:

• hydraulisk;
• el;
• pneumatisk.

Vær oppmerksom på! Slike innretninger kan gi fjernkontroll eller full automatisering av lukking / åpning av rørledningen, basert på visse betingelser. For eksempel - innstilt lufttemperatur.

Installasjonsmetoder

For å montere kranen 63 PND eller annen seksjon, bruk flere metoder.

1. Butt eller termistor sveising gir høyeste tetthet til skjøten. Kranen på samme tid kan ikke demonteres og gjenbrukes.
2. Flensforbindelsen gjør at du kan bruke ventilen flere ganger og bytte ut enheten uten å bruke spesialutstyr. Ventiler på flensene for rør har bare to bestemmelser: "åpen" og "lukket". Dette eliminerer muligheten for å justere strømmen. Slike kraner er laget av rustfritt stål eller støpejern. De brukes på store diameter systemer: gass, olje rørledninger, etc. Enhetene har høy styrke. Kroppen er prefabrikert av to elementer eller støpt.

1. Koblingskobling brukes i gass-, varme- og vannforsyningsnett som har en diameter på ikke mer enn 45 mm. Slike ventiler for HDPE-rør 32 og andre seksjoner, er enkle å installere og praktisk å bruke.
2. Koblingsventilen til montering eller kompresjon (crimp) er montert ved hjelp av nipler og muttere. Punktene i forbindelsene er forseglet med pakninger. Nippelkobling muliggjør bruk av flere enheter.
3. Mulig og kombinert installasjon av kranen. I dette tilfelle brukes sveising av elementer med samme tverrsnitt, for eksempel 32-32 og flenser.

Fordeler og ulemper med balleventiler

Fordelene ved kulventiler for plastrør er oppført nedenfor.

1. Lang levetid.
2. PNDs pålitelighet på kraner er uttrykt i den garanterte overlappingen av en strøm og deres fulle forsegling.
3. Enheter kan brukes som strømningsregulator.
4. Enheten har et minimum av deler. På grunn av dette er prisen ikke for høy, og sannsynligheten for svikt er redusert.
5. Strømmen kan avkortes veldig raskt. Dette sikrer maksimal nettverksadministrasjonseffektivitet.
6. Som regel er det ikke nødvendig å installere kranen (et unntaks-sveiset grensesnitt) det spesielle utstyret, heller vanlige taster.

Ulemper med enheter.

1. Den begrensede størrelsen linjal. Jo større rørseksjonen er, desto vanskeligere er det å finne kulventilen for den.
2. Når enheten brukes til å justere strømmen og ikke kan overlappe helt, er den i stand til å trykke under drift. Dette skjer på grunn av deformeringen av låsekulen, som opplever virkningen av en gass eller væske i nettverket.
3. Instruksjonen advarer om at slike anordninger kan brukes i gassledninger med et trykk som ikke overstiger 10 bar og vannforsyningsnett med et trykk som ikke overstiger 16 bar.

konklusjon

Kraner for rør laget av HDPE gir mulighet til å skape optimale forhold for bruk av systemer som transporterer væsker og gasser. På grunn av ulike modeller kan de velges for alle typer rørledninger.

Videoen i denne artikkelen vil hjelpe deg å forstå emnet tydeligere.
