Hdpe kulventil og dens egenskaper

For tiden, når man legger kommunikasjonslinjer til forskjellige formål, brukes ofte lavtrykkspolyetylenrør (HDPE). Deres installasjon utføres ved bruk av spesielle beslag, som inkluderer kuleventiler. Deretter vurderer vi hva disse produktene er, hva de er og hva deres egenskaper er.

Funksjoner av kulventiler PND

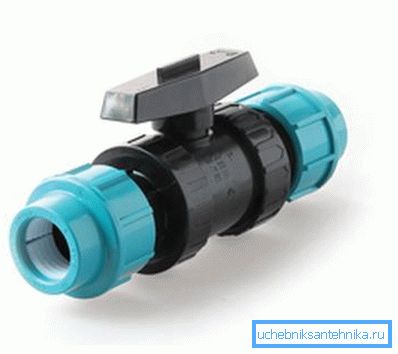

Plastkuleventiler for HDPE-rør er avstengningsventiler, som er konstruert for å helt lukke væskestrømmen som transporteres gjennom rørledningen. Ball de kalles for grunnen til at låsemekanismen er laget i form av en ball med gjennomgående hull.

Bollen kan roteres 90 grader i kroppen, som lar deg åpne eller lukke passasjen. Låsemekanismens posisjon styres av en spak. I kraner med stor diameter (150 mm og mer) styres låsemekanismen av elektriske, pneumatiske eller hydrauliske aktuatorer.

Saken av disse innretningene er laget av HDPE, dvs. det samme materialet som selve rørledningen. Låsemekanismen produserer oftest polypropylen eller en annen type plast.

verdighet

De betraktede ventiler har mange positive egenskaper, blant annet:

• Holdbarhet - produktet kan vare 25 år eller mer. Holdbarhet avhenger i stor grad av driftsforholdene til produktet.
• Pålitelighet på grunn av designens enkelhet.
• Lav pris på grunn av billige materialer.
• Lavvektsprodukter.
• Høy grad av tetthet.
• På grunn av det faktum at enheten er laget av plast, er den ikke utsatt for korrosjon, i tillegg settes sedimentet nesten ikke på det.

mangler

For objektivitet, her er noen av ulempene ved disse enhetene:

• Kan ikke brukes til å justere strømmen, som i dette tilfellet svikter de raskt.
• Som andre HDPE-beslag er de designet for mindre trykk enn metallbeslag for rør.
• Med økende temperatur reduseres styrken på enheten.

Vær oppmerksom på! Før du bruker en plastkuleventil for HDPE-rør, er det nødvendig å sørge for at dens egenskaper samsvarer med forholdene der den skal brukes.

Typer av ventiler for HDPE

I tillegg til at de vurderte enhetene er forskjellige i diameter, kan de også utformes for forskjellige installasjonsmetoder:

• Collet (komprimering);
• flens;
• Weld.

Nedenfor er et detaljert titt på funksjonene til enheter av hver type.

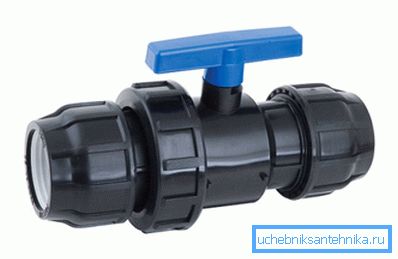

Collet

Disse enhetene brukes til rørledninger med liten diameter - 20 mm - 110 mm. Hovedfunksjonen er enkel installasjon, som kan gjøres for hånd uten bruk av spesialutstyr, og uten ferdigheter i slikt arbeid.

Vær oppmerksom på! For høykvalitetsmontering av kranen med en kollettmetode, er det nødvendig å kutte rørene som skal festes strengt vinkelrett på sin akse og å avskjære dem noen få millimeter, som vist i diagrammet ovenfor.

Som regel brukes denne stoppventilen i husholdningsvannsrør. Følgende er de viktigste egenskapene til disse enhetene:

Avhengig av enhetsmodellen kan spesifikasjonene variere litt. Imidlertid svarer de generelt til dataene fra bordet.

Jeg må si at kompresjonsventilene kan ha både de samme dimensjonene til innløps- og utløpsrøret, for eksempel 32 - 32 mm og forskjellig, dvs. kan fungere som adaptere mellom rør med forskjellige diametre.

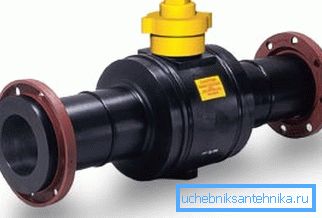

flens

Flanged ball PND ventiler brukes til rørledninger med stor diameter (opptil 315 mm). Deres forbindelse med rørledningen utføres av bolter med flenser. Som en collet er denne sammenkoblingen sammenleggbar.

I motsetning til tidligere enheter kan flensede ventiler tåle mer press. Ofte brukes disse ventiler i kjemisk industri, da de er motstandsdyktige mot syrer og alkalier, og er heller ikke utsatt for korrosjon.

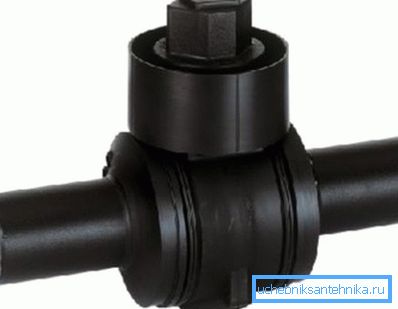

Weld

Denne tilkoblingsmetoden brukes i tilfeller der det er nødvendig å sikre tetthet. Installasjonsinstruksjonene er mer kompliserte i dette tilfellet.

Sveising kan utføres på to måter:

• rumpe - Bruk en spesiell sveisemaskin som smelter enden av to sveisede deler. Derefter dokkes delene under trykk.
• Elektrofusjonsmetode - Oppvarming av overflatene til delene som skal tilkobles i dette tilfellet utføres ved hjelp av formede deler gjennom hvilke metallspiralen passerer. Som et resultat er de delene som skal kobles sammen og den elektriske koplingen sveiset sammen, noe som sikrer en pålitelig tilkobling.

Her, kanskje, alle slags plastkuleventiler.

konklusjon

Polyetylenkuleventiler er pålitelige avstengningsventiler som brukes til ulike rørledninger laget av HDPE-rør. Som vi fant ut, avhengig av formålet med linjen og dens diameter, kan de monteres på forskjellige måter.

Fra videoen i denne artikkelen kan du hente litt mer informasjon om dette emnet.
