Hva er en toveiskran, hvor og hvordan den brukes i

21-09-2018
Vannforsyning

I varme- og kjølesystemer benyttes ofte en toveisventil som kan sørge for rask og presis justering av mengden vann som leveres eller trekkes tilbake. Enheten er også et av de viktigste elementene i ventilasjonskretsen. I dag er det mye å prøve å bruke en toveisventil for vann med elektrisk drev, som styres av forskjellige sensorer. De er preget av enkel installasjon, pålitelig drift og enkel vedlikehold.

I tillegg er oppgaven deres å sikre de angitte parametrene for bindingsenheten og andre systemer der de er installert. Nedenfor vil vi behandle denne låsenheten mer detaljert.

Flenset toveis kulventil serie Q672

Egenskaper av utstyret

Hovedforskjellen mellom enheten og andre ventiler er at den er konstruert for å passere vann bare i en retning. Ved omvendt installasjon kan det hende at det ikke fungerer riktig eller bare feil.

Tips: Vi anbefaler å installere et filter foran ventilen som kan fange faste partikler slik at de ikke skader ventilen.

forskjeller

Generelt sett har den konstruktive likheter med standardventiler og en rekke forskjeller. For eksempel kan låseelementet til anordningen være en ball eller stang av en spesiell utforming.

I dette tilfellet gjøres justeringer med egne hender ved å snu ballen som har hullet 90? rundt aksen eller ved å bevege stangen i vertikal retning med en spak på toppen av enhetens kropp. Slikt arbeid kan også oppstå på grunn av elektriske eller pneumatiske aktuatorer koblet til temperatur- og trykksensorer.

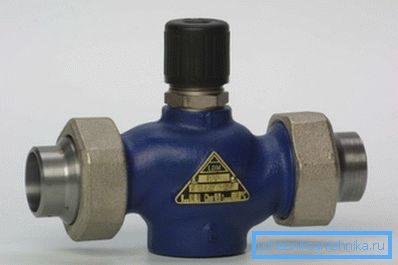

Hydraulisk toveisventil RV 111

utforming

Avhengig av egenskaper og formål med toveisventilen kan det være laget av forskjellige materialer. Ofte skjer dette:

Stål, støpejern Reguleringsanordningen brukes i systemer med høyt forbruk av damp eller vann.
messing Designet har små overordnede dimensjoner og brukes i ventilasjonssystemer av små lokaler og bygninger.
Selenoid toveisventil

Kranen kan også gjøres i en enkelt- og dobbeltsete-versjon. I sistnevnte tilfelle tillater instruksjonen, på grunn av designfunksjonene, å reguleres opp til avstengning, der det er et stort trykkfall som forhindrer driften av enkeltsidede ventiler.

Tips: Du kan velge en toveisventil som en separat konstruksjon som du må koble til en separat aktuator, eller på den vil den allerede være montert, oftest elektrisk.

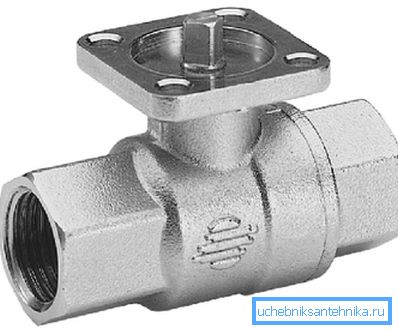

På bildet - Camozzi 101 fullbore ballenhet

Enheten kan utstyres med forskjellige typer operasjoner med elektriske stasjoner, inkludert:

  • lavmotor elektriske motorer;
  • retractor-solenoider.

En toveisventil kan være hovedstyringselementet til en kjøler eller luftvarmer, og endrer strømmen av kjølevæske til varmeveksleren. Denne tilpasningsmetoden er den enkleste, men den er ikke fri for mangler, så det er bedre å bruke det i enkleste tilfeller.

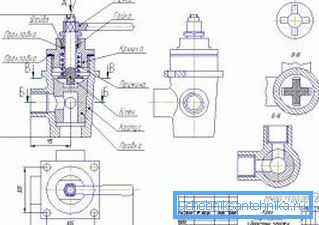

Monterings tegning av en toveis kran

Viktig kunnskap

Produsere enheten mange bedrifter og bedrifter over hele verden. Hver forsøker å gjøre sine egne tilpasninger knyttet til modernisering og brukervennlighet av kranen i produksjon og i levekår.

Nedenfor vil du lære hva du trenger å huske og vite når du velger en enhet:

  1. Det er designet for å justere strømmen av olje, damp, kaldt og varmt vann i damp- og varmeforsyningssystemer.
  2. Kontrollen utføres med elektrisk stasjon, pneumatiske stasjoner, termostater og trykkdifferensregulatorer.

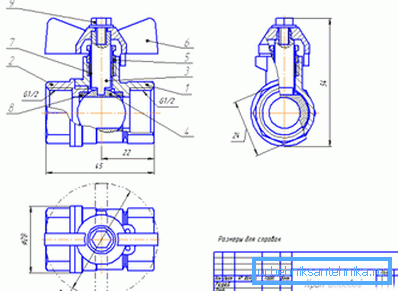

Monterings tegning av en toveis messingkran

Tips: Hvis du bruker en ventil uten aktuator, kan det føre til lekkasje gjennom stammen.

  1. Kranen regulerer, og derfor bør det monteres en sil foran den for å unngå mekanisk skade. Prisen på sistnevnte er liten, men det gjør en enorm jobb. Dette vil holde utstyret i lang tid uten skade.
  2. Ventilen kan være enkelt eller dobbelt. På grunn av separasjonen av strømmen tillater den siste utformingen av enheten at aktuatoren lukker den med et sterkt trykkfall, som ikke kan gjøres med en enkeltsatt ventil. Ulempen er en høyere lekkasje med ventilen helt lukket.

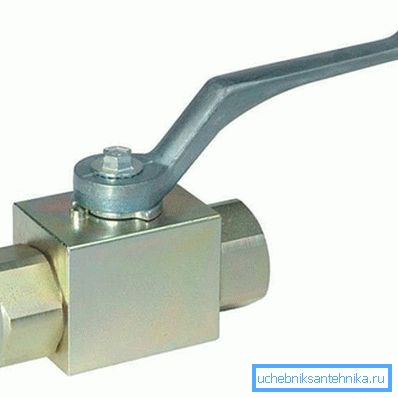

Toveisventil for vann fra stål, som er i stand til å motstå trykk opp til 350 atm
  1. Materialet i kranens kropp gir det visse egenskaper. Vanligvis brukes stål, støpejern og messing (sistnevnte finnes oftest på markedet). Det maksimale trykket som ventilen er utformet for:
    • messing - opp til 16 atm.
    • støpejern - opp til 25 atm.
    • stål - opp til 40 atm.

    En toveisventil av stål kan brukes ved høyeste temperatur og trykk. Messing minst motstandsdyktig mot disse parametrene.

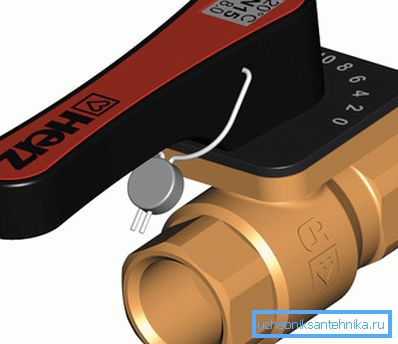

    Gjenget kuleventil med innvendig gjenger

    Tips: Når arbeidsmiljøets temperatur er over 150 ° C eller det mettede damptrykket er over 4 atm, er det nødvendig å installere kjøleelementer. De vil bidra til å bevare kranen selv og utstyret, og vil også være en ekstra faktor i sikkerhet og bevaring av menneskers liv og helse.

    konklusjon

    Hvis du trenger å regulere vannstrømmen i oppvarmings- eller kjølesystemet, vil en toveisventil hjelpe deg. Den er laget av forskjellige materialer, inkludert stål og messing, mens det i det første tilfellet er mest motstandsdyktig mot trykk og temperatur, i den andre - minst resistente. (Se også artikkelen Filter for varmesystemer: funksjoner.)

    Installasjon av enheten er bare mulig med et nettfilter som fanger opp smuss i vannforsynings-, oppvarmings- eller ventilasjonsanlegg. Videoen i denne artikkelen vil gi en mulighet til å finne mer informasjon om emnet ovenfor.
