Hva trengs pe kran for underjordisk installasjon

For rørleggerarbeid eller gassrørledning er det best å legge inn en kulventil for en underjordisk installasjon av plast. Denne utformingen kan gi en tilstrekkelig lang driftsperiode, og uten problemer med vedlikehold.

Det finnes mange alternativer for materialer til slike ventiler, men plast er mest praktisk, siden det er helt ikke redd for fuktighet og korrosjon. Vi vil forklare hvordan du installerer den og demonstrerer den tematiske videoen i denne artikkelen.

PE kraner

beskrivelse

• Polyetylenrør er mye billigere enn metall, så de fleste av bosetningene og ulike industrielle anlegg gjør ikke uten kommunikasjonsruter fra dette materialet. I tillegg er prisen på PE-trykk mye lavere enn for motparten, men levetiden er umåtelig lengre, noe som også spiller en viktig rolle i valget av materialer for rørledninger.
• Den utbredte bruken av denne mekanismen skyldes også dens ganske store utvalg av diametre. - Den kan monteres på rør med et tverrsnitt på 20 til 315 mm, og det kan fungere ved temperaturer fra -20 ° C til +40 ° C, dette er akseptabelt for enhver region i Russland med underjordisk installasjon.

• I tillegg kan kulventilen til underjordisk installasjon monteres uten å ordne denne spesielle brønnen. - for justeringen er det nok å få styringsmekanismen ut, og selve knutepunktet kan dekkes med jord. Avstanden til grunnoverflaten fra røret kan være fra 1650 mm til 2750 mm.
• Teleskopstangen er forlenget med en firkantet hulprofil, på hvilken en heksagonal hylse er sveiset., som er montert på kranens akse og roterer ved hjelp av en firkantet / sekskantet metallstang.

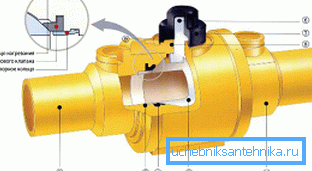

• Lag ball underjordisk kran fra polymere materialer (konstruksjonen er beregnet på rørsveising eller rørledninger). Utsalgssteder på denne mekanismen er laget av PE 100 SDR11 - dette er nok for gassrørledninger med et trykk på 10 bar og vannrørledninger med et trykk på 18 bar.

Merk. Et beskyttelsesdeksel av polyetylen er installert på skjøteledningen av to tynnveggede rør. De kan bevege seg fritt i hverandre.

Spesifikasjoner av noen kraner

SDR11-tabell

PE ball ventiler

Dimensjoner. standard

PE ventil uten rensing

Med en rensing

Med to blowdowns

Nyansene av redigering

Merk. I Russland, for tiden, har en vann- eller gass underjordisk kran ikke en tilstrekkelig bred applikasjon. Likevel viser mange byggeprosjekter en sunn interesse for slike byggevarer.

Disse ventiler i bakken eller underjordisk (bruk brønn) -versjonen kan brukes i gassanlegg. Men samtidig anbefaler instruksjonen ikke bruken av brønner i løpet av kurset.

Saken er at arbeidsreglene i disse tankene og anbefalinger for åpningen betydelig kompliserer driften av ventiler av denne typen.

OAO Gazprom har utviklet visse tekniske standarder der installasjon av ventiler fra polyetylen (prisen ikke er tatt i betraktning) foretas fortrinnsvis uten brønner.

God installasjon anbefales kun i tilfeller der rørledningen er installert med stor dybde, noe som ikke tillater at teleskopdriften brukes til justering.

Det finnes en standard STO GAZPROM 2-2.1-093-2006, som viser (illustrerte) løsninger for design, konstruksjon og rekonstruksjon av polyetylenrørledninger for gassnettet.

Den beskriver en rekke alternativer for installasjon av PE ball type kraner som kan utføres:

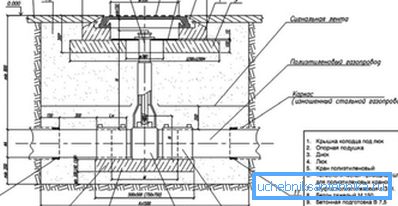

• Direkte på kjørebanen (midt på veien);
• Direkte på veibanen (midt på veien) og på fotgjengerpromenader, så vel som i parkområdet;

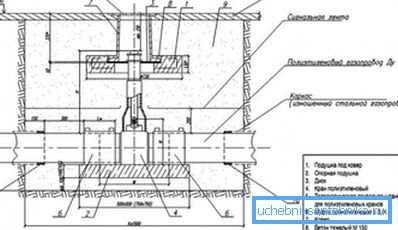

• Under teppet (torf) i parkområdet eller skogsbeltet.

konklusjon

Installasjon av PE-kraner med egne hender for hjemmevann er for tiden noe vanskelig, siden det ikke er noe spesielt utstyr til dette, som leveres via et nettverk av bygningsbutikker.

Hvis vi snakker om plast, så for privat sektor, er det gitt preferanse til polypropylen, og for øyeblikket oppfyller dette materialet fullt ut de behovene til private innbyggere.
